Dettagli:
|
| Applicazione tipica: | liquido con temperatura elevata, pressione | Modello di prodotto: | NYRD705 |
|---|---|---|---|
| Campionamento di eco: | 55times/s | Temperatura trattata: | -40~ +500°C |
| Interfaccia elettrica: | M. 20×1.5, ½ «NPT | Pressione trattata: | (- 0.1~4.0) MPa |
| Grado protetto contro le esplosioni: | ExiaIICT6Ga (si vedano i certificati) | Forma dell'antenna: | singolo cavo, singola barretta (facoltativa) |
| Evidenziare: | Trasmettitore di livello radar intelligente a cavo singolo,misuratore di livello radar a onda guidata |
||

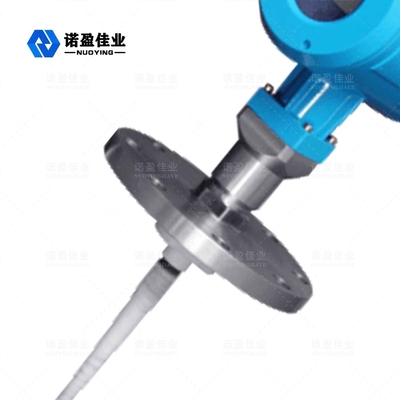

Trasmettitore di livello radar a onda guidata intelligente per liquidi ad alta temperatura
Principio di funzionamento di Trasmettitore di livello radar a onda guidata intelligente per liquidi ad alta temperatura
Quando il misuratore di livello radar a onda guidata trasmette impulsi elettromagnetici, quando passa attraverso la parte superiore del cavo a onda guidata, genererà una falsa eco perché è vicino all'estremità di trasmissione e l'interferenza può essere eliminata filtrando la falsa eco.Quando l'impulso elettromagnetico si propaga lungo la guida d'onda, quando il segnale raggiunge la superficie del mezzo misurato, parte dell'eco verrà riflessa e verrà generato un cambiamento graduale sulla curva dell'eco.Un'altra parte del segnale continuerà a propagarsi verso il basso fino a quando la perdita non viene trasmessa continuamente.L'indicatore di livello del liquido rileva la differenza di tempo tra l'eco di livello del liquido e l'eco di emissione superiore.In base a questa differenza di tempo, il processore di segnale intelligente può calcolare l'altezza del livello del liquido.
Caratteristiche di design diTrasmettitore di livello radar a onda guidata intelligente per liquidi ad alta temperatura
◎Il misuratore di livello dell'oggetto radar a onde guidate tenta la tecnologia di elaborazione a microonde avanzata e l'esclusiva tecnologia di elaborazione Echo Discovery Echo, misurazione del contatto, misurazione altamente accurata, misurazione più accurata.Inoltre, il radar a onda guidata non è influenzato dall'ambiente esterno come la temperatura media e l'adesione.
◎Il misuratore di livello per oggetti radar a onde guidate serie 70-X è adatto per condizioni e applicazioni di lavoro complicate versatili grazie alle modalità di connessione versprocess e ai tipi di moduli di rilevamento.Ad esempio: fluido ad alta temperatura, alta pressione e bassa costante dielettrica.
◎Moderatore di funzionamento a impulsi, bassa potenza di emissione, può essere installato in un'ampia varietà di contenitori corrosivi, non metallici e acciaio non inossidabile, senza durezza per il corpo umano e l'ambiente circostante.
Parametro tecnico diTrasmettitore di livello radar a onda guidata intelligente per liquidi ad alta temperatura
| Applicazione tipica | Liquido (adesione, alta temperatura e alta pressione, batteria di riscaldamento incorporata, scala, piastra galleggiante) |
| Polvere (ceneri volanti, polvere di calcare) | |
| Solido (piccole particelle, grano, ghiaia, sabbia) | |
| Modello di prodotto | NYRD701 |
| Forma dell'antenna | Tipo di cavo, tipo ad asta, tipo a cavo doppio, tipo ad asta doppia, tipo a tubo guida d'onda |
| Materiale dell'antenna | 304, 316 |
| Campionamento dell'eco | 55 volte/sec |
| Campo di misura | 6m, 30m |
| Accuratezza di misurazione | 0,05% ~ 0,1% FS |
| Alimentazione elettrica | 24 V CC (due fili, quattro fili), 220 V CA |
| Uscita del segnale | 4... 20mA/HART/RS485/Modbus... |
| Temperatura di processo | -40~ +130°C, -40~ +250°C,-40~ +500°C |
| Pressione di processo | -0.1~2.0MPa, -0.1~4.0MPa |
| Connessione al processo | Filettatura, staffa, flangia, morsetto (opzionale) |
| Interfaccia elettrica | M20×1.5, ½" NPT |
| Grado di protezione | IP 65, IP 67, IP 68 |
| Grado antideflagrante | ExiaIICT6Ga, ExdIICT6Gb (vedi certificato per dettagli) |
※Nota: il prodotto può essere personalizzato in base alle esigenze specifiche degli utenti.
