Dettagli:
|
| Applicazione tipica: | liquido, solido, polvere | Modello di prodotto: | NYRD703 |
|---|---|---|---|
| Campionamento di eco: | 55times/s | Temperatura trattata: | -40~ +150°C |
| Interfaccia elettrica: | M20×1.5, ½ «NPT | Pressione trattata: | (- 0.1~4.0) m. Pa |
| Grado protetto contro le esplosioni: | EXiaIICT6 GA | Forma dell'antenna: | doppio cavo |
| Evidenziare: | Trasmettitore di livello radar a onde guidate in polvere,misuratore di livello radar a onde guidate a liquido,misuratore di livello radar solido da 30 m |
||

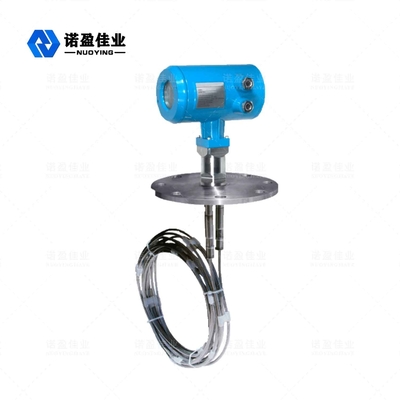

Misuratore di livello radar a onda guidata con raggio di misurazione di 30 m per polvere solida liquida
Principio di funzionamento del misuratore di livello radar a onda guidata 30M per polvere solida liquida
Il radar a onda guidata emette impulsi a microonde ad alta frequenza che si propagano lungo il componente di rilevamento (cavo d'acciaio o tubo d'acciaio).L'intervallo di tempo tra l'impulso trasmesso e l'impulso riflesso è proporzionale alla distanza del mezzo misurato.Il valore effettivo del livello del materiale può essere calcolato in base al tempo dell'impulso trasmesso e dell'impulso ricevuto registrato dal misuratore di livello radar.
Caratteristiche di design diMisuratore di livello radar a onda guidata con campo di misura 30M per polvere solida liquida
◎Il misuratore di livello dell'oggetto radar a onde guidate tenta la tecnologia di elaborazione a microonde avanzata e l'esclusiva tecnologia di elaborazione Echo Discovery Echo, misurazione del contatto, misurazione altamente accurata, misurazione più accurata.Inoltre, il radar a onda guidata non è influenzato dall'ambiente esterno come la temperatura media e l'adesione.
◎Il misuratore di livello per oggetti radar a onde guidate serie 70-X è adatto per condizioni e applicazioni di lavoro complicate versatili grazie alle modalità di connessione versprocess e ai tipi di moduli di rilevamento.Ad esempio: fluido ad alta temperatura, alta pressione e bassa costante dielettrica.
◎Moderatore di funzionamento a impulsi, bassa potenza di emissione, può essere installato in un'ampia varietà di contenitori corrosivi, non metallici e acciaio non inossidabile, senza durezza per il corpo umano e l'ambiente circostante.
Parametro tecnico diMisuratore di livello radar a onda guidata con campo di misura 30M per polvere solida liquida
| Applicazione tipica | Liquido (adesione, alta temperatura e alta pressione, batteria di riscaldamento incorporata, scala, piastra galleggiante) |
| Polvere (ceneri volanti, polvere di calcare) | |
| Solido (piccole particelle, grano, ghiaia, sabbia) | |
| Modello di prodotto | NYRD701 |
| Forma dell'antenna | Tipo di cavo, tipo ad asta, tipo a cavo doppio, tipo ad asta doppia, tipo a tubo guida d'onda |
| Materiale dell'antenna | 304, 316 |
| Campionamento dell'eco | 55 volte/sec |
| Campo di misura | 6m, 30m |
| Accuratezza di misurazione | 0,05% ~ 0,1% FS |
| Alimentazione elettrica | 24 V CC (due fili, quattro fili), 220 V CA |
| Uscita del segnale | 4... 20mA/HART/RS485/Modbus... |
| Temperatura di processo | -40~ +130°C, -40~ +250°C,-40~ +500°C |
| Pressione di processo | -0.1~2.0MPa, -0.1~4.0MPa |
| Connessione al processo | Filettatura, staffa, flangia, morsetto (opzionale) |
| Interfaccia elettrica | M20×1.5, ½" NPT |
| Grado di protezione | IP 65, IP 67, IP 68 |
| Grado antideflagrante | ExiaIICT6Ga, ExdIICT6Gb (vedi certificato per dettagli) |
※Nota: il prodotto può essere personalizzato in base alle esigenze specifiche degli utenti.
