| Marchio: | NUOYINGJIAYE |
| Numero di modello: | NYRD86 |
| MOQ: | 1 pz |
| prezzo: | $638.58 /pcs |
| Condizioni di pagamento: | T/T, D/A, D/P, L/C, Western Union |
| Capacità di approvvigionamento: | 1000 pezzi/mese |

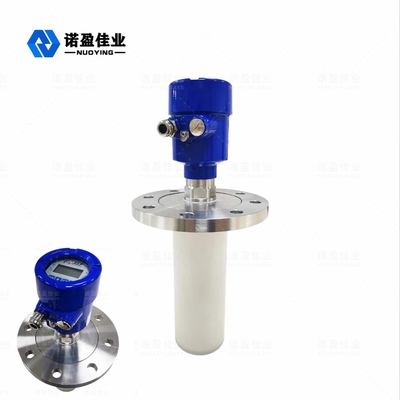

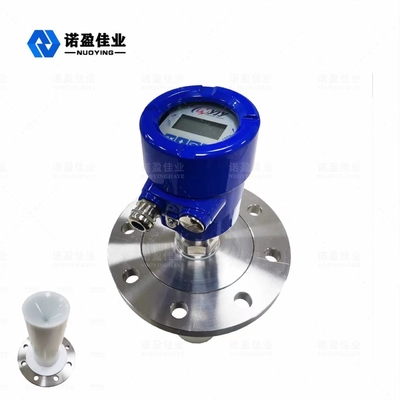

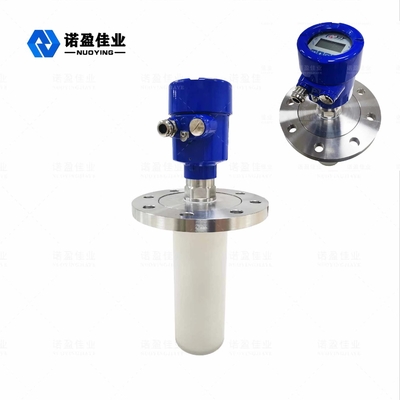

Trasmettitore a livello radar 26G ad alta frequenza per misure rapide e accurate
Principio di funzionamento del misuratore di livello radar 26G
L'antenna orizzontale del radar emette un impulso di microonde stretto che viene trasmesso attraverso l'antenna.L'impulso viene riflesso al sistema di antenna al contatto con la superficie dell'ambiente da misurare, e il segnale viene automaticamente convertito in un segnale di livello per la trasmissione al reparto elettronica (a causa della propagazione estremamente rapida dell'impulso,il tempo per l'onda elettromagnetica per raggiungere il bersaglio e tornare al ricevitore tramite riflessione è quasi istantaneo).
Parametri tecnici del misuratore di livello radar 26G
|
Applicazioni tipiche |
Forte corrosione, liquido condensato |
|
Modello di prodotto |
NYRD86 |
|

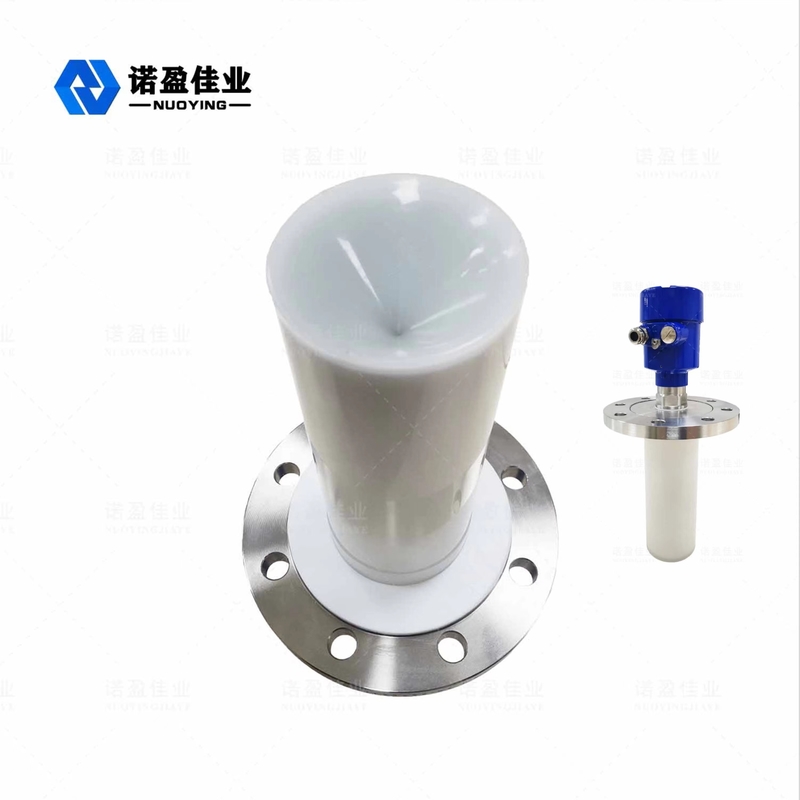

Tipo di antenna |
tipo di corno, tipo di superficie lucida |
| Materiale dell'antenna | PTFE, 304, PFA |
| Distanza di misura | 10 metri, 20 metri, |
| Accuratezza di misura | 00,05% - 0,1% F. S. |
| Fornitore di energia | 24VDC (due fili, quattro fili), 220VAC |
| Sottoscrizione del segnale | 4... 20mA/HART/RS485/Modbus |
| Temperatura di processo | - 40 ~ + 1200 °C |
| Pressione di processo | - 0,1-4,0 MPa |
| Connessione di processo | filo, flange (facoltativo) |
| Interfaccia elettrica | M20×1.5, 1/2"NPT |
| Grado di protezione | IP65, IP67, IP68 (facoltativo) |
| Grado a prova di esplosione | Exia II CT6 Ga, Exd II CT6 Gb (vedi certificato per i dettagli) |
Nota: i prodotti personalizzati possono essere progettati secondo i requisiti specifici degli utenti!
Caratteristiche di progettazione del misuratore di livello radar 26G
Piccole dimensioni dell'antenna, facile da installare; radar senza contatto, senza usura, senza inquinamento.
Quasi privo di corrosione e schiuma; non è influenzato dalla variazione della densità media, della temperatura e della pressione.
L'ambiente di polvere grave ha un impatto limitato sul funzionamento del misuratore di livello ad alta frequenza.
Lunghezza d'onda più breve, migliore riflessione per superfici solide inclinate.
L'angolo del fascio è piccolo e l'energia è concentrata, il che non solo migliora la capacità di eco, ma aiuta anche a evitare interferenze.
L'area cieca di misurazione è più piccola e si otterranno buoni risultati per la misurazione di serbatoi piccoli.
Un elevato rapporto segnale-rumore, anche in caso di fluttuazioni, può anche ottenere prestazioni migliori.
L'elevata frequenza è la scelta migliore per misurare il medio solido e il medio a bassa costante dielettrica.
