Dettagli:
|
| Campo di misura: | 0~40 m | Materiale dell'antenna: | PTFE 304 |
|---|---|---|---|
| Tipo dell'antenna: | Tipo di Rod | Accuratezza di misurazione: | 0,05%~0,1% F.S |
| Applicazioni tipiche: | Liquido di agitazione, cristallizzazione, condensazione | Temperatura di processo: | -40~+260℃ |
| Connessione al processo: | filettatura, staffa, flangia, morsetto sanitario (opzionale) | Grado di protezione: | IP67 (opzionale) |

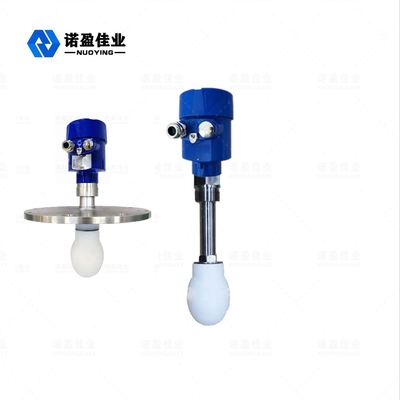

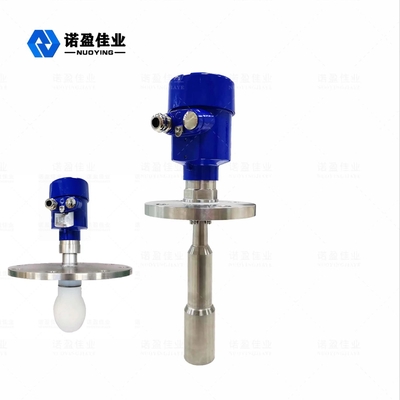

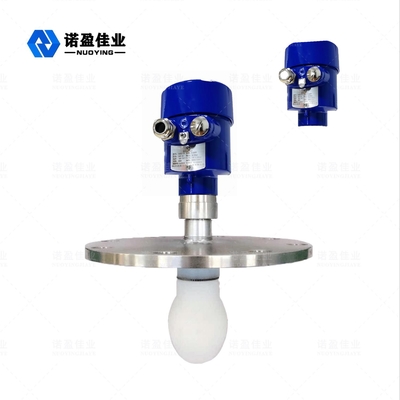

Antenna a goccioline NYRD-SD 26G Gamma guscio in fusione di alluminio PTFE 0-40 m
Principio di funzionamento del radar 26G NYRD-SD
L'antenna radar orizzontale emette stretti impulsi a microonde, che vengono trasmessi verso il basso attraverso l'antenna.Quando l'onda del polso tocca la superficie del mezzo in esame, viene riflessa e ricevuta nuovamente dal sistema di antenne.Questo segnale viene trasmesso alla sezione del circuito elettronico e convertito automaticamente in un segnale orizzontale (a causa dell'estrema velocità di propagazione dell'impulso, il tempo necessario all'onda elettromagnetica per raggiungere il bersaglio e tornare al ricevitore dopo la riflessione è quasi istantaneo) .
Parametri tecnici del radar 26G NYRD-SD
|
Applicazioni tipiche |
Liquido di agitazione, cristallizzazione, condensazione |
|
Modello di prodotto |
NYRD SD |
|
Tipo di antenna |
tipo di asta, tipo di goccia d'acqua |
| Materiale dell'antenna | PTFE, 304 |
| Campo di misura | 0~40 m |
| Accuratezza di misurazione | 0,05%~0,1% F.S |
| Alimentazione elettrica | 24 V CC (due fili, quattro fili), 220 V CA |
| Uscita segnale | 4...20mA/HART/RS485/Modbus |
| Temperatura di processo | -40~+1200℃ |
| Pressione di processo | - 0.1~4.0MPa |
| Connessione al processo | filo, staffa, flangia (opzionale) |
| Interfaccia elettrica | M20×1.5, 1/2"NPT |
| Grado di protezione | IP65, IP67, IP68 (opzionale) |
| Grado antideflagrante | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (vedi certificato per dettagli) |
Nota: i prodotti personalizzati possono essere progettati in base alle esigenze specifiche degli utenti!
Caratteristiche del design del radar 26G NYRD-SD
Piccole dimensioni dell'antenna, facili da installare;Nessun contatto con radar, usura e inquinamento.
Quasi nessuna corrosione e formazione di vesciche;Non è influenzato dai cambiamenti di densità media, temperatura e pressione.
L'ambiente polveroso pesante ha poca influenza sul funzionamento del misuratore di livello del liquido ad alta frequenza.
Minore è la lunghezza d'onda, migliore è la riflessione sulla superficie solida inclinata.
L'angolo veloce è piccolo e l'energia è concentrata, il che non solo aumenta la capacità di eco, ma aiuta anche a prevenire le interferenze.
L'area cieca di misurazione è piccola e si ottengono buoni risultati quando si misurano piccoli serbatoi.
Anche con fluttuazioni, un elevato rapporto segnale/rumore può ottenere prestazioni migliori.
L'alta frequenza è la scelta migliore per misurare ambienti solidi e con bassa costante dielettrica.
