Dettagli:
|
| Campo di misura: | 0~20 m | Applicazioni tipiche: | Mescolando, facile da condensare, grande vapore |
|---|---|---|---|
| Materiale dell'antenna: | PTFE | Modello di prodotto: | NYRD-PB |
| Tipo di antenna: | tipo piatto piano | Accuratezza di misurazione: | 0,05%~0,1% F.S |
| Alimentazione elettrica: | 24 V CC (due fili, quattro fili), 220 V CA | Pressione di processo: | - 0.1~4.0MPa |

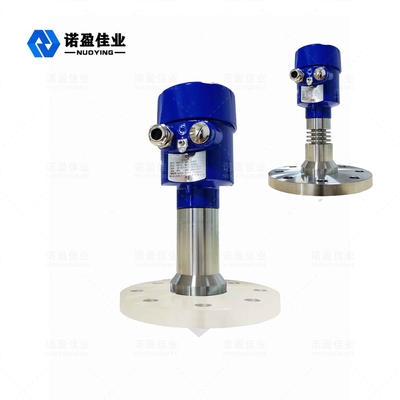

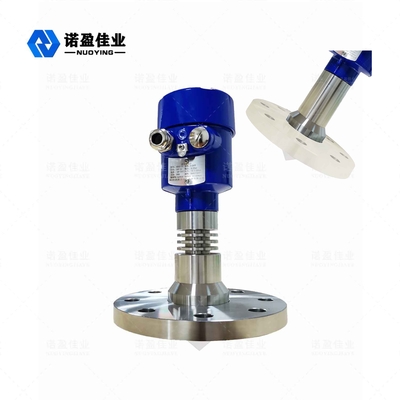

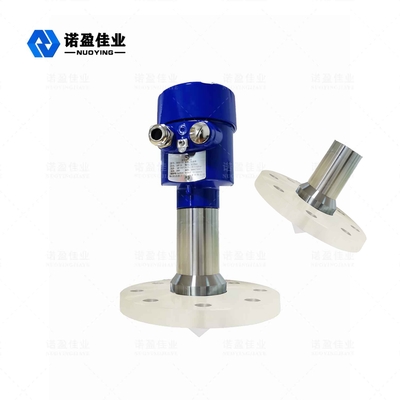

Antenna planare NYRD-PB 26G Campo di misurazione PTFE 0-40 m Tipo piatto
Principio di funzionamento del radar 26G NYRD-PB
L'antenna radar orizzontale emette stretti impulsi a microonde, che vengono trasmessi verso il basso attraverso l'antenna.Quando l'onda del polso tocca la superficie del mezzo in esame, viene riflessa e ricevuta nuovamente dal sistema di antenne.Questo segnale viene trasmesso alla sezione del circuito elettronico e convertito automaticamente in un segnale orizzontale (a causa dell'estrema velocità di propagazione dell'impulso, il tempo necessario all'onda elettromagnetica per raggiungere il bersaglio e tornare al ricevitore dopo la riflessione è quasi istantaneo) .
Parametri tecnici del radar 26G NYRD-PB
|
Applicazioni tipiche |
Mescolando, facile da condensare, grande vapore |
|
Modello di prodotto |
NYRD-PB |
| Tipo di antenna | tipo piatto piano |
| Materiale dell'antenna | PTFE, 304 |
| Campo di misura | 0~20 m |
| Accuratezza di misurazione | 0,05%~0,1% F.S |
| Alimentazione elettrica | 24 V CC (due fili, quattro fili), 220 V CA |
| Uscita segnale | 4...20mA/HART/RS485/Modbus |
| Temperatura di processo | -40~+1200℃ |
| Pressione di processo | - 0.1~4.0MPa |
| Connessione al processo | filo, flangia (opzionale) |
| Interfaccia elettrica | M20×1.5, 1/2"NPT |
| Grado di protezione | IP67, IP68 (opzionale) |
| Grado antideflagrante | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (vedi certificato per dettagli) |
Nota: i prodotti personalizzati possono essere progettati in base alle esigenze specifiche degli utenti!
Caratteristiche del design del radar 26G NYRD-PB
Piccole dimensioni dell'antenna per una facile installazione;nessun contatto con il radar, nessuna usura e contaminazione
Praticamente nessuna corrosione e formazione di vesciche;non influenzato dalle variazioni di densità media, temperatura e pressione
L'ambiente molto polveroso ha scarso effetto sul funzionamento del misuratore di livello HF.
Minore è la lunghezza d'onda, migliore è la riflessione su una superficie solida inclinata.
Il piccolo angolo veloce e l'energia concentrata non solo migliorano la capacità di ritorno, ma aiutano anche a prevenire le interferenze.
Piccola area cieca di misurazione, è possibile ottenere buoni risultati quando si misurano piccoli serbatoi.
Anche con fluttuazioni, un elevato rapporto segnale/rumore può ottenere risultati migliori.
L'alta frequenza è la scelta migliore per misurare solidi e ambienti a bassa costante dielettrica.
