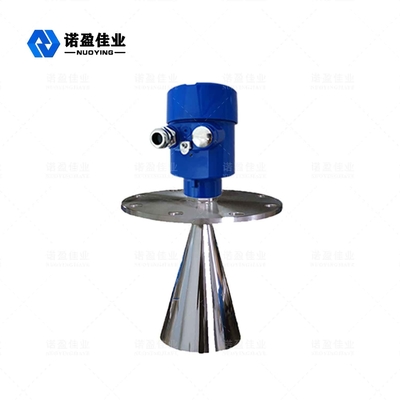

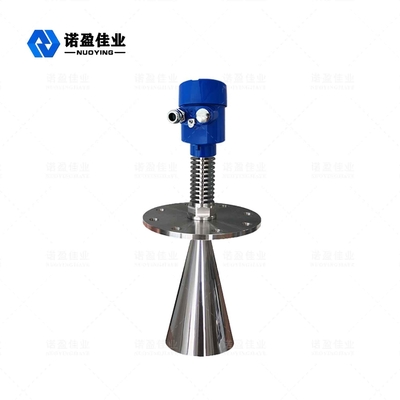

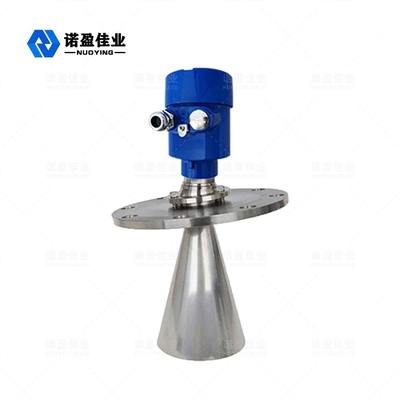

6.8GHz NYRD804 Trasmettitore a livello radar conFlange di rotazione
Nuoying NYRD-804 Trasmettitore di livello radarVisualizzazione
Parametri del prodotto
Applicazione tipica
Liquido corrosivo
Materiale per antenne
304
Intervallo di misura
35 metri
Fornitore di alimentazione
24VDC ((Due linee, quattro linee)
Temperatura media
-40 ~ + 150°C
Pressione di processo
-0,1 ~ 2,0 MPa
Connessione di processo

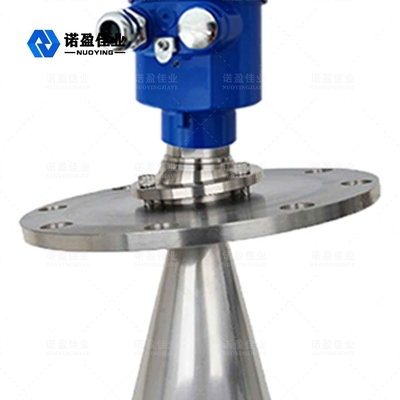

flange di rotazione
Fonte di uscita del segnale
4...20mA/HART/RS485/Modbus...
Descrizione dei prodotti
Principio di funzionamento del trasmettitore a livello radar 6 GHz NYRD804
Le onde radar viaggiano a una velocità di circa 1 m/s. la velocità della luce.Il tempo di funzionamento può essere convertito in segnale di livello attraverso componenti elettronici. Il metodo può garantire una misurazione stabile ed accurata in tempi molto brevi. Anche se vi è un falso eco in condizioni di lavoro complesse, l'eco del livello del materiale può essere accuratamente analizzata con il l'ultima tecnologia di microprocessore e software di debug. Input: L'antenna riceve il microimpulso riflesso e lo trasmette al circuito elettronico. Il corretto riconoscimento del segnale di eco è completato da: software di impulso, e la precisione può raggiungere il livello millimetrico. La distanza D dalla superficie del materiale è proporzionale al percorso temporale dell'impulso T: D=C×T/2 ((C è la velocità della luce) Poiché la distanza E del serbatoio vuoto è nota, il livello di materiale L è: L=E-D Prodotto: È impostato inserendo l'altezza del serbatoio vuoto E (= punto zero), l'altezza del serbatoio completo F (= scala completa) e alcuni parametri di applicazione. i parametri di applicazione adattano automaticamente lo strumento all'ambiente di misura, corrispondente a 4-20mA di uscita.
1Il misuratore di livello radar intelligente adotta una tecnologia avanzata di elaborazione delle microonde e un'ecografia unica. Il prodotto può essere applicato a varie condizioni di lavoro complesse. 2.La funzione "false echo learning" consente allo strumento di identificare con precisione l'eco vero in caso di falso eco multiplo condizioni, in modo da ottenere risultati di misura accurati. 3.Diverse modalità di connessione di processo e tipi di componenti di rilevamento possono essere personalizzati in base alle esigenze del cliente. 4.Con modalità di lavoro a impulso, il prodotto ha una potenza di emissione estremamente bassa e può essere installato in vari materiali metallici e non metallici contenitori, senza danneggiare il corpo umano e l'ambiente.
Campo di applicazione del trasmettitore a livello radar 6GHz NYRD804
1Centrali elettriche: serbatoi, pompe di silos, cucchiai a vapore, serbatoi di cenere, serbatoi di olio, ecc. 2.Campo petrolifero: serbatoi di stoccaggio del petrolio greggio, serbatoi di stoccaggio del petrolio raffinato, separatori a tre fasi, serbatoi di sedimentazione, serbatoi di acque reflue, fanghi di perforazione serbatoi, ecc. 3.Cimica: torre di distillazione del petrolio greggio, silo delle materie prime, silo intermedio, serbatoio di reazione, serbatoio di ammoniaca, serbatoio di stoccaggio dell'asfalto, ecc. 4.Metallurgia: silos di materie prime, silos di materiali ausiliari, serbatoi tamponi di celle elettrolitiche, ecc. 5Risorse idriche: canali, serbatoi, irrigazione dei terreni agricoli, monitoraggio del livello delle acque dei fiumi, allarme contro le inondazioni improvvise, inondazioni urbane, ecc. 6Prodotti alimentari: fabbrica di succhi, fabbrica di latte, serbatoio di zucchero greggio, serbatoio di pasta di pomodoro, serbatoio di birra, ecc. 7- Farmaci: serbatoi di stoccaggio, separatori, serbatoi di fermentazione, ecc. per prodotti farmaceutici cinesi 8Trattamento delle acque: serbatoi, pozzi fognari, serbatoi di trattamento delle acque, serbatoi di sedimentazione, pozzi profondi, reti di acqua potabile, ecc. 9- carta: silo di materie prime, torre di stoccaggio, tamburo di asciugatura, silo di stoccaggio di materiali chimici, ecc. 10Altri: miniere, miniere di carbone, protezione dell'ambiente, costruzione navale e altre industrie.
