| Marchio: | NUOYING |
| Numero di modello: | NYRD806 |
| MOQ: | 1 PC |
| prezzo: | $158~$850/pc |
| Condizioni di pagamento: | T/T |
| Capacità di approvvigionamento: | 1000 pezzi al mese |
26G RS485 Smart Digital Long Distance Radar Level Meter IP67 Trasmettitore di livello wireless resistente alle alte temperature
Descrizione del prodotto del trasmettitore a livello radar 26 GHz
Il trasmettitore di livello radar NYRD806 è uno strumento di misura del livello radar ad alta frequenza a 26 GHz con una distanza massima di misura di 30 metri.e il nuovo microprocessore veloce può eseguire analisi e elaborazione del segnale ad alta velocità, in modo che lo strumento possa essere utilizzato per alcune condizioni di misura complesse.
Principio di funzionamento del trasmettitore a livello radar a 26 GHz
L'antenna di posizione dell'oggetto radar emette un impulso di microonde che viene trasmesso verso il basso attraverso l'antenna.viene riflesso e ricevuto nuovamente dal sistema di antenneIl segnale viene trasmesso alla parte del circuito elettronico e viene automaticamente convertito in segnale a livello di oggetto (perché gli impulsi viaggiano così velocemente,il tempo necessario per un'onda elettromagnetica per raggiungere il suo bersaglio e rimbalzare al ricevitore è quasi istantaneo).
Data di misura: superficie di fondo del filo o superficie di tenuta della flange.
Nota: quando si utilizza il trasmettitore di livello radar, assicurarsi che ilil livello più elevato non entra nell'area cieca di misurazione (area D nella figura).
Caratteristiche di progettazione del trasmettitore a livello radar a 26 GHz
Le dimensioni dell'antenna sono piccole, facili da installare; radar senza contatto, senza usura, senza inquinamento
Appena influenzato dalla corrosione e dalla schiuma; non influenzato da variazioni di densità media, temperatura e pressione
L'ambiente di polvere grave ha un impatto limitato sul funzionamento del misuratore di livello ad alta frequenza
Lunghezza d'onda più breve, migliore riflessione per superfici solide inclinate
Parametri tecnici del trasmettitore a livello radar a 26 GHz
| Modello di prodotto | NYRD806 |
| Applicazione tipica |
Liquido resistente alla temperatura, resistente alla pressione, leggermente corrosivo |
| Materiale per antenne | 316L (facoltativo) |
| Tipo di antenna | Antenna a corno |
| Intervallo di misura | 30 metri |
| Precisione di misura | ± 3 mm |
| Fornitore di alimentazione | 24VDC (2 fili, 4 fili) |
| Temperatura media | -40~250°C |
| Connessione di processo | Cintura, flange (facoltativo) |
| Pressione di processo | -0,1 ~ 4,0 MPa |
| Classe di protezione | Protezione IP67 |
| Grado a prova di esplosione | Exia II CT6 |
| Fonte di uscita del segnale | 4...20mA/HART/RS485/Modbus... |
| Interfaccia elettrica | M20*1.5, 1⁄2 ′′NPT |
Nota: i prodotti possono essere personalizzati in base alle esigenze specifiche degli utenti.

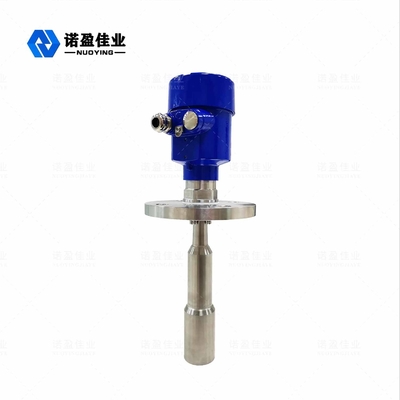

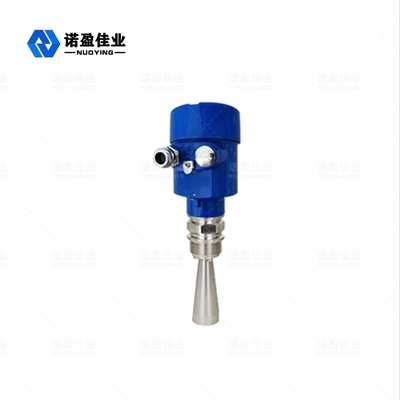

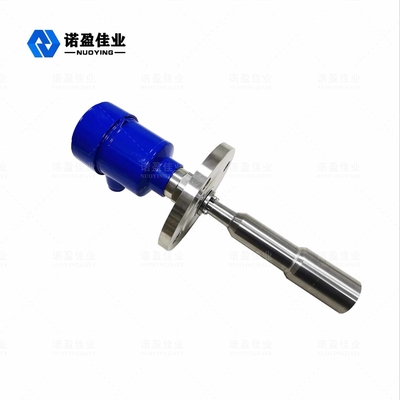

NYRD806 26GHz Radar Level Transmitter Related Immagini
