| Marchio: | NUOYING |
| Numero di modello: | NYRD806 |
| MOQ: | 1 PC |
| prezzo: | $178~$820/pc |
| Condizioni di pagamento: | T/T |
| Capacità di approvvigionamento: | 1000 pezzi al mese |

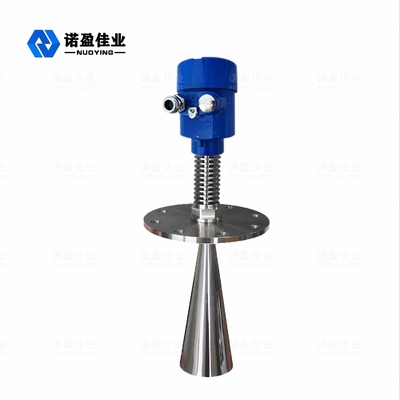

Fabbrica 26GHz Radar tipo corno Trasmettitore di livello liquido 316L Antenna NYRD806 per liquidi leggermente corrosivi
Descrizione del prodotto del trasmettitore a livello radar 26 GHz
Il trasmettitore di livello radar NYRD806 è uno strumento di misura del livello radar ad alta frequenza a 26 GHz con una distanza massima di misura di 30 metri.e il nuovo microprocessore veloce può eseguire analisi e elaborazione del segnale ad alta velocità, in modo che lo strumento possa essere utilizzato per alcune condizioni di misura complesse.
Principio di funzionamento del trasmettitore a livello radar a 26 GHz
L'antenna di posizione dell'oggetto radar emette un impulso di microonde che viene trasmesso verso il basso attraverso l'antenna.viene riflesso e ricevuto nuovamente dal sistema di antenneIl segnale viene trasmesso alla parte del circuito elettronico e viene automaticamente convertito in segnale a livello di oggetto (perché gli impulsi viaggiano così velocemente,il tempo necessario per un'onda elettromagnetica per raggiungere il suo bersaglio e rimbalzare al ricevitore è quasi istantaneo).
Data di misura: superficie di fondo del filo o superficie di tenuta della flange.
Nota: quando si utilizza il trasmettitore di livello radar, assicurarsi che ilil livello più elevato non entra nell'area cieca di misurazione (area D nella figura).
Trasmettitore di livello radar a 26 GHz Campi di applicazione
1Centrali elettriche: serbatoi, pompe a silos, cucchiai a vapore, serbatoi di cenere, serbatoi di olio, ecc.
2Campo petrolifero: serbatoi di stoccaggio di petrolio greggio, serbatoi di stoccaggio di petrolio raffinato, serbatoi di sedimentazione, serbatoi di acque reflue, serbatoi di fango per la perforazione, ecc.
3- chimica: torre di distillazione del petrolio greggio, silo di materie prime, silo intermedio, serbatoio di reazione, serbatoio di ammoniaca, serbatoio di stoccaggio di asfalto, ecc.
4Metallurgia: silos di materie prime, silos di materiali ausiliari, serbatoi tampone a celle elettrolitiche, ecc.
5Risorse idriche: canali, serbatoi, irrigazione dei terreni agricoli, monitoraggio del livello delle acque dei fiumi, allarme per inondazioni improvvise, inondazioni urbane, ecc.
6Prodotti alimentari: fabbrica di succhi, fabbrica di latte, serbatoio di birra, ecc.
Parametri tecnici del trasmettitore a livello radar NYRD806 a 26 GHz
| Modello di prodotto | NYRD806 |
| Applicazione tipica |
Liquido resistente alla temperatura, resistente alla pressione, leggermente corrosivo |
| Materiale per antenne | 316L (facoltativo) |
| Tipo di antenna | Antenna a corno |
| Intervallo di misura | 30 metri |
| Precisione di misura | ± 3 mm |
| Fornitore di alimentazione | 24VDC (2 fili, 4 fili) |
| Temperatura media | -40~250°C |
| Connessione di processo | Cintura, flange (facoltativo) |
| Pressione di processo | -0,1 ~ 4,0 MPa |
| Classe di protezione | Protezione IP67 |
| Grado a prova di esplosione | Exia II CT6 |
| Fonte di uscita del segnale | 4...20mA/HART/RS485/Modbus... |
| Interfaccia elettrica | M20*1.5, 1⁄2 ′′NPT |
Nota: i prodotti possono essere personalizzati in base alle esigenze specifiche degli utenti.

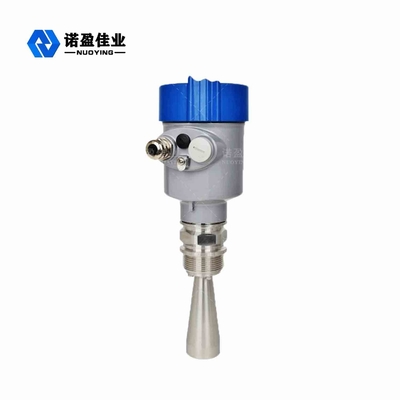

NYRD806 26GHz Radar Level Transmitter Related Immagini
