| Marchio: | NUOYING |
| Numero di modello: | NYRD-SD |
| MOQ: | 1 PC |
| prezzo: | $258~$850/pc |
| Condizioni di pagamento: | T/T |
| Capacità di approvvigionamento: | 1000 pezzi al mese |
Radar ad alta frequenza 26 GHz Misuratore del livello dell'acqua 4-20mA Strumenti di misura del livello del radar di uscita per polveri
Misuratore di livello radar a 26 GHzPrincipio di funzionamento
L'antenna di posizione dell'oggetto radar emette un impulso di microonde che viene trasmesso verso il basso attraverso l'antenna.viene riflesso e ricevuto nuovamente dal sistema di antenneIl segnale viene trasmesso alla parte del circuito elettronico e viene automaticamente convertito in segnale a livello di oggetto (perché gli impulsi viaggiano così velocemente,il tempo necessario per un'onda elettromagnetica per raggiungere il suo bersaglio e rimbalzare al ricevitore è quasi istantaneo).
Data di misura: superficie di fondo del filo o superficie di tenuta della flange.
Nota: quando si utilizza il trasmettitore di livello radar, assicurarsi che ilil livello più elevato non entra nell'area cieca di misurazione (area D nella figura).
Caratteristiche di progettazione del misuratore di livello radar a 26 GHz
Funzioni multiple, particolarmente adatte a liquidi e polveri corrosivi
Parametri tecnici del misuratore di livello radar a 26 GHz
| Modello di prodotto | NYRD-SD |
|
Applicazione tipica |
Polveri, liquidi altamente corrosivi, liquidi soggetti a cristallizzazione e condensazione, ecc. |
|
Frequenza |
26 GHz |
|
Accuratezza |
± 3 mm |
|
Distanza |
40 metri |
|
Materiale per antenne |
PTFE (facoltativo) |
| Tipo di antenna |
Goccia d'acqua |
|
Esame dell'eco |
100 volte/s |
|
Temperatura di processo |
-40 ~ +260°C |
|
Pressione di processo |
-0,1 ~ 2,0 MPa |
|
Umidità ambientale |
0~90% |
|
Risoluzione |
1 mm |
|
Connessione di processo |
Filtro, flange, supporto (facoltativo) |
|
Interfaccia elettrica |
M20×1. 5, 1⁄2 " NPT |
|
Fonte di uscita del segnale |
4...20mA/RS485/Modbus... |
|
Potenza di alimentazione |
24VDC; 220VAC (facoltativo) |
|
Potenza |
3W |
|
Grado a prova di esplosione |
ExiaIICT6 Ga (facoltativo) |
|
Classe di protezione |
Protezione IP67 |
Nota: i prodotti possono essere personalizzati in base alle esigenze specifiche degli utenti.

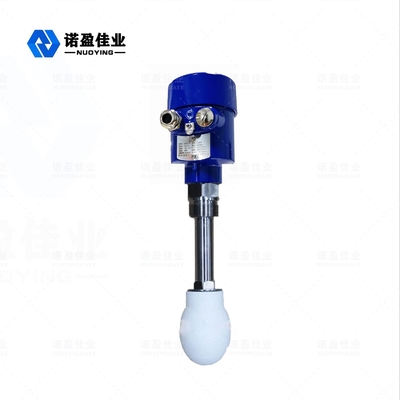

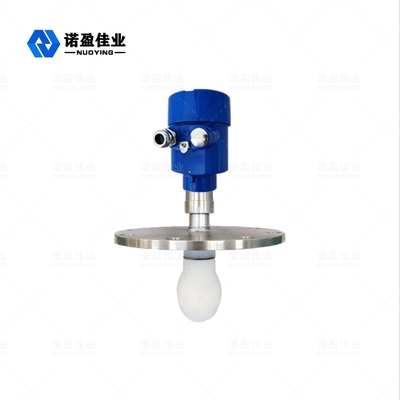

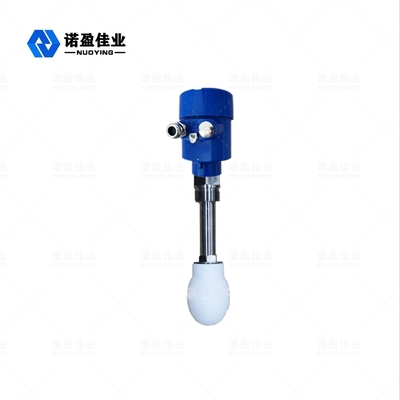

Relazione tra misuratore di livello radar a 26 GHz Immagini
