NYRD-TJTrasmettitore di livello radar a 26 GHzDescrizione del prodotto

Il trasmettitore di livello radar NYRD-TJ è uno strumento di misura del livello radar ad alta frequenza a 26 GHz con una distanza massima di misura di 40 metri.L'antenna a livello radar emette un impulso a microonde estremamente stretto, che attraversa lo spazio alla velocità della luce e incontra la superficie del mezzo da misurare.Parte della sua energia viene riflessa e ricevuta dalla stessa antenna.

L'intervallo di tempo tra gli impulsi emessi e ricevuti è proporzionale alla distanza dall'antenna alla superficie del mezzo misurato.A causa della velocità di propagazione estremamente elevata delle onde elettromagnetiche, l'intervallo di tempo tra gli impulsi trasmessi e ricevuti è molto piccolo (livello nanosecondi) e difficile da determinare.I trasmettitori a livello radar 26G HF utilizzano una speciale tecnologia di correlazione per identificare con precisione l'intervallo di tempo tra gli impulsi trasmessi e ricevuti, che calcola ulteriormente la distanza dall'antenna alla superficie del mezzo misurato.

Caratteristiche di progettazione del trasmettitore a livello radar NYRD-TJ 26GHz

1Prodotto con materiali estremamente stabili.
2Adottare misure avanzate senza contatto.
3Misurare il livello di liquidi e solidi.
4Può misurare tutti i media con una costante dielettrica > 1.8.
5La portata massima di misura è di 40 metri.
6Adottando il sistema a due fili e la tecnologia di alimentazione a ciclo, la tensione di alimentazione e il segnale di uscita sono trasmessi attraverso un cavo a due nuclei.
7Non influenzato da rumore, vapore, polvere, vuoto e altre condizioni di lavoro.
8Non influenzato da variazioni di densità media, viscosità e temperatura.

Trasmettitore di livello radar NYRD-TJ a 26 GHz Requisiti di installazione

• Il trasmettitore di livello radar è installato a 1/4 o 1/6 del diametro del serbatoio.①dati,②centro del contenitore o asse di simmetria.
• La superficie superiore del serbatoio conico può essere posizionata al centro della parte superiore del serbatoio per garantire la misurazione del fondo del cono, come illustrato nella figura 2.
• Quando c'è un mucchio, l'antenna deve essere allineata perpendicolarmente alla superficie.l'angolo di impilazione deve essere ampio per regolare l'angolo del corno al fine di avvicinarlo il più possibile alla superficie del materiale, come illustrato nella figura 3.
• Requisiti di altezza di presa in carico: l'antenna deve essere inserita nel serbatoio di almeno 10 mm, come illustrato nella figura 4.

Parametri tecnici del trasmettitore a livello radar NYRD-TJ a 26 GHz

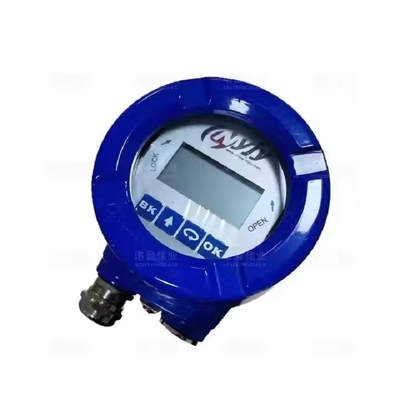

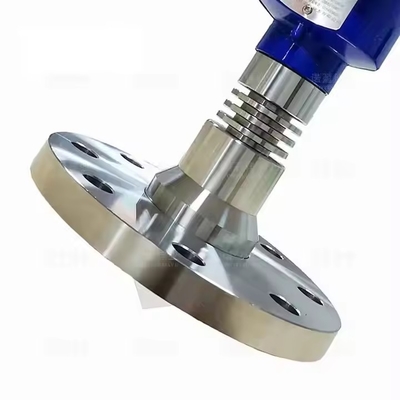

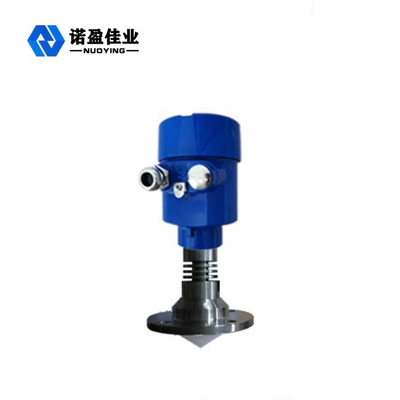

Relazione con il trasmettitore di livello radar NYRD-TJ 26GHz Immagini
