| Marchio: | NUOYING |
| Numero di modello: | NYRD801 |
| MOQ: | 1 PC |
| prezzo: | $209~$530/pc |
| Condizioni di pagamento: | T/T |
| Capacità di approvvigionamento: | 1000 pezzi al mese |
6.8GHz Liquid Radar Level Transmitter IP67 Smart Radar Level Sensor 4-20mA per liquidi leggermente corrosivi Made in China
6Descrizione del prodotto del trasmettitore a livello radar a.8 GHz
Il trasmettitore di livello radar NYRD801 è uno strumento di misura del livello radar ad alta frequenza a 6,8 GHz con una distanza massima di misura di 20 metri.Le onde radar viaggiano alla velocità della luce.Poi il tempo di funzionamento può essere convertito in un segnale di livello attraverso un componente elettronicoUn metodo speciale di estensione del tempo garantisce misure stabili e accurate in un periodo di tempo molto breve.
Anche se vi è un falso eco in condizioni di lavoro complesse, l'eco del livello del materiale può essere analizzata con precisione con l'ultima tecnologia di microprocessore e software di debug.
6Principio di funzionamento del trasmettitore a livello radar a.8 GHz
Input:
L'antenna riceve il micro-impulso riflesso e lo trasmette al circuito elettronico.Il microprocessore elabora il segnale e identifica l'eco generato dal micro impulso sulla superficie del materialeIl corretto riconoscimento del segnale di eco è completato da un software a impulsi e la precisione può raggiungere il livello millimetrico.D=C×T/2 ((C è la velocità della luce)
Poiché la distanza E del serbatoio vuoto è nota, il livello di materiale L è: L=E-D.
Prodotto:
È impostato inserendo l'altezza del serbatoio vuoto E (= punto zero), l'altezza del serbatoio completo F (= scala completa) e alcuni parametri di applicazione.I parametri di applicazione adattano automaticamente lo strumento all'ambiente di misura, corrispondente ad una potenza di uscita di 4-20 mA.
6Parametri tecnici del trasmettitore a livello radar a.8 GHz
| Modello di prodotto | NYRD801 |
| Applicazione tipica |
Liquidi leggermente corrosivi, liquidi con processo semplice |
| Materiale per antenne | PTFE |

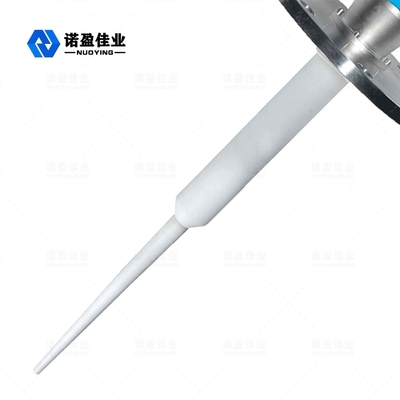

| Tipo di antenna | Antenna a canna |
| Intervallo di misura | 20 metri |
| Precisione di misura | ± 3 mm |
| Fornitore di alimentazione | 24VDC (due fili) |
| Temperatura media | -40~+130°C |
| Connessione di processo | Filtro, flange (facoltativo) |
| Pressione di processo | -0,1 ~ 0,3 MPa |
| Classe di protezione | Protezione IP67 |
| Grado a prova di esplosione | Exia II CT6 (facoltativo) |
| Fonte di uscita del segnale | 4...20mA/HART/RS485/Modbus... |
| Interfaccia elettrica | M20*1.5, 1⁄2 ′′NPT |
Nota: i prodotti possono essere personalizzati in base alle esigenze specifiche degli utenti.

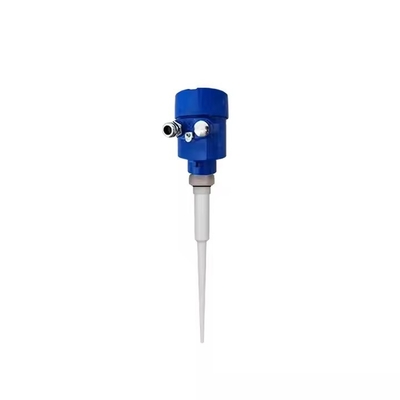

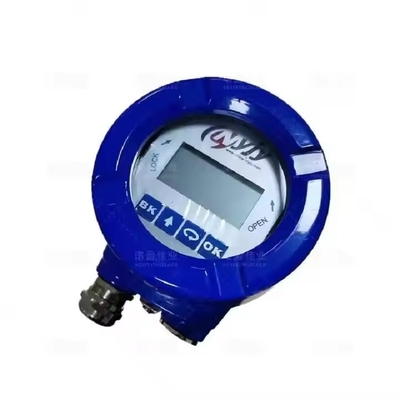

6.8GHz Radar Level Transmitter Related Pictures
