| Marchio: | NUOYING |
| Numero di modello: | NYRD801 |
| MOQ: | 1 PC |
| prezzo: | $219~$529/pc |
| Condizioni di pagamento: | T/T |
| Capacità di approvvigionamento: | 1000 pezzi al mese |
NYRD801 Non Contact 20m Radar Level Gauge Threaded 6.8GHz Hart Level Sensor Radar Level Measurement di vari liquidi
NYRD801 Principio di funzionamento del misuratore di livello radar
Input:
L'antenna riceve il micro-impulso riflesso e lo trasmette al circuito elettronico.Il microprocessore elabora il segnale e identifica l'eco generato dal micro impulso sulla superficie del materialeIl corretto riconoscimento del segnale di eco è completato da un software a impulsi e la precisione può raggiungere il livello millimetrico.D=C×T/2 ((C è la velocità della luce)
Poiché la distanza E del serbatoio vuoto è nota, il livello di materiale L è: L=E-D.
Prodotto:
È impostato inserendo l'altezza del serbatoio vuoto E (= punto zero), l'altezza del serbatoio completo F (= scala completa) e alcuni parametri di applicazione.I parametri di applicazione adattano automaticamente lo strumento all'ambiente di misura, corrispondente ad una potenza di uscita di 4-20 mA.
NYRD801 Radar Level Gauge Caratteristiche di progettazione
Il misuratore di livello radar intelligente adotta una tecnologia avanzata di elaborazione delle microonde e una tecnologia unica di elaborazione dell'eco per la scoperta dell'eco.Il prodotto può essere applicato a varie condizioni di lavoro complesse.
La funzione "false echo learning" consente allo strumento di identificare con precisione l'eco vero in molteplici condizioni di falso eco, in modo da ottenere risultati di misura accurati.
NYRD801 Parametri tecnici del misuratore di livello radar
| Modello di prodotto | NYRD801 |
| Applicazione tipica |
Liquidi leggermente corrosivi, liquidi con processo semplice |
| Materiale per antenne | PTFE |
| Tipo di antenna | Antenna a canna |
| Intervallo di misura | 20 metri |
| Precisione di misura | ± 3 mm |
| Fornitore di alimentazione | 24VDC (due fili) |
| Temperatura media | -40~+130°C |
| Connessione di processo | Filtro, flange (facoltativo) |
| Pressione di processo | -0,1 ~ 0,3 MPa |
| Classe di protezione | Protezione IP67 |
| Grado a prova di esplosione | Exia II CT6 (facoltativo) |
| Fonte di uscita del segnale | 4...20mA/HART/RS485/Modbus... |
| Interfaccia elettrica | M20*1.5, 1⁄2 ′′NPT |
Nota: i prodotti possono essere personalizzati in base alle esigenze specifiche degli utenti.

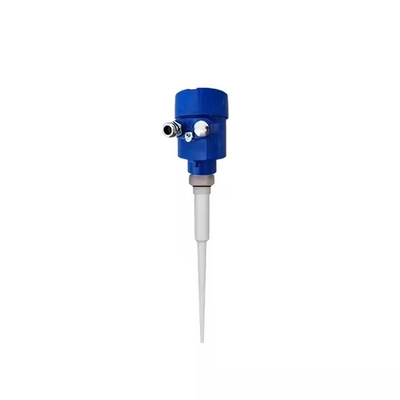

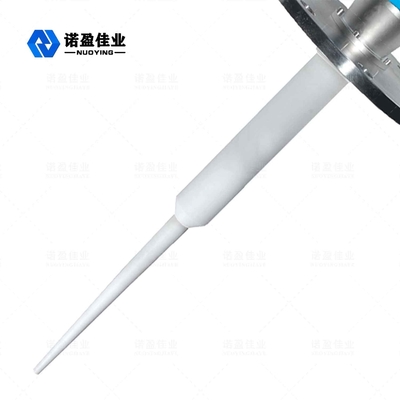

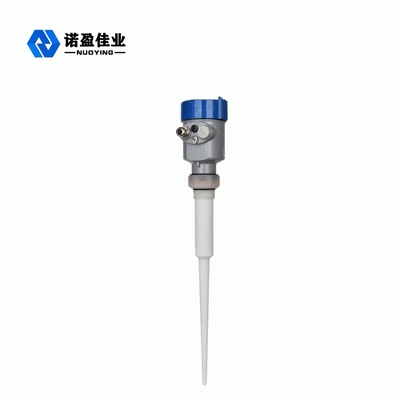

NYRD801 Radar Level Gauge Related Pictures
