| Marchio: | NUOYING |
| Numero di modello: | NYRD802 |
| MOQ: | 1 PC |
| prezzo: | $209~$559/pc |
| Condizioni di pagamento: | T/T |
| Capacità di approvvigionamento: | 1000 pezzi al mese |
NYRD802 6.8GHz Smart Radar Level Transmitter Sensore di livello radar di alta qualità per liquidi corrosivi con raggio di 20m e CE
NYRD802 Principio di funzionamento del trasmettitore a livello radar a 6,8 GHz
Input:
L'antenna riceve il micro-impulso riflesso e lo trasmette al circuito elettronico.Il microprocessore elabora il segnale e identifica l'eco generato dal micro impulso sulla superficie del materialeIl corretto riconoscimento del segnale di eco è completato da un software a impulsi e la precisione può raggiungere il livello millimetrico.D=C×T/2 ((C è la velocità della luce)
Poiché la distanza E del serbatoio vuoto è nota, il livello di materiale L è: L=E-D.
Prodotto:
È impostato inserendo l'altezza del serbatoio vuoto E (= punto zero), l'altezza del serbatoio completo F (= scala completa) e alcuni parametri di applicazione.I parametri di applicazione adattano automaticamente lo strumento all'ambiente di misura, corrispondente ad una potenza di uscita di 4-20 mA.
NYRD802 6.8GHz Radar Level Transmitter campi di applicazione
1Centrali elettriche: serbatoi, pompe a silos, cucchiai a vapore, serbatoi di cenere, serbatoi di olio, ecc.
2Campo petrolifero: serbatoi di stoccaggio di petrolio greggio, serbatoi di stoccaggio di petrolio raffinato, serbatoi di sedimentazione, serbatoi di acque reflue, serbatoi di fango per la perforazione, ecc.
3- chimica: torre di distillazione del petrolio greggio, silo di materie prime, silo intermedio, serbatoio di reazione, serbatoio di ammoniaca, serbatoio di stoccaggio di asfalto, ecc.
4Metallurgia: silos di materie prime, silos di materiali ausiliari, serbatoi tampone a celle elettrolitiche, ecc.
5Risorse idriche: canali, serbatoi, irrigazione dei terreni agricoli, monitoraggio del livello delle acque dei fiumi, allarme per inondazioni improvvise, inondazioni urbane, ecc.
Parametri tecnici del trasmettitore di livello radar a 6,8 GHz NYRD802
| Modello di prodotto | NYRD802 |
| Applicazione tipica |
Liquidi corrosivi |
| Materiale per antenne | PTFE |

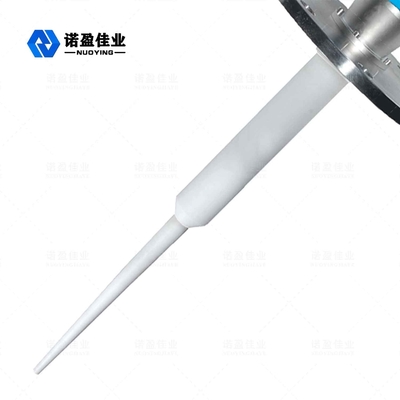

| Tipo di antenna | Antenna a canna |
| Intervallo di misura | 20 metri |
| Precisione di misura | ± 3 mm |
| Fornitore di alimentazione | 24VDC (due fili) |
| Temperatura media | -40 ~ + 150°C |
| Connessione di processo | Flanco |
| Pressione di processo | -0,1 ~ 2,0 MPa |
| Classe di protezione | Protezione IP67 |
| Grado a prova di esplosione | Exia II CT6 (facoltativo) |
| Fonte di uscita del segnale | 4...20mA/HART/RS485/Modbus... |
| Interfaccia elettrica | M20*1.5, 1⁄2 ′′NPT |
Nota: i prodotti possono essere personalizzati in base alle esigenze specifiche degli utenti.

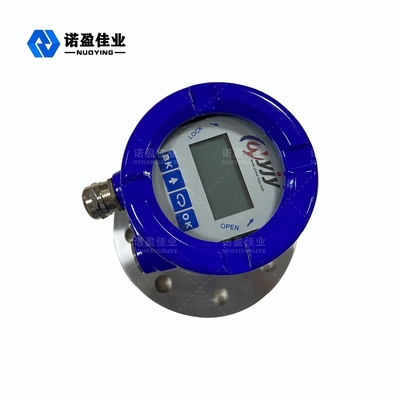

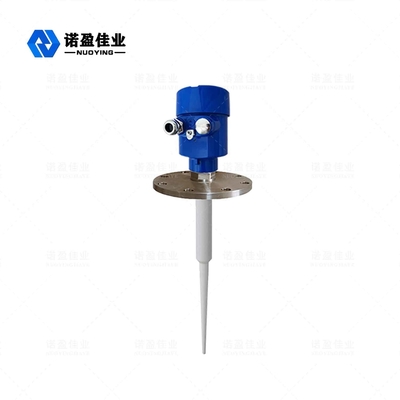

NYRD802 6.8GHz Radar Level Transmitter Related Pictures
