| Marchio: | NUOYING |
| Numero di modello: | NYRD803 |
| MOQ: | 1 PC |
| prezzo: | $359~$599/pc |
| Condizioni di pagamento: | T/T |
| Capacità di approvvigionamento: | 1000 pezzi al mese |
NYRD803 Alta precisione 0-35m Radar Level Gauge Horn Tipo 6.8GHz 4-20mA Radar Level Transmitter per liquidi non agitati
NYRD803 Principio di funzionamento del trasmettitore a livello radar
Input:
L'antenna riceve il micro-impulso riflesso e lo trasmette al circuito elettronico.Il microprocessore elabora il segnale e identifica l'eco generato dal micro impulso sulla superficie del materialeIl corretto riconoscimento del segnale di eco è completato da un software a impulsi e la precisione può raggiungere il livello millimetrico.D=C×T/2 ((C è la velocità della luce)
Poiché la distanza E del serbatoio vuoto è nota, il livello di materiale L è: L=E-D.
Prodotto:
È impostato inserendo l'altezza del serbatoio vuoto E (= punto zero), l'altezza del serbatoio completo F (= scala completa) e alcuni parametri di applicazione.I parametri di applicazione adattano automaticamente lo strumento all'ambiente di misura, corrispondente ad una potenza di uscita di 4-20 mA.
NYRD803 Caratteristiche di progettazione del trasmettitore a livello radar
Vari modi di connessione di processo e tipi di componenti di rilevamento possono essere personalizzati in base alle esigenze del cliente.
Con la modalità di funzionamento a impulso, il prodotto ha una potenza di emissione estremamente bassa e può essere installato in vari contenitori metallici e non metallici, senza danneggiare il corpo umano e l'ambiente.
Parametri tecnici del trasmettitore a livello radar NYRD803
| Modello di prodotto | NYRD803 |
| Applicazione tipica |
Non agitato liquidi |
| Materiale per antenne | 304 |
| Tipo di antenna | Antenna a corno |
| Intervallo di misura | 35 metri |
| Precisione di misura | ± 3 mm |
| Fornitore di alimentazione | 24VDC (due fili) |
| Temperatura media | -40~+130°C |
| Connessione di processo | Filtro, flange (facoltativo) |
| Pressione di processo | -0,1 ~ 4,0 MPa |
| Classe di protezione | Protezione IP67 |
| Grado a prova di esplosione | Exia II CT6 (facoltativo) |
| Fonte di uscita del segnale | 4...20mA/HART/RS485/Modbus... |
| Interfaccia elettrica | M20*1.5, 1⁄2 ′′NPT |
Nota: i prodotti possono essere personalizzati in base alle esigenze specifiche degli utenti.

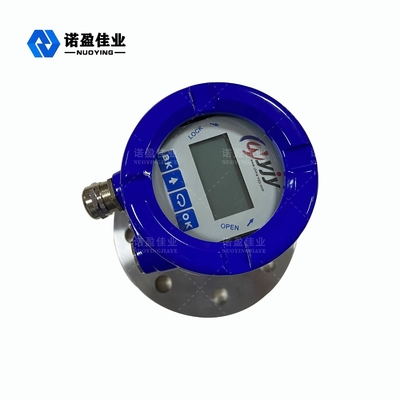

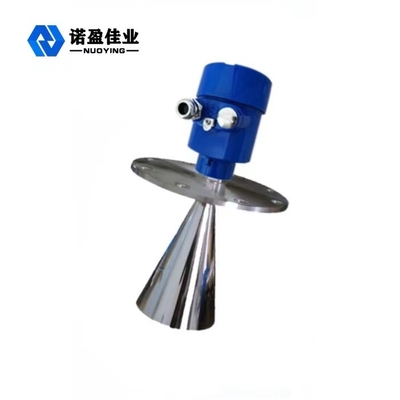

NYRD803 6.8GHz Radar Level Transmitter Related Pictures
