26GHz NYRD-810 Intervallo di misura 80 metri Precisione di misura ±3 mm Trasmettitore di livello radar Livello d'onda Sensore di livello del metro Pressione di processo -0,1~4,0MPa Flancia di connessione del processo, pinza (opzionale)
26GHz NYRD-810 Intervallo di misura 80 metri Precisione di misura ±3 mm Trasmettitore di livello radar Livello d'onda Sensore di livello del metro Pressione di processo -0,1~4,0MPa Flancia di connessione del processo, pinza (opzionale)
26GHz NYRD-810 Radare ad alta frequenza, sensore di livello solido, radar guidato, trasmettitore di livello acido

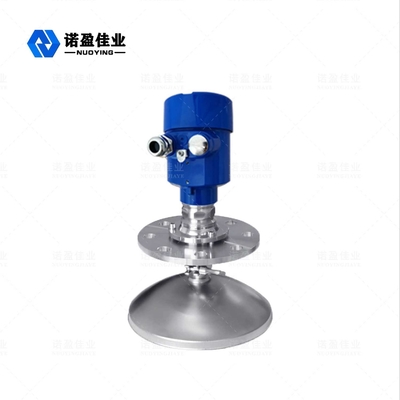

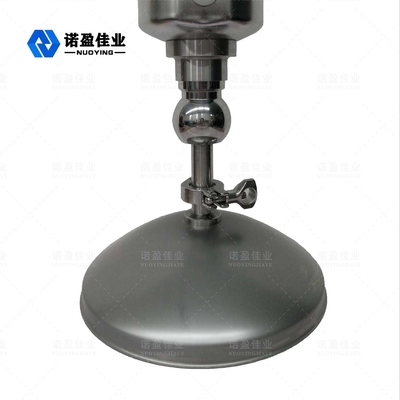

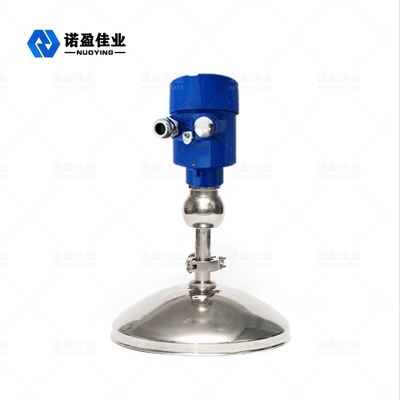

NYRD-810 Visualizzazione del prodotto
Descrizione dei prodotti
Il sensore di livello radar della serie NYRD80X è uno strumento di misura del livello radar ad alta frequenza a 26 GHz con una distanza massima di misura di 80 m. L'antenna è ulteriormente ottimizzata,e il nuovo microprocessore veloce può eseguire analisi e elaborazione del segnale a velocità più elevata, rendendo lo strumento utilizzabile nella pentola di reazione, nel contenitore solido e in alcune condizioni di misurazione complesse.
Principio di funzionamento del misuratore di livello radar 26 GHz NYRD810
L'antenna di posizionamento dell'oggetto radar emette un impulso di microonde stretto che viene trasmesso verso il basso attraverso l'antenna.L'onda tocca la superficie del mezzo di misura, viene riflessa e ricevuta nuovamente dal sistema di antenne.trasmesso alla parte del circuito elettronico e automaticamente convertito in segnale a livello di oggetto (perché gli impulsi viaggiano così velocemente,Il tempo necessario per un'onda elettromagnetica per raggiungere il suo bersaglio e rimbalzare al ricevitore è quasi istantaneo).
Data di misura: superficie di fondo a spirale o superficie di tenuta della fianchetta.
Quando si utilizza la tempistica del livello radar, assicurarsi che il livello materiale più elevato non possa entrare nell'area cieca di misura.
Parametri del prodotto
Applicazione tipica
Polvere forte, solido di grandi dimensioni
Materiale per antenne
PTFE
Intervallo di misura
20 metri
Connessione di processo
Filtro, flange (facoltativo)
Temperatura di processo
-40~+130°C
Pressione di processo
-0,1 ~ 0,3 MPa
Fornitore di alimentazione
24VDC
Accuratezza
< 0,1% F.S.
Livello di protezione
Protezione IP67
Dimensioni della struttura della conchiglia del misuratore di livello radar (unità: mm)

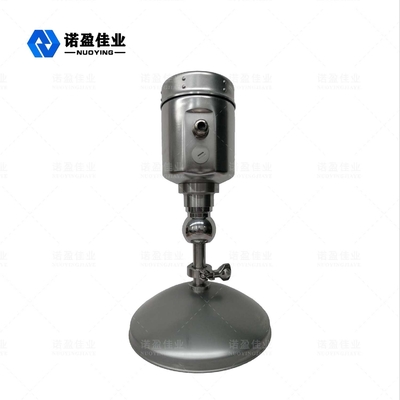

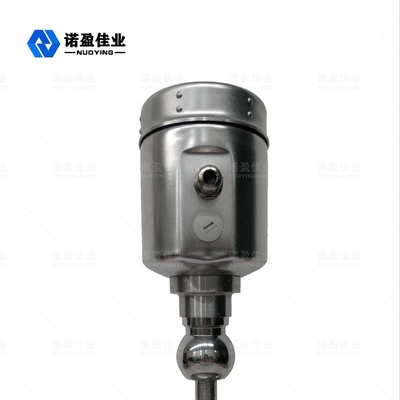

Esistono due tipi di misuratori di livello radar: Uno è il guscio in alluminio e l'altro è un involucro in acciaio inossidabile. alle esigenze del cliente e alle condizioni del sito.
