Distanza di trasmissione: | ≤1000m | Rapporto della gamma: | 1:10,1: 20 |
---|---|---|---|
Grado di accuratezza: | ±1.5%R, ±1.%R | Uscita di comunicazione: | Rs485 protocollo di comunicazione MODBUS, interfaccia di comunicazione di HART |
Umidità ambientale: | 5%~90% | Temperatura media misurata: | -30℃~80℃ |
Segnale in uscita: | Uscita del segnale di frequenza di impulso: A basso livello è sotto 0.8V, alto livello è 8V bifilare | Alimentazione elettrica: | Alimentazione elettrica esterna: Alimentazione elettrica interna 24VDC: batteria al litio 3.6V |
Evidenziare: | un misuratore di portata protetto contro le esplosioni di tre cavi,24VDC misuratore di portata 4-20mA,Tipo metro della turbina 24VDC di scorrimento dell'acqua |
Tipo sicurezza del FLUSSOMETRO della turbina a gas - alta precisione protetta contro le esplosioni di NYLD-GZ

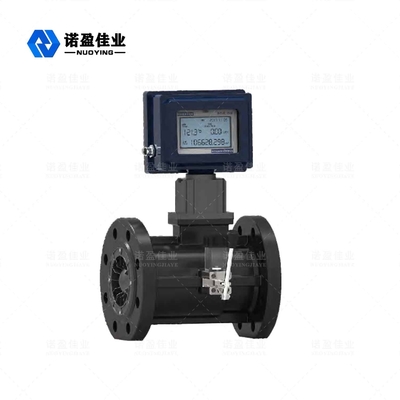

Tipo flussometro di NYLD-GZ di Eletromagnetic della turbina a gas
Il tipo flussometro di NYLD-GZ della turbina a gas integra il sensore di flusso della turbina a gas ed il correttore elettronico del volume. Può individuare e visualizzare il flusso di condizione di lavoro ed il volume totale. La prestazione tecnica è al livello avanzato domestico, risponde alla norma GB/T18940/IS09951, che è ampiamente usata in gas che misura e che prova nelle industrie quali vapore e l'aria compressa.
Tipo modellistica di NYLD-GZ del flussometro di Eletromagnetic della turbina a gas
NYLD-GZ | Misuratore di portata intelligente della turbina a gas (tipo del volume di stato standard, con la temperatura, la compensazione di pressione) | |
Trasmettitore intelligente della turbina a gas (tipo del volume di condizione di lavoro) | ||
Calibro |
25 40 50 65 80 100 125 150 200 250 300 |
DN periodo di ordine di 25mm (non standard, lungo) DN periodo di ordine di 40mm (non standard, lungo) DN 50mm DN periodo di ordine di 65mm (non standard, lungo) DN 80mm DN 100mm DN periodo di ordine di 125mm (non standard, lungo) DN 150mm DN 200mm DN periodo di ordine di 250mm (non standard, lungo) DN 300mm |
Gamma |
B C |
Gamma standard Gamma di espansione Gamma di espansione |
Grado di accuratezza |
01 02 |
grado 1,5 grado 1,0 |
Modello dell'uscita |
B C |
Uscita di impulso, uscita di impulso della carta di IC, uscita dell'allarme 4-20mA corrente, uscita di impulso, uscita di carta di IC, uscita 4-20mA corrente, uscita di impulso, uscita di carta di IC, uscita dell'allarme, dell'allarme comunicazione RS485 |
Grado protetto contro le esplosioni |
N E |
Di tipo corrente, non protetto contro le esplosioni Tipo protetto contro le esplosioni, ExdCT6Ⅱ |
Tipo principio di NYLD-GZ di funzionamento del flussometro di Eletromagnetic della turbina a gas
Quando i passaggi fluidi attraverso il flussometro, è rettificato ed accelerato tramite l'azione della pala di guida (o del raddrizzatore). Poiché la ventola è ad angolo alla direzione del flusso di fluido, attualmente, la turbina genera un momento rotazionale. Dopo il superamento la coppia di torsione di attrito e della coppia di torsione fluida della resistenza, la turbina si avvi girare. In certa gamma di flusso, la velocità angolare della rotazione della turbina è proporzionale alla portata volumetrica del liquido. Secondo il principio di induzione elettromagnetica, un sensore sensibile magnetico è utilizzato per indurre un segnale di impulso proporzionale al flusso di volume del liquido dal piatto di comunicazione contemporaneamente girante. Questo segnale è inviato al correttore del volume ed è elaborato insieme ai segnali quali la temperatura e la pressione ed è visualizzato sullo schermo LCD. Il suo principio della struttura è indicato nella figura 1.
principio di funzionamento del correttore 4.2Volume
Il correttore del volume consiste della temperatura, del canale analogico di rilevazione di pressione, del canale digitale di rilevazione di flusso, di micro unità di elaborazione, del circuito di azionamento di cristallo liquido e di altri circuiti ausiliari ed è fornito di un'interfaccia di segnale esterno. Dopo la conversione e l'elaborazione dei segnali multicanali inviati da ogni sensore, i segnali è introdotto nella formula per l'operazione secondo l'equazione del gas realizzare l'esposizione locale e la trasmissione a distanza di vari segnali.
L'equazione del gas può essere scritta As
Dove:
Vo — il volume unde3r lo stato standard (m3);
V — il volume nella condizione di lavoro the3 (m3);
P=Pa+Pg — la pressione assoluta (kPa) al punto di rilevazione di pressione del flussometro;
PA — pressione atmosferica locale (kPa);
Pressione del tester della pagina- (kPa) del punto di rilevazione di pressione del flussometro;
P0 — la pressione atmosferica standard (101.325kPa)
T0 — la temperatura assoluta nella circostanza standard (293.15K, che può essere 273.15K secondo le esigenze degli utenti);
T — la temperatura assoluta del medium misurato (27315+t) K;
t — la temperatura del medium misurato (°C);
Coefficiente di compressione del Fz-gas
Zn — il coefficiente di compressione del gas nell'ambito della norma sazia
Zg — il coefficiente di compressione del gas nella condizione di lavoro;
