Dettagli:
|
| Limite di flusso: | 0~20~1600 m3/h | Pressione nominale: | 1.0MPa, 1.6MPa |
|---|---|---|---|
| Accuratezza: | ±1.0%R, ±1.5%R | Materiale: | Allo di alluminio, di alluminio |
| Diametro nominale: | DN20~DN200 | Temperatura media misurata: | -20℃~60℃ |
| Grado protetto contro le esplosioni: | ExdIIBT6 | Grado di protezione: | IP65 |
| Evidenziare: | misuratore di portata della turbina delle radici 1Mpa,Misuratore di portata di alluminio delle radici,trasmettitore di flusso della turbina 1Mpa |
||

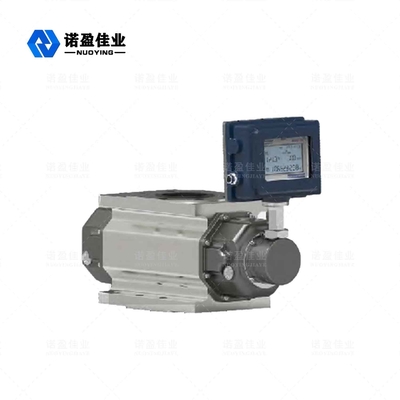

Misuratore di portata per radici di gas NYLD-LGQ
Il NYLD-LGQil misuratore di portata delle radici di gas è stato utilizzato come misuratore volumetrico per più di 100 anni.Con caratteristiche quali alta precisione, ampia gamma, volume ridotto, peso leggero, installazione e manutenzione convenienti, durata di servizio affidabile e duratura, è ampiamente utilizzato nei misuratori di portata di gas naturale, gas di carbone, aria e altri gas. È un misuratore di portata ideale dispositivo per gas urbano, chimica del giacimento di petrolio, ricerca scientifica e altri dipartimenti in patria e all'estero.
Misuratore di portata per radici di gas NYLD-LGQ Tecnico Parametri
| Specifica del modello |
Nominale diametroDN mm) |
Limite di portata (m3/h) |
Portata iniziale m3/h |
Pressione perdita a Qmax |
Pressione nominale MPa |
Precisione % |
Allineare |
Materiale |
| NYLD-LGQ-20A | 25 | 20 | 0,05 | 100 |
1.0 1.6 |
1.0 1.5 |
20:1 | Alluminio allo |
| NYLD-LGQ-40A | 40 | 30 | 0.07 | 100 | 30:1 | |||
| NYLD-LGQ-40B | 40 | 40 | 0.07 | 140 | 40:1 | |||
| NYLD-LGQ-50A | 50 | 60 | 0.1 | 100 | 65:1 | |||
| NYLD-LGQ-50B | 50 | 80 | 0.1 | 140 | 70:1 | |||
| NYLD-LGQ-80A | 80 | 100 | 0.1 | 110 | 70:1 | |||
| NYLD-LGQ-80B | 80 | 150 | 0.12 | 150 | 120:1 | |||
| NYLD-LGQ-80C | 80 | 200 | 0,15 | 180 | 70:1 | |||
| NYLD-LGQ-100A | 100 | 250 | 0.11 | 180 | 80:1 | |||
| NYLD-LGQ-100B | 100 | 300 | 0.11 | 130 | 110:1 | |||
| NYLD-LGQ-100C | 100 | 450 | 0.1 | 200 | 110:1 | |||
| NYLD-LGQ-150A | 150 | 650 | 0,65 | 350 | 80:1 | Alluminio | ||
| NYLD-LGQ-150B | 150 | 1000 | 0,76 | 450 | 90:1 | |||
| NYLD-LGQ-200A | 200 | 1600 | 1.15 | 500 | 53:1 |
Misuratore di portata per radici di gas NYLD-LGQ Operativo Principio
(1).Il flussometro è composto da 5 parti (vedi Figura 1)
(2). Principio di funzionamento del misuratore di portata con radici di gas intelligenti (vedere la figura 2)
Il misuratore di portata intelligente con radici di gas è costituito da un alloggiamento, un rotore coniugato e un totalizzatore di flusso intelligente.Sotto l'azione della differenza di pressione tra l'ingresso e l'uscita del gas circolante (P ingresso>P>uscita), la coppia di coniugati mantiene la corretta posizione relativa del rotore attraverso l'ingranaggio di regolazione lavorato di precisione. Il gioco di lavoro ottimale tra il rotore, il rotore e l'alloggiamento, il rotore e la piastra a parete ottengono una tenuta continua senza contatto.
Per ogni giro del rotore, emette quattro volte il volume effettivo della camera di dosaggio e il numero di giri del rotore viene trasmesso al totalizzatore di flusso intelligente attraverso il dispositivo di accoppiamento di tenuta magnetica e il meccanismo di riduzione della velocità, per visualizzare il volume cumulativo del gas in uscita.(La figura mostra solo un quarto di ciclo).
(3). Principio di funzionamento del totalizzatore di flusso intelligente
Il totalizzatore di flusso intelligente è costituito da un canale analogico di rilevamento della temperatura e della pressione, un canale del sensore di flusso e un'unità a microprocessore ed è dotato di un'interfaccia di segnale esterna per emettere vari segnali.Il microprocessore nel totalizzatore di flusso intelligente esegue la compensazione della temperatura e della pressione e la correzione del fattore di compressione secondo l'equazione del gas.L'equazione del gas è la seguente:
Dove:
Qn: portata volumetrica in condizioni standard (m3/h);
Qg: portata volumetrica in condizioni di lavoro (m3/h);
Pg: pressione del misuratore al punto di rilevamento della pressione del flussimetro (KPa)
Pa: pressione atmosferica locale (KPa);
Tg: temperatura assoluta(273,15 + t) (K) del mezzo;
t: temperatura media misurata (°C);
Zn: fattore di compressione in condizioni standard;
Zg: fattore di compressione in condizioni di lavoro;
Tn: temperatura assoluta (273,15+20) (K) in stato standard;
Pa: pressione atmosferica locale (KPa);
Pn: pressione atmosferica standard (101.325KPa);
P: P = Pa + Pg.
Nota: per il gas naturale Zn/Zg=Fz2, Fz è chiamato fattore di supercompressione.Questo prodotto è calcolato secondo la formula di SY/T6143-1996 dello standard CNPC.
