Dettagli:
|
Medium: | liquido | La temperatura: | -40-130℃ |
---|---|---|---|
Pressione: | 0-2MPa | L'alimentazione elettrica: | 24VDC |
L'uscita: | SPDT | La lunghezza della guaina maerial: | 100mm |
Il collegamento: | La filettatura | ||
Evidenziare: | IP67 Trasmettitore di livello a diapason,Trasmettitore di livello a diapason SPDT,Interruttore a diapason SPDT |

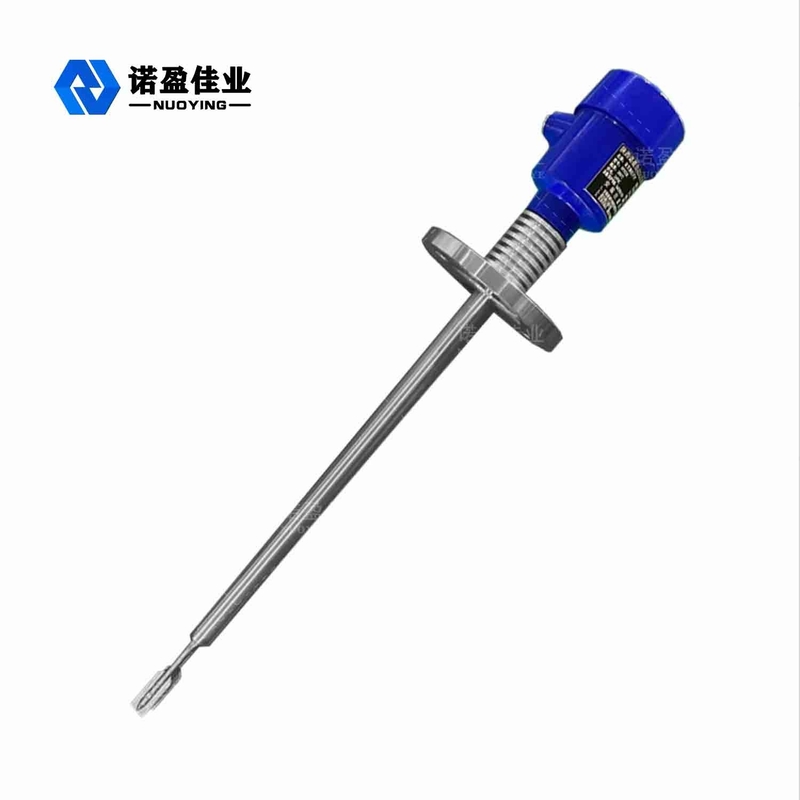

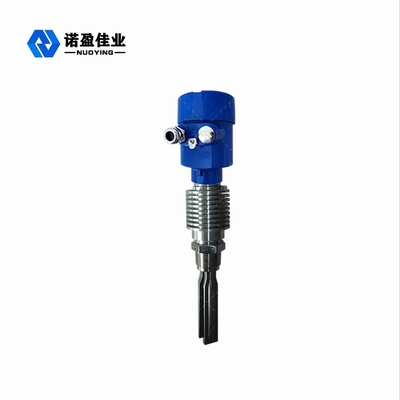

Interruttore di livello del diapason
L'interruttore di livello del diapason NYYCUK è un nuovo tipo di interruttore di livello.È adatto per quasi tutti i fluidi liquidi, ma anche per la misurazione di polveri solide o granuli fluidi a media densità.Poiché l'interruttore di livello del diapason non ha praticamente parti mobili, l'usura meccanica è relativamente bassa, quindi non necessita di manutenzione e regolazione ed è semplice e comodo da usare.
Inoltre, l'interruttore di livello adotta una nuova tecnologia straniera e chip originali importati, che presenta i vantaggi di una lunga durata, prestazioni stabili, sicurezza e affidabilità e una forte adattabilità (diversi parametri elettrici e densità del mezzo misurato non influiranno sulla misurazione) , Nessuna regolazione (non è richiesta alcuna regolazione in loco indipendentemente dal mezzo misurato) ed esente da manutenzione, è ampiamente utilizzato nel controllo di processo del livello del materiale in metallurgia, materiali da costruzione, industria chimica, industria leggera, grano e altre industrie .
Liquido interruttore di livello diapasonParametro tecnico
Applicazioni tipiche | Può essere utilizzato con la maggior parte dei fluidi, inclusi fluidi di rivestimento, fluidi aerati e fanghi |
Materiale del corpo della forcella | 304/316L (opzionale) |
Lunghezza della forcella | 44 mm (può essere personalizzato) |
Alimentazione elettrica | 24 V CC, 220 V CA |
Temperatura di lavoro | Corpo forcella -40~+180℃ Strumento -40~+80℃ |
Pressione di processo | <2,0 MPa |
Connessione al processo | Filettatura, Flangia (opzionale) |
Uscita del segnale | Uscita a relè SPDT |
Classe di protezione | IP67 |
Grado antideflagrante | ExiaⅡCT6 Ga, ExibⅡCT6 Gb |
Interruttore di livello del diapasonInstallazioneRrequisiti
Interruttore di livello del diapasonConnessione elettrica
Il cablaggio dell'interruttore di livello del diapason NYYCUK è mostrato in figura.N. 1 e N. 2 del terminale dello strumento sono l'alimentazione CA 220 V CA, N. 3 è la terra, N. 4 e N. 5 sono l'alimentazione CC 24 V CC), N. 6, N. 7, N. 8, N. 9, N. 10, N. 11 sono terminali di uscita a relè.
Quando la selezione del limite di selezione è nello stato L:
I contatti 6, 7, 9 e 10 del relè sono normalmente chiusi e i contatti 7, 8, 10 e 11 sono normalmente aperti.La luce rossa è accesa, indicando che il diapason è in uno stato vibrante.Quando il materiale tocca la spina, la spina smette di vibrare e la luce verde si accende, il relè si gira, i contatti normalmente aperti 7, 8, 10, 11 sono chiusi e i contatti normalmente chiusi 6, 7, 9, 10 sono scollegati , indicando che il diapason è in uno stato di vibrazione interrotta.
