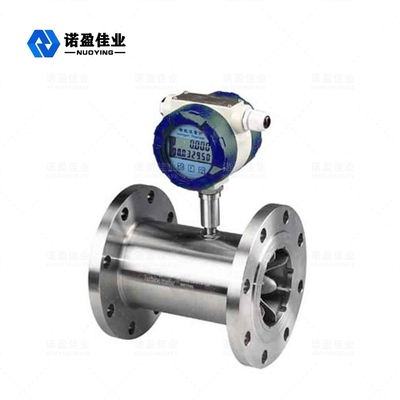

Sensore del misuratore di portata a turbina ad alta precisione Buona ripetibilità 1000 m

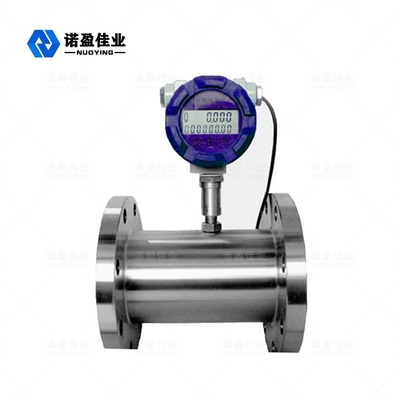

Sensore del misuratore di portata a turbina ad alta precisione Buona ripetibilità 1000 m

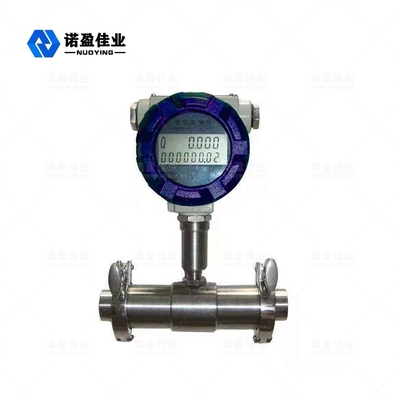

Sensore del misuratore di portata a turbina ad alta precisione Buona ripetibilità 1000 m Sensore del misuratore di portata a turbina ad alta precisione Buona ripetibilità 1000 m Sensore del misuratore di portata a turbina ad alta precisione Buona ripetibilità 1000 m

Grande immagine :  Sensore del misuratore di portata a turbina ad alta precisione Buona ripetibilità 1000 m

Dettagli:
Luogo di origine: La Cina
Marca: NUOYINGJIAYE
Certificazione: Explosion-proof certificate
Numero di modello: NYLD
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1
Prezzo: $300 to $2000
Imballaggi particolari: Imballaggio standard dell'esportazione
Tempi di consegna: 7 giorni del lavoro
Termini di pagamento: T/T
Capacità di alimentazione: 300 pezzi/pre mese

Sensore del misuratore di portata a turbina ad alta precisione Buona ripetibilità 1000 m

descrizione
Metodo nominale del diametro (millimetro) e del collegamento: 4,6,10,15,20,25,32,40 (collegamento del passo) 15,20,25,32,40 (collegamento della flangia e del pass Condizioni dell'ambiente: Temperatura: - 10~+55℃, umidità relativa: Pressione dell'atmosfera di 5%~90%: 86~106Kpa
Classe di precisione: Accuratezza regolare ±1%R, ±0.5%R, più alta accuratezza ±0.2% R Linea di trasmissione del segnale: STVPV 3×0.3 (tre cavi), 2×0.3 (due cavi)
Tasso della gamma di misura: 1:10,1: 15,1:20 Materiale dello strumento: acciaio inossidabile 304; acciaio inossidabile 316L; ecc.
classe a prova di: ExdIIBT6 Classe di protezione: IP65
Evidenziare:

Misuratore di portata a turbina ad alta precisione

,

sensore misuratore di portata a turbina 1000 m

,

contatore di gas a turbina da 1000 m



NYLDTurbina Misuratore di flusso



Il NYLDil misuratore di portata a turbina (Abbr. TUF) è un tipo principale di misuratori di portata a girante che include anche l'anemoscopio e il contatore dell'acqua.TUF è composto da Sensor e Conversion-Show.Il sensore reagisce alla velocità media del fluido con rotore multilame in modo da ipotizzare il valore della portata e il valore della portata cumulativa.La velocità (o cerchi) del rotore può essere rilevata tramite meccanismo, induzione elettromagnetica, fotoelettricità, prima di visualizzare e trasmettere i record tramite dispositivo di lettura.
Si dice che l'America annunciò il primo brevetto TUF all'inizio del 1886. Il brevetto nel 1914 registrava che il valore del flusso TUF è rilevante per la frequenza.Il primo TUF sviluppato nel 1938 viene applicato alla misurazione del flusso di carburante nell'aeromobile.È finalmente possibile utilizzarlo nell'industria fino alla fine della seconda guerra mondiale, poiché è urgente che il motore a reazione e il carburante liquido richiedano uno strumento di misurazione del flusso ad alta precisione e risposte rapide.Al giorno d'oggi, può essere ampiamente utilizzato nei settori petrolifero, chimico, della difesa, della scienza, della misurazione, ecc.
NYLDi misuratori di portata a turbina della serie disegnano la tecnologia leader che si integra con un design avanzato per produrre la nuova generazione di misuratori di portata a turbina con le caratteristiche di struttura semplice, peso leggero, alta precisione, buona ripetibilità, reazione flessibile, installazione/manutenzione/applicazione convenienti ecc. È ampiamente applicato per misurare il liquido di cui la viscosità cinematica è inferiore a 5 * 10-6㎡ / s e non ha impurità di fibra, grano ecc. E nessuna interazione corrosiva con l'acciaio inossidabile 1Cr18Ni9Ti, 2Cr13 e A12O3 e lega dura nella guarnizione tubi.Il liquido della cinematica superiore a 5 * 10-6㎡/s può essere misurato dopo la calibrazione del liquido reale del misuratore di portata.Può essere utilizzato nel controllo di valore, sirena in eccesso, se coordinato con apposito strumento di visualizzazione.Quindi è lo strumento ideale per misurare il valore della portata e risparmiare energia.



NYLDTurbina Misuratore di flusso Parametri di base/Specifiche tecniche



Specifica tecnica



Diametro nominale (millimetro)

e Metodo di connessione

4,6,10,15,20,25,32,40 (raccordo battistrada)

15,20,25,32,40 (raccordo battistrada e flangia)

50,65,80,100,125,150,200 (attacco flangiato)

Classe di precisione

Precisione regolare ±1%R, ±0,5%R,

Massima precisione ±0,2% R

Tasso di intervallo di misurazione 1:10,1:15,1:20
Materiale strumentale acciaio inossidabile 304;acciaio inossidabile 316L;eccetera.
Media temperatura (℃) -20 ~ +120 ℃
Condizioni ambientali

Temperatura:-10~+55℃,

Umidità relativa: 5%~90%

Pressione atmosferica: 86~106Kpa

Uscita del segnale

Sensore: segnale di frequenza degli impulsi,

basso livello≤0.8V

alto livello≥8V.

Trasmettitore: segnale di corrente

4~20 mA CC

due fili

Fornire energia

Sensore: +12V CC, +24V CC (opzione)

Trasduttore: +24V CC

Misuratore del tipo di visualizzazione della scena: cella al litio da 3,2 V

Linea di trasmissione del segnale STVPV 3×0.3 (tre fili), 2×0.3 (due fili)
Distanza di trasmissione ≤1000m
Interfaccia di linea di segnale Filettatura interna M20×1,5
Classe antideflagrante ExdIIBT6
Classe di protezione IP65



Campo di misura e pressione di esercizio per liquidi



Nominale

Diametro

(mm)

Portata regolare (m3/h)

Portata in espansione

(m3/ora)

Pressione di tolleranza regolare (Mpa)

Pressione di tolleranza speciale (Mpa)

(attacco flangiato)

DN4 0,04—0,25 0,04—0,4 6.3 12, 16, 25
DN6 0,1—0,6 0,06—0,6 6.3 12, 16, 25
DN10 0.2—1.2 0,15—1,5 6.3 12, 16, 25
DN15 0,6—6 0,4—8 6.3, 2.5 (flangia) 4.0, 6.3, 12, 16, 25
DN20 0,8—8 0,45—9 6.3, 2.5 (flangia) 4.0, 6.3, 12, 16, 25
DN25 1—10 0,5—10 6.3, 2.5 (flangia) 4.0, 6.3, 12, 16, 25
DN32 1.5—15 0,8—15 6.3, 2.5 (flangia) 4.0, 6.3, 12, 16, 25
DN40 2—20 1—20 6.3, 2.5 (flangia) 4.0, 6.3, 12, 16, 25
DN50 4—40 2—40 2.5 4.0, 6.3, 12, 16, 25
DN65 7—70 4—70 2.5 4.0, 6.3, 12, 16, 25
DN80 10—100 5—100 2.5 4.0, 6.3, 12, 16, 25
DN100 20—200 10—200 2.5 4.0, 6.3, 12, 16, 25
DN125 25—250 13—250 1.6 2.5, 4.0, 6.3, 12, 16
DN150 30—300 15—300 1.6 2.5, 4.0, 6.3, 12, 16
DN200 80--800 40—800 1.6 2.5, 4.0, 6.3, 12, 16



Campo di misura e pressione di esercizio per gas



Modello

Diametro

(mm)

Portata

(m3/ora)

Portata iniziale

(m3/ora)

Pressione di tolleranza (Mpa)

(attacco flangiato)

25A

25 (1”)



0,7—7 0.6 4.0 Flangia o Filettatura
25B 1.5—15 1.0 4.0 Flangia o Filettatura
25C 3—30 2.0 4.0 Flangia o Filettatura
40A 40 (1,5”) 4—40 2.5 4.0 Flangia o Filettatura
40B 8—80 3 4.0 Flangia o Filettatura
50A 50 (2”) 10—100 3.5 4.0 Flangia
50B 15—150 4 4.0 Flangia
80 80 (3”) 15—300 4 1.6 Flangia
100 100 (4”) 20—400 5 1.6 Flangia
150 150 (6”) 50—1000 8 1.6 Flangia
200 200 (8”) 100—2000 20 1.6 Flangia
250 250 (10”) 150—3000 30 1.6 Flangia
300 300 (12”) 200—4000 40 1.6 Flangia



NYLDTurbina Misuratore di flusso Operativo Principio



Quando il liquido misurato scorre attraverso il sensore, la pala azionata inizia a girare, la cui velocità è direttamente proporzionale alla portata media nel tubo.Il giro della paletta cambia periodicamente il valore della resistenza magnetica del trasduttore magnetoelastico.Il flusso magnetico nella bobina di prova magnetica cambia ciclicamente con essa per produrre una tensione indotta periodica, è il segnale dell'impulso, che verrà inviato al display per mostrarlo dopo essere stato amplificato dalla lente d'ingrandimento.

L'equazione della portata del misuratore di portata a turbina include sia quella pratica che quella teorica:

  • Equazione pratica:

Qv=cazzo

Qm= Qv

Qvsi riferisce alla portata volumetrica, (unità: m3/S)

Qmsi riferisce alla portata massica, (unità ㎏/s)

f : fare riferimento alla frequenza del segnale di uscita (unità Hz)

k : fare riferimento al fattore Flussometro, (unità P/m3).

La relativa curva del fattore del flussometro e della portata è nel grafico (Diagramma: curva caratteristica del flussometro a turbina).Come vedi, la curva fattoriale può essere divisa in due parti di linearità e non linearità.La parte lineare rappresenta i due terzi dell'intera curva, caratteristica correlata alla struttura, alle dimensioni dei sensori e alla viscosità del fluido.La caratteristica nella parte di non linearità è influenzata dalla forza di attrito del cuscinetto, dalla resistenza alla viscosità del liquido.Quando la portata è inferiore al limite inferiore del sensore, il fattore dello strumento aumenta rapidamente con esso.Il valore della perdita di pressione e la portata sono simili a relazioni quadrate.Se la portata ha superato il limite superiore, prestare attenzione a prevenire la cavitazione.Quando i misuratori di portata a turbina hanno una struttura simile, le loro curve hanno caratteristiche simili ma hanno errori di sistema diversi.



Sensore del misuratore di portata a turbina ad alta precisione Buona ripetibilità 1000 m 0



Il fattore del sensore può essere calcolato dallo strumento di calibrazione, che potrebbe non tenere conto del meccanismo del fluido interno del sensore, e può essere confermato dalla portata in ingresso e dai segnali di frequenza impulsivi emessi.Quindi possiamo vedere il sensore come una scatola nera, comoda per l'applicazione.Si noti tuttavia che il fattore di conversione (o fattore strumentale) deve soddisfare alcune condizioni la cui condizione di calibrazione è la condizione di riferimento.Se si discosta da questa condizione, il fattore cambierà.Le modifiche sarebbero determinate in termini di tipo di sensori, condizioni di installazione del tubo e parametri fisici del fluido.

  • Equazione teorica della portata:

Secondo il teorema del momento della quantità di moto può elencare l'equazione del moto della girante.

Jdwdt=M1-M2-M3-M4

Nella formula,

J: momento d'inerzia della girante;

dwdt:accelerazione di rotazione;

m1: Coppia azionata dal liquido

m2: Momento di resistenza viscoso

m3: Momento di attrito del cuscinetto

m4: Momento magnetico.

Quando la girante ruota a velocità costante, Jdwdt=0 e M1=M2+M3+M4.Attraverso l'analisi in teoria e la verifica in esperimento, si può dedurre la formula che è:

n=Aqv+B-CQv

Nella formula,

n: si riferisce alla velocità di rotazione della girante;

Qv: si riferisce alla portata volumetrica;

A: i fattori relativi alle proprietà fisiche del fluido (includono densità, viscosità, ecc.), parametri della struttura della girante (angolo delle pale, diametro della girante, area della sezione trasversale del canale di flusso, ecc.);

B: i fattori relativi al gap della paletta superiore e alla distribuzione della velocità del flusso del fluido;

C: il fattore relativo al momento di attrito.

Gli studiosi nazionali ed esteri hanno proposto molte equazioni di flusso in teoria, applicate a varie strutture di sensori e condizioni di lavoro dei fluidi.Fino ad ora, la caratteristica idrodinamica degli strumenti a turbina non è ancora chiara, poiché ha una relazione complicata con le proprietà fisiche del fluido e le caratteristiche di flusso.Ad esempio, quando appare una distribuzione della velocità vorticosa e asimmetrica nel campo di flusso, le caratteristiche idrodinamiche sono molto complicate.

Quindi i fattori strumentali non possono essere dedotti dalla formula teorica, possono essere confermati dalla calibrazione del flusso reale.Ma la formula teorica è stata significativa nella pratica.Può essere utilizzato nell'istruzione nella progettazione del parametro della struttura del sensore e nella previsione e nella valutazione della regola di modifica del fattore strumentale.



NYLDTurbina Misuratore di flusso Caratteristica

  • Elevata precisione (precisione regolare ± 1% R, ± 0,5% R, massima precisione ± 0,2% R);
  • Buona ripetibilità (a breve termine si raggiunge lo 0,05%--0,2%), priorità da utilizzare nel regolamento commerciale per la sua elevatissima precisione nella calibrazione regolare o in linea.
  • L'uscita del segnale di frequenza degli impulsi è applicabile al calcolo della totalità e alla connessione al computer senza deriva zero e forte capacità anti-interferenza.
  • È possibile ottenere l'alta frequenza (3-4 kHz) e ha un'alta risoluzione.
  • Ampia gamma: il diametro medio o grande può raggiungere 1:20 e i diametri piccoli sono 1:10.
  • Struttura compatta e leggera, installazione e manutenzione convenienti, ampia capacità di applicazione.
  • Applicazione alla misurazione ad alta pressione con il suo foro di apertura non necessario da realizzare in strumenti ad alta pressione.
  • I sensori in versione completa su misura possono essere progettati per diversi tipi di tipi in base alle esigenze speciali degli utenti.Ad esempio, tipo a bassa temperatura, tipo ad alta pressione, tipo sanitario, ecc.
  • È possibile eseguire il tipo a inserimento, applicabile alla misurazione di diametri normali di grandi dimensioni per la sua ridotta perdita di pressione, il prezzo basso, l'arresto del flusso non necessario per estrarlo e l'installazione e la manutenzione convenienti.

NYLDTurbina Misuratore di flussoCategoria



1. Le serie NYLD possono essere suddivise in due categorie per funzione:

  • Sensore/trasmettitore di flusso a turbina
  • Misuratore di portata a turbina con integrazione intelligente

2. Illustrazione della funzione:



Sensore/trasmettitore di flusso a turbina

Questo tipo di prodotti non ha alcuna funzione di visualizzazione della scena, produce solo segnali per trasmettere l'uscita a distanze lontane.I segnali di flusso possono essere suddivisi in impulsi o segnali di corrente (4-20 mA).Questo strumento ha un prezzo basso, un assemblaggio elevato, dimensioni ridotte, quindi può essere applicabile per abbinare un secondo display, PLC, DCS e un sistema di controllo del computer da utilizzare.

A seconda delle diverse uscite di segnale, può essere suddiviso in tipi NYLD-N e NYLD-A.



Sensore NYLD—N
Alimentazione 12--24 V CC, uscite a impulsi a tre fili,
alto livello≥8V, basso livello≤0.8V, distanza di trasmissione del segnale≤1000M.



NYLD: un trasmettitore
Alimentazione 24 V CC, uscita del segnale di corrente a due fili (4—20 mA), distanza di trasmissione del segnale ≤ 1000 M.



Misuratore di portata a turbina a integrazione intelligente
Adotta un'avanzata tecnologia a microprocessore a chip singolo a bassissimo consumo energetico per creare un nuovo misuratore di portata intelligente con sensore di flusso a turbina e integrazione del display di calcolo cumulativo.Presenta molti ovvi vantaggi che sono display LCD a doppia fila sulla scena, struttura compatta, lettura diretta e chiara, alta affidabilità, anti-interferenza da alimentazione esterna, attacco anti-tuono e basso costo, ecc.
Ha i tre punti dei fattori strumentali rettificati, compensati in modo intelligente non lineare e la revisione sulla scena.
Il display LCD ad alta chiarezza mostra simultaneamente sia la portata istantanea (quattro cifre valide) sia la portata cumulativa (otto cifre valide e la portata cumulativa (otto cifre valide con reset). Tutti i dati validi possono essere conservati per dieci anni. Questo tipo di turbina i misuratori di portata sono tutti prodotti antideflagranti e la classe antideflagrante è ExdIIB6.
Questo tipo di misuratori di portata a turbina può essere suddiviso in tipo NYLD—B e NYLD—C in termini di potenza di alimentazione e metodi di trasmissione del segnale remoto.
Tipo NYLD—B: alimentazione 3.2V10AH (batteria al litio) può funzionare continuamente per più di quattro anni, ma nessun segnale in uscita.
Tipo NYLD—C: fornisce alimentazione 24 V CC all'esterno, emette un normale segnale di corrente a due fili (4-20 m A) e può aggiungere comunicazioni RS485 o HART in base alla diversa richiesta della scena.



NYLDTurbina Misuratore di flussoTipo di scelta



Modello Spiegazione
NYLD- □/ □/ □/ □/ □/ □/ □







DN

(mm)









4































































































































































































































4 mm, portata normale 0,04-0,25 m3/h, ampio intervallo di flusso 0,04-0,4 m3/h
6 6 mm, portata normale 0,1-0,6 m3/h, ampio intervallo di flusso 0,06-0,6 m3/h
10 10 mm, portata normale 0,2-1,2 m3/h, ampio intervallo di flusso 0,15-1,5 m3/h
15 Gamma di flusso normale di 15 mm 0,6-6 m3/h, ampio intervallo di flusso 0,4-8 m3/h
20 Gamma di flusso normale di 20 mm 0,8-8 m3/h, ampio intervallo di flusso 0,4-8 m3/h
25 Gamma di flusso normale di 25 mm 1-10 m3/h, ampia gamma di portata 0,5-10 m3/h
32 Gamma di flusso normale di 32 mm 1,5-15 m3/h, ampio intervallo di flusso 0,8-15 m3/h
40 Gamma di flusso normale di 40 mm2-20m3/h, ampia portata 1-20 m3/h
50 Gamma di flusso normale di 50 mm4-40m3/h, ampia portata 2-40 m3/h
65 Gamma di flusso normale di 65 mm7-70m3/h, ampia portata 4-70 m3/h
80 Gamma di flusso normale di 80 mm 10-100 m3/h, ampia portata 5-100 m3/h
100 Portata normale di 100 mm: 20-200 m3/h, ampia portata 10-200 m3/h
125 Gamma di flusso normale di 125 mm25-250m3/h, ampia portata 13-250 m3/h
150 Gamma di flusso normale di 150 mm 30-300 m3/h, ampia portata 15-300 m3/h
200 Gamma di flusso normale di 200 mm80-800m3/h, ampia portata 40-800 m3/h





Tipo



n Tipo base, alimentazione +12V, uscita impulsiva, livello altol≥l8V, livello basso≤0,8V
UN Uscita di corrente a due fili 4—20 mA, tipo a trasmissione remota.
B Alimentazione a batteria, tipo di visualizzazione della scena.
C display scene/4—20m A due fili di uscita in corrente
C1 Visualizzazione scenari/Protocollo di comunicazione RS485
C2 Visualizzazione scene/protocollo di comunicazione HART
  Classe di precisione 05         Classe di precisione 0,5
10 Classe di precisione 1.0

Campo di misura

marchio

w       Turbina ad ampia portata
S Turbina con range di misura standard
Materiali S Acciaio inossidabile 304
l Acciaio inossidabile 316(L).
A prova di esplosione n Nessun segno, non a prova di esplosione
e A prova di esplosione (ExdIIBT6)
Classe di pressione n Normale (fare riferimento all'immagine precedente)
H(x) Alta pressione (fare riferimento all'immagine precedente)



Nota: DN15—DN40 necessitano di una connessione filettata regolarmente, ma possono essere trasformati in una connessione flangiata aggiungendo "FL" al diametro nominale alla sua estremità.



NYLDTurbina Misuratore di flussoDimensioni dell'installazione



Sensore del misuratore di portata a turbina ad alta precisione Buona ripetibilità 1000 m 1



Sensore del misuratore di portata a turbina ad alta precisione Buona ripetibilità 1000 m 2



Sensore del misuratore di portata a turbina ad alta precisione Buona ripetibilità 1000 m 3







Diametro nominale (millimetro) L(mm) G D(mm) d (mm) numero di buca
4 295 G1/2
6 330 G1/2
10 450 G1/2
15 75 G1 φ65 φ14 4
20 80 G1 φ75 φ14 4
25 100 G5/4 φ85 φ14 4
32 140 G2 φ100 φ14 4
40 140 G2 φ110 φ18 4
50 150   φ125 φ18 4
65 170 φ145 φ18 4
80 200 φ160 φ18 8
100 220 φ180 φ18 8
125 250 φ210 φ25 8
150 300 φ250 φ25 8
200 360 φ295 φ25 12



NYLDTurbina Misuratore di flussoPrecauzioni nell'installazione



(1) Il sito di installazione:
Il sensore deve essere installato nei siti in cui è conveniente effettuare la manutenzione, non presentare vibrazioni del tubo, forti interferenze elettromagnetiche e influenze di radiazioni calde.Il tipico sistema di installazione dei tubi del misuratore di portata a turbina segue come l'immagine.Ciascuna parte della configurazione può essere scelta in base agli oggetti misurati, che non servono a tutti.È sensibile al flussometro a turbina all'aberrazione di velocità e al flusso rotante, quindi il sensore in ingresso dovrebbe essere il flusso del tubo sufficientemente sviluppato e corrispondere al tubo diritto o al raddrizzatore necessario.Se le componenti a monte della resistenza del flusso sono variabili, la lunghezza della tubazione a monte generalmente non è inferiore a 20D e la lunghezza della tubazione a valle non è inferiore a 5D.Se lo spazio di installazione non soddisfa queste richieste, il raddrizzatore di flusso può essere installato tra il componente della resistenza di flusso e il sensore.Il sensore deve essere installato all'esterno dove evita il sole diretto e la pioggia.



Tipi di componenti a monte Singola curva ad angolo di 90° Doppie curve ad angolo di 90° allo stesso livello Doppie curve ad angolo di 90° a diversi livelli Tubo di riduzione concentrico Aprire tutta la valvola Aprire la semivalvola Lunghezza lato a valle
L/DN 20 25 40 15 20 50 5



(2) L'installazione richiede il collegamento con i tubi:
Il sensore installato orizzontalmente richiede che l'inclinazione della tubazione non sia visibile (generalmente entro 5°) e quello installato verticalmente dovrebbe essere uguale a quello. .È necessario assicurarsi che il tubo di by-pass non presenti perdite durante la misurazione.
La posizione del sensore in una nuova tubazione viene prima sostituita in un tubo corto.Dopo che la conduttura all'interno è stata liberata, il tubo corto può essere sostituito formalmente nel sensore.Poiché questo passaggio è sempre stato considerato, il sensore potrebbe spesso essere danneggiato durante lo sgombero della tubazione.
Se il fluido misurato contiene impurità, il filtro deve essere installato prima del sensore del lato a monte.Per il liquido a flusso continuo è necessario installare due set di filtri che eliminano le impurità a turno, oppure scegliere un filtro di tipo autopulente.Se l'aria si mescola al liquido, l'eliminatore deve essere installato a monte.La bocca del filtro o dell'eliminatore deve essere condotta in un luogo sicuro.
Se la posizione del sensore è nel punto più basso della tubazione, la valvola di scarico deve essere fissata dopo il sensore per scaricare regolarmente l'impurità al fine di evitare il deposito di abitazione.Se il liquido misurato è facile da aerare, la pressione di uscita del sensore dovrebbe essere maggiore di Pmin per evitare sacche d'aria che potrebbero danneggiare la precisione e il tempo di vita.
Pmin=2⊿P+1.25Pv Pa
Pmin: la pressione più bassa, Pa;
⊿P: la perdita di carico mentre la portata del sensore è la maggiore Pa;
Pv : la pressione di vapore di saturazione quando la temperatura di utilizzo arriva al punto più alto Pa.

La valvola di controllo del flusso deve essere fissata a valle del sensore e la valvola di intercettazione a monte deve essere aperta, la cui
le valvole potrebbero non produrre vibrazioni e perdite verso l'esterno.Per l'intervallo di flusso che potrebbe rendere il flusso invertito dovrebbe impedire il
flusso invertito del fluido con fissaggio della valvola di ritegno.Sia il sensore che la tubazione devono essere concentrici.La rondella sigillata



NYLDTurbina Misuratore di flussoModo di connessione







Sensore/trasmettitore di flusso turbina:(modello NYLD-N, modello NYLD-A)


1. Tipo base:



Sensore del misuratore di portata a turbina ad alta precisione Buona ripetibilità 1000 m 4



Tipo NYLD-N Collegamento flussometro a turbina



Sensore del misuratore di portata a turbina ad alta precisione Buona ripetibilità 1000 m 5



Modo di collegamento del trasmettitore a turbina tipo NYLD-A



Sensore del misuratore di portata a turbina ad alta precisione Buona ripetibilità 1000 m 6


2. Tipo antiesplosione:


Tipo di collegamento del sensore del flussometro a turbina tipo NYLD-N:



Sensore del misuratore di portata a turbina ad alta precisione Buona ripetibilità 1000 m 7



Modo di collegamento del trasmettitore di flusso a turbina tipo NYLD-A:



Sensore del misuratore di portata a turbina ad alta precisione Buona ripetibilità 1000 m 8



Misuratore di portata a turbina a integrazione intelligente (modello NYLD-C)



Sensore del misuratore di portata a turbina ad alta precisione Buona ripetibilità 1000 m 9



NYLDTurbina Misuratore di flussoApplicazione



Misuratore di portata a turbina tipo base NYLD-N:

Questo sensore è stato calibrato e regolato prima della vendita, quindi non è necessario esaminarlo.

Il sensore si combina con il visualizzatore: in primo luogo, controllando la caratteristica di uscita (l'intervallo di frequenza degli impulsi, il livello, l'ampiezza ecc.) che dovrebbe corrispondere alla funzione di ingresso del visualizzatore.I parametri del display devono essere impostati in termini di fattori del sensore.Anche la potenza del sensore, il filo e la resistenza devono corrispondere tra loro. Inoltre, l'amplificatore preposizionale del sensore deve essere considerato per evitare interferenze elettromagnetiche, ad esempio per agire a prova di pioggia.

Trasmettitore di flusso a turbina NYLD-A:

Questo trasmettitore deve essere impostato sul punto zero dell'uscita della portata e sul valore dell'intera gamma in base alla richiesta del cliente al momento dell'acquisto.

Quando il flussometro funziona e il punto zero dell'uscita della portata deve essere regolato in loco, il metodo di funzionamento è il seguente:

Chiudere le valvole del tubo del flussometro, verificare che non vi sia portata nel tubo;acceso, il misuratore di corrente collegato in serie può monitorare la corrente di uscita del misuratore di portata;regolare leggermente il potenziometro W502 sul circuito stampato per riportare la corrente di uscita a 4 m A.

Nota: il valore dell'intera gamma del misuratore di portata non può essere regolato in loco dopo il suo funzionamento;Se necessario, restituiscilo alla fabbrica per completarlo nell'installazione standard in base alle tue esigenze.



NYLDTurbina Misuratore di flussoPrecauzioni nell'uso



(1) L'ordine di commutazione in esecuzione
※Il sensore che non ha il tubo di diramazione dovrebbe aprire leggermente la valvola a monte di metà, quindi la valvola a valle.Quando si esegue per un po' di tempo con una piccola portata (circa dieci minuti), aprire l'intera valvola a monte e la valvola a valle alla portata normale.
※Il sensore con diramazione deve prima aprire la valvola del tubo di diramazione, la semivalvola a monte, la valvola a valle, chiudere la valvola di diramazione a una portata ridotta e funzionare per un po'.Quindi aprire tutta la valvola a monte, chiudere tutta la valvola di derivazione (assicurarsi che non vi siano perdite), infine regolare la valvola a valle alla portata necessaria.
(2) Il fluido a bassa e alta temperatura si avvia
Quando il fluido a bassa temperatura scorre attraverso il tubo, prima l'acqua deve essere espulsa, quindi deve funzionare per quindici minuti con un flusso minimo e aumentare gradualmente fino al flusso normale.Quando si interrompe il flusso, dovrebbe anche ridursi gradualmente per avvicinarsi alla temperatura del tubo e alla temperatura ambiente.
Il funzionamento del fluido ad alta temperatura è simile a quello a bassa temperatura.
(3)Altre note:
1) L'apertura e la chiusura della valvola devono essere lente.Se adottato l'interruttore di controllo automatico, è meglio utilizzare il modo "due aperti, due chiusi" per evitare che il fluido contro la ruota a palette lo danneggi.
2) Controllare la pressione a valle del sensore per adottare misure per prevenire la cavitazione.
3) Poiché i fattori del sensore potrebbero sembrare cambiare, è necessario calibrare regolarmente lontano dalla linea del tubo.Se il flusso non rientra nell'intervallo consentito, è necessario sostituire il sensore.
4) La pulizia del tubo deve essere confermata dagli standard di direzione del flusso, valore, pressione e temperatura utilizzati ecc., In caso contrario, la precisione può diminuire e persino danneggiare.
5) Rafforzare il controllo del sensore per garantire un funzionamento normale a lungo.Come trovare l'anormale, la misura dovrebbe essere presa.Ad esempio, sentire la voce anormale mentre monitora la rotazione della ruota a palette.





NYLDTurbina Misuratore di flussoProblema e soluzione





problema Possibile motivo soluzione
Nessuna visualizzazione o nessuna aggiunta totale quando il liquido scorre normalmente.

Dai un'occhiata:

1) circuito aperto.contatto allentato (wire power wirefuseboilPCB)

2) la ruota a palette non ha rotazione

1) trova il punto del problema con il contatore elettrico o sostituisci questo circuito stampato con uno di riserva.

2) pulire o sostituire la ruota a palette e assicurarsi che non si sfreghi con le parti vicine.

Il flusso che mostra sta gradualmente diminuendo.

1) il filtro si blocca

2) la valvola nel tubo è allentata fino al nucleo

3) la ruota a palette presenta impurità

1) pulire il filtro

2) riparare o sostituire la valvola

3) pulire il sensore, quindi calibrare nuovamente

Il suo schermo ha ancora il flusso che mostra quando il liquido non ha flusso

1) il cavo non ha un buon filo di terra con l'interferenza esterna;

2) il tubo con vibrazione per produrre segnale di errore

3) la valvola di intercettazione presenta perdite con perdita di flusso

4) il circuito interno o il componente del display è danneggiato per produrre interferenza

1) riparare o sostituire per avere un buon filo di terra;

2) rafforzare la linea del tubo o installare un blacket per evitare vibrazioni;

3) effettuare o sostituire la valvola

4) controllare e ripulire gradualmente la fonte di interferenza.

Il valore visualizzato ha una differenza evidente con la stima dell'esperienza

1) Il tunnel interno del sensore è errato;

2) L'interno del sensore presenta cavitazione;

3) Il flusso all'interno del tubo causa problemi

4) L'interno dell'espositore è sbagliato

5) L'effetto del materiale a magneti permanenti è sempre più debole

6) Il flusso reale non rientra nel suo intervallo normale

1)-4) è necessario prima trovare una causa in modo da utilizzare i metodi corretti;

5) sostituire il materiale del magnete

6)scegliere il sensore adatto





NYLDTurbina Misuratore di flussoTrasporto e Stoccaggio



Il sensore deve essere inserito nella solida scatola di legno (di piccoli diametri possono essere inseriti nella scatola) e non può essere libero di oscillare nella scatola.Durante il trasporto, è necessario prestare attenzione a posare e rifiutare di caricare o scaricare in modo croccante.
Il luogo di prenotazione deve essere confermato alle seguenti condizioni:
1. evitare pioggia e umidità;
2. evitare vibrazioni meccaniche e colpi;
3. intervallo di temperatura: -20 ℃--+55 ℃;
4.umidità relativa: non superiore all'80%;
l'ambiente 5.ambient non include il gas corrosivo.


Precauzioni nel disimballaggio


Quando si apre la scatola, i file e l'accessorio devono essere completi.I file nella confezione includono un manuale utente, un pezzo di certificato di prova e un pezzo di distinta di imballaggio.Il sensore dovrebbe essere osservato se si verifica un danno durante il trasporto in modo da affrontarlo bene.Gli utenti devono proteggere il certificato dalla perdita, altrimenti non è possibile impostare i fattori dello strumento.



Conoscenze necessarie su ordinazione


L'utente deve notare che al momento dell'ordine del misuratore di portata a turbina, è necessario scegliere la specifica del modello corretta in base al diametro nominale del fluido, alla pressione di esercizio, alla temperatura di esercizio, all'intervallo di flusso, alla categoria del fluido e alle condizioni circostanti.Il sensore di tipo antideflagrante dovrebbe essere scelto quando si ha una richiesta antideflagrante e si notano rigorosamente le classi antideflagranti.
Quando lo strumento di visualizzazione è abbinato dalla nostra azienda, fare riferimento alle relative istruzioni per scegliere il modello corretto o utilizzare il nostro design di ingegnere tecnologico per la vostra scelta in termini di offerta di informazioni.Il cavo utilizzato nell'invio del segnale desiderato dovrebbe fornire la lunghezza e le specifiche.
Integrazione intelligente del flussometro a turbina (NYLD-B/C NYLD-B/C)



Sensore del misuratore di portata a turbina ad alta precisione Buona ripetibilità 1000 m 10



Caratteristiche Nome del terminale Connessione
Bifilare 4-20MA V+ Anodo a due fili 4-20MA
V- Elettrodo negativo 4-20MA a due fili
Uscita a impulsi V+ Positivo di alimentazione 12/24V
V- 12/24V Negativo di alimentazione
Uscita a impulsi Uscita a impulsi
485 Uscita UN 485 Una fine
B 485 B Fine
Uscita 1-5V V+ Positivo di alimentazione 24V
V- 24V Negativo di alimentazione
UN Uscita 1-5V +
B Uscita 1-5V -
Terminali alimentati a batteria T+ Positivo della batteria da 3,6 V
T- Negativo della batteria da 3,6 V


Condizione di lavoro Premere ">", Immettere l'interfaccia di immissione della password, Premere "<"bond, Circa 1,2 secondi Iniziare a digitare la password.
Impostare una password per il 2010 (Operazione ingegnere)Figura 2
Descrizione chiave:
Premere il pulsante "<" (premere il pulsante "<" per circa 1,2 secondi rappresenta la conferma)
Premere il pulsante "+" (premere il pulsante "<" per circa 1,2 secondi significa uscire)
Premere il pulsante “+” Nello stato di immissione Ciclo per modificare il valore in corrispondenza del cursore
Premere il pulsante “<” Sposta l'immissione della posizione corrente del cursore
Premere lo stato di input“<”, Passcode Il diritto di accedere al menu , The Wrong Ritorno allo stato iniziale di input



Sensore del misuratore di portata a turbina ad alta precisione Buona ripetibilità 1000 m 11



Istruzioni per l'uso del quadro strumenti



Numero del sottomenu Visualizzazione del menu Significato Selezionare l'elemento o Intervallo di valori
1 Selezione dell'unità di flusso Selezione unità di flusso (impostazione predefinita 0)

0:m³/h 1:m³/h 2:L/h 3:L/m

4:+/h 5:+/h 6:kg/h 7:kg/m

2 Selezione dell'algoritmo Selezione algoritmo (impostazione predefinita 0) 00:Portata volumetrica convenzionale,01:Portata massica convenzionale,02:Portata volumetrica gas convenzionale,03:Portata massica gas convenzionale
3 Coefficiente di flusso Coefficiente di flusso (predefinito 3600) Impostare il fattore metro, UnitsP/m³
4 Flusso di uscita a fondo scala Flusso di uscita fondo scala (predefinito 1000) Quando lo strumento emette segnali analogici 4-20MA Il valore deve essere impostato, non su 0 unità e unità di flusso coerenti
5 Impostazione della densità Impostazione della densità (predefinita 1.0) Quando l'algoritmo per selezionare il flusso di massa (01. 03), Questo deve essere impostato, Unità: KG/m³
6 Impostazioni di temperatura Impostazioni della temperatura (predefinito 0,0) Impostare il valore della temperatura, scegliere 02. 03 Algoritmo, Deve essere impostato, Unità: ℃
7 Impostazioni di pressione assoluta Impostazione della pressione assoluta del gas ---
8 Il traffico ridotto Imposta la rimozione della percentuale dell'ingresso a impulsi Quando il valore% della rimozione completa del traffico è compreso tra 0 e 100, utilizzare questa modalità corrente e l'intervallo del tipo di impulso deve essere impostato correttamente
9 485 Indirizzo Impostare la comunicazione seriale RS485 Ambito: 0-255
10 Tempo di smorzamento Impostazione del tempo di smorzamento dell'uscita del display (4S predefinito) Impostare l'uscita di corrente e visualizzare il tempo di smorzamento, per evitare la corrente di uscita con le fluttuazioni del flusso e visualizzare l'intervallo: 2-32
11 Cancella il flusso totale Cancella il flusso totale Cancella il flusso totale Scegli "SI", premi "E"

Dettagli di contatto
Xi 'an West Control Internet Of Things Technology Co., Ltd.

Persona di contatto: Gao

Telefono: 18792851016

Invia la tua richiesta direttamente a noi (0 / 3000)
