Dettagli:
|
| Diametro: | DN15~DN200 | Materiale di misurazione del tubo: | 316L, 304, 304 allineati con PTFE |
|---|---|---|---|
| Rapporto della gamma: | Di tipo corrente: 10:1; Tipo speciale: 20:1 | Temperatura media: | Norma: - 40~+100℃ |
| Collegamento: | Flangia, morsetto, filo, filo di sanità di mente | Accuratezza: | 1,5% |
| Evidenziare: | Bagnato rotametro della metropolitana della lega per caratteri,Misuratore di portata del rotametro del gas,Rotametro liquido della metropolitana del metallo |
||

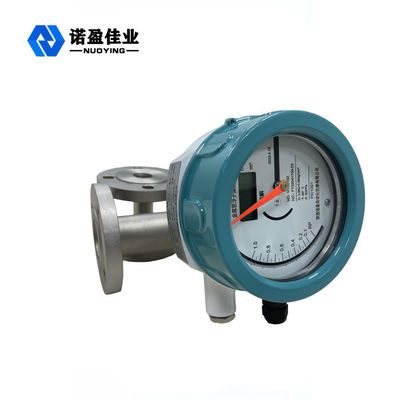

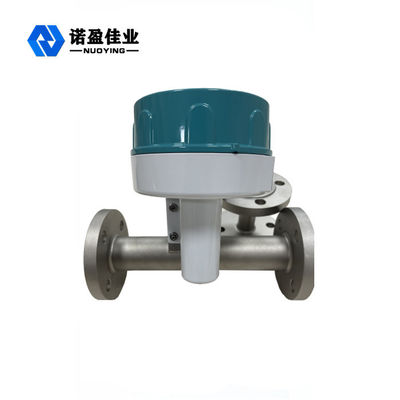

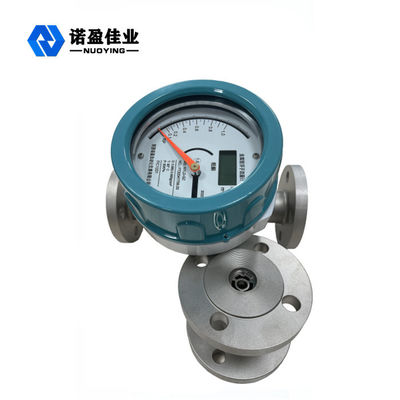

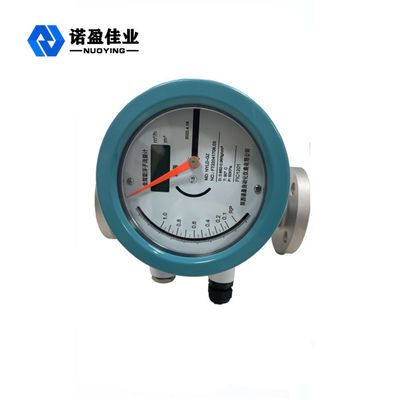

Tipo bagnato misuratore di portata di a sezione variabile di alta precisione del rotametro della metropolitana del metallo del gas liquido
Tipo bagnato descrizione di a sezione variabile di alta precisione del misuratore di portata del rotametro della metropolitana del metallo del gas liquido:
Il rotametro del tubo del metallo è un misuratore di portata di a sezione variabile basato sulla misura di posizione di galleggiante. Adottando la struttura tutta di metallo e la progettazione concettuale modulare, è ampiamente usato in misura e controllo dei processi di flusso nell'ambito dell'ambiente complesso e duro in varie industrie, con piccolo volume, piccola perdita di pressione, il grande rapporto della gamma (10: 1), corrente ecc., particolarmente adatti a medium con il tasso a corrente debole di flusso debole e di velocità. dovuto la suoi prestazione, affidabilità e prezzo competitivo eccellenti, è ampiamente usato nei campi di olio, dell'industria chimica, della fabbricazione d'acciaio, dell'industriale leggero, del flussometro del tubo del metallo dell'acqua ecc. prende molti materiali differenti ed è adatto a misura del flussometro di tutto il medium corrosivo anti corrosivo, corrosivo e forte.
Tipo bagnato caratteristica di a sezione variabile di alta precisione del misuratore di portata del rotametro della metropolitana del metallo del gas liquido:
1.Single asse, esposizione astuta, alta affidabilità, manutenzione facile, tempo di lunga vita.
requisito 2.Less del tubo.
rapporto 3.Flow: 10:1, tipo speciale: 20: 1.
4.Suitable per le misure del medium con il piccolo tasso di flusso debole e del tubo.
Esposizione 5.LCD, visualizzando flusso istantaneo ed intero flusso allo stesso tempo.
trasmissione di coppia magnetica 6.Non-contacting.
struttura 7.Metal, adatta a forti medium ed ambienti corrosivi con le circostanze ad alta temperatura, ad alta pressione ed infiammabili ed esplosive.
8.Two-wire disponibile, batteria e rifornimento di CA da scegliere.
funzione di calibratura di parametri 9.Multiple, ripristino di dati ed appoggio, funzione di protezione di elettrico insuccesso.
Tipo bagnato parametri di a sezione variabile di alta precisione del misuratore di portata del rotametro della metropolitana del metallo del gas liquido:
| Campo di misura | Acqua: 1~200000L/H (20°C) |
| Aria: 0.03~6000m3/h (20°C, 0.1013MPa) | |
| Proporzione del campo di misura | Norma: 10:1; Speciale: 20:1 |
| Classe di precisione | Norma: 1,5; Speciale: 1,0 |
| Classe di pressione | Norma: DN15~DN50≤4.0MPa; DN80~DN200≤1.6MPa |
| Alta pressione: DN15~DN50≤32MPa; DN80~DN200≤16MPa | |
| Perdita di pressione | 7kPa~70kPa |
| Temperatura media | Norma: - 40°C~+100°C; PTFE: - 50°C~+100°C |
| Alta pressione: 110°C~+450°C | |
| Viscosità media | DN15: η<5mpa> |
| DN25: η<250mpa> | |
| Temperatura dell'ambiente | Tipo a distanza: -40°C~+85°C |
| Sul posto indicatore dell'ago: -40°C~+100°C | |
| Tipo di collegamento | Norma: Flangia standard DIN2501; speciale: personalizzi |
| Collegamento di cavi |
Filo femminile M20×1.5 (Filo femminile 1/2NPT per Exd protetto contro le esplosioni) |
|
Alimentazione elettrica
|
Norma: 24VDC doppio 4~20mA (12VDC~32VDC) |
| Tipo d'avvertimento: 24VDC 4~20mA a quattro linee (18VDC~18VDC) | |
| Tipo di CA: 85~265VAC 50HZ | |
| Tipo della batteria: batteria al litio di 3.6V 7.5AH (3 anni di vita) | |
| Caratteristica di resistenza di caricamento | Doppio: caricamento massimo resistance=50× (voltage-12) Ω=600Ω 24V |
| A più linee: resistenza di carico massimo 500Ω | |
| Uscita del segnale d'allarme | Uscita d'avvertimento del commutatore del tubo di Reed, limite superiore ed avvertimento di flusso limite inferiore (capacità di contatto 1A 30VDC) |
| Uscita elettrica del relè (capacità di contatto 1A 30VDC, 0.25A 250VAC, 0.5A 125VAC) | |
| Uscita di impulso |
Spazio minimo 50ms (carico massimo 100mA 30VDC, resistenza interna 100Ω) |
| Esposizione LCD | Portata istantanea dell'esposizione di flusso: 0~50000 |
| Portata totale dell'esposizione di flusso: 0~99999999 | |
| Grado di protezione | IP65 |
| Grado protetto contro le esplosioni | Exia II CT5Ga Exd II BT6Gb |
