Dettagli:
|
I prodotti modellano: | NYSP-L864 | Materiale della sonda: | 304+PTFE (facoltativo) |
---|---|---|---|
Lunghezza della sonda: | 500mm (la lunghezza può essere personalizzata secondo gli stati del sito) | Alimentazione elettrica: | 24VDC, 220VAC (facoltativi) |
Relè dell'uscita: | Uscita del tiro (DPDT), CC 5A, 24V o 5A bipolare e doppia, 220VAC | Protezione di perdita di potere: | Aperto, vicino, campo scambiabile |
Ad azione ritardata: | 0~30s regolabile | Collegamento di procedura: | Filo/flangia (facoltativa) |
Evidenziare: | Sensore livellato di anti entrata di adesione,Commutatore molle del livello di entrata del cavo,Tipo commutatore di entrata di rf del livello |

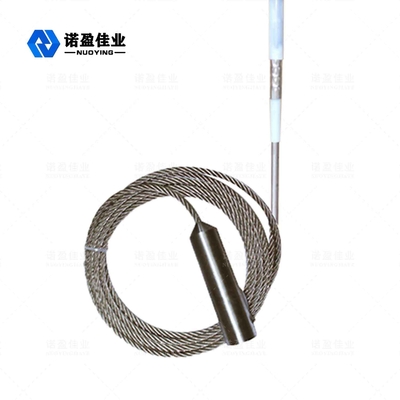

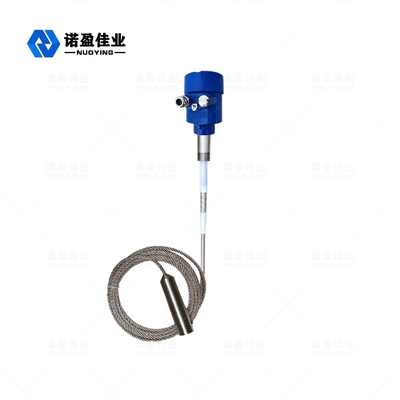

Commutatore molle del livello di entrata del cavo rf di Anti-adesione NYSP-L864
Principio di funzionamento del commutatore del livello di entrata di NYSP-L864 rf
Il principio di lavoro del commutatore del livello di entrata di radiofrequenza è basato sulla tecnologia capacitiva di radiofrequenza (rf). Una radiofrequenza si applica alla sonda e, con l'analisi continua, gli effetti causati dall'ambiente circostante sono determinati. Poiché tutti i materiali hanno una costante dielettrica e la loro conducibilità è differente da quella di aria, l'impedenza globale riflessa dai piccoli cambiamenti dello spostamento di capacità quando la sonda è in contatto con il materiale. Poiché la sonda stimolata e la forma di parete della nave i due piatti polari del condensatore, dell'isolante della sonda e dell'aria circostante si trasformano nel materiale dielettrico, quando l'aria (di cui la costante dielettrica è 1,0) è sostituita da qualunque altro materiale (la costante dielettrica > 1), l'effetto capacitivo è migliorato. Così cambiare l'impedenza dell'applicazione. Cioè il cambiamento del valore di capacità causa il cambiamento dell'impedenza. Questo effetto è misurato dal circuito ed è confrontato ad un riferimento stabilito dalla regolazione della sensibilità (circuito).
La regolazione corretta della sensibilità del commutatore del livello di entrata di rf colpirà il cambiamento corretto nell'uscita del sensore. Il circuito nullo-KoTeTM della sonda permette che il circuito di misura trascuri l'accumulazione materiale sulla sonda, che causerebbe altrimenti i guasti della sensibilità. Il circuito nullo-KoTeTM è utilizzato per applicare la stessa eccitazione potenziale di radiofrequenza alla sonda di percezione. Poiché la corrente non può scorrere allo stesso potenziale, il circuito nullo-KoTeTM interrompe il flusso della corrente che scorrerebbe normalmente dalla sonda stimolata attraverso il materiale alla rinfusa la parete della nave. Ciò misura il materiale intorno alla sonda stimolata, non il materiale accumulato.
Parametro tecnico del commutatore del livello di entrata di NYSP-L864 rf
Applicazione tipica | La lunghezza è di più di 2 metri, è installata verticalmente sulla cima e può essere usata come commutatore verticale, può essere usata come trasportatore di carbone |
I prodotti modellano | NYSP-L864 |
Materiale della sonda | 304+PTFE (facoltativo) |
Lunghezza della sonda | 500mm (la lunghezza può essere personalizzata secondo gli stati del sito) |
Temperatura trattata | -40℃~+130℃ |
Pressione trattata | <2> |
Alimentazione elettrica | 24VDC, 220VAC (facoltativi) |
Ad azione ritardata | 0~30s regolabile |
Collegamento di procedura | Filo/flangia (facoltativa) |
Protezione di perdita di potere | Aperto, vicino, campo scambiabile |
Relè dell'uscita | Uscita del tiro (DPDT), CC 5A, 24V o 5A bipolare e doppia, 220VAC |
Livello di protezione | IP67 |
Grado protetto contro le esplosioni | Exia II CT6 |
Caratteristiche del progetto del commutatore del livello di entrata di NYSP-L864 rf
1.Anti-adhesion: Il circuito brevettato di anti-adesione può eliminare i segnali falsi causati tramite adesione materiale.
versatilità 2.Strong: Può applicarsi alla misura di vari media conduttivi e non conduttivi, quali i liquidi, sostanze viscose, particelle, polveri e la cenere volatile.
sonda 3.Detachable: Non c'è il collegamento di cavo fra il regolatore e la sonda. Il regolatore può essere rimosso in qualunque momento e sostituito per manutenzione senza colpire i materiali ricevuti ed uscenti.
4.High e resistenza di bassa temperatura: adatto a luogo di lavoro da -184°C a 280°C ed a sonde ceramiche per il più alta temperatura sia inoltre disponibile.
forma 5.Output: l'uscita bipolare del segnale del relè del doppio tiro, allo stesso tempo là è una luce di stato per visualizzare lo stato dell'uscita e una funzione di ritardo di 0 - 30 secondi.
diagnosi 6.Intelligent: Dopo che il potere è acceso, il circuito dello strumento individua automaticamente se lo stato di lavoro è normale.
