Dettagli:
|
Applicazione tipica: | Liquido, polvere, particella, controllo livellato solido | Materiale della sonda: | 304, PTFE (facoltativi) |
---|---|---|---|
Lunghezza della sonda: | 500mm (la lunghezza può essere personalizzata secondo gli stati del sito) | Potere del rifornimento: | 24VDC, 220VAC (facoltativi) |
Temperatura trattata: | -40~+130℃ | Pressione trattata: | <2.0MPa |
Collegamento trattato: | Filo, flangia (facoltativa) | Uscita del segnale: | Uscita di DPDT, 5A 24VDC o 5A 220VAC |
Evidenziare: | Commutatore del livello di entrata di Rod Type rf,Sensore livellato di entrata normale di temperatura rf,Sensore livellato 2.0MPa di entrata del sensore livellato 2.0MPaRF di entrata di rf |

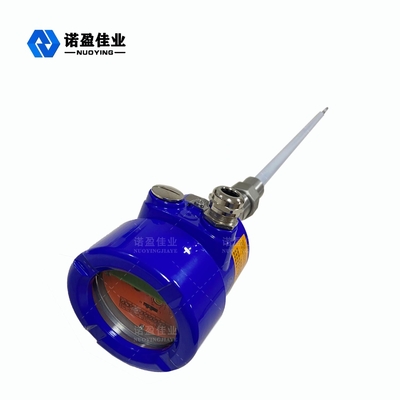

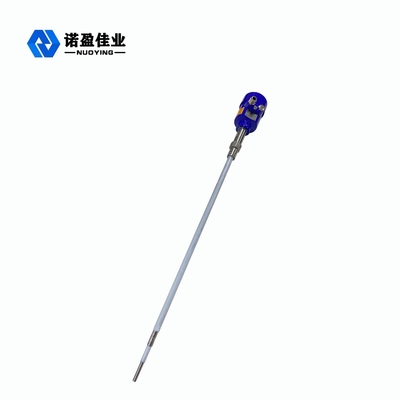

Commutatore normale NYSP - UK861 del livello di entrata di Rod Type rf di temperatura
Principio di funzionamento del commutatore del livello di entrata di NYSP-UK861 rf
Il principio di funzionamento dei commutatori del livello della conducibilità di radiofrequenza è basato sulla tecnologia di capacità di radiofrequenza (rf). Una radiofrequenza si applica alla sonda e l'influenza causata dall'ambiente circostante è determinata mediante l'analisi continua. Poiché tutti i materiali hanno una costante dielettrica e la loro conducibilità è differente da aria, l'impedenza totale riflessa dai piccoli cambiamenti dello spostamento di capacità quando la sonda è in contatto con il materiale. Poiché la sonda stimolata e la parete della nave costituiscono i due piatti di palo del condensatore, dell'isolante della sonda e dell'aria circostante per diventare dielettriche i materiali e l'effetto capacitivo è migliorato quando l'aria (di cui la costante dielettrica è 1,0) è sostituita da qualunque altro materiale (costante di dielettrico > 1). Quindi, l'impedenza dell'applicazione è cambiata. Cioè il cambiamento nel valore di capacità causa un cambiamento nell'impedenza. Questo effetto è misurato dal circuito e poi è confrontato alla struttura di riferimento di riferimento stabilita dalla regolazione della sensibilità (circuito). La regolazione corretta della sensibilità del commutatore del livello di entrata di rf colpisce il cambiamento corretto nell'uscita del sensore. I circuiti del Nul1-KoTeTM della sonda permettono che il circuito di misura trascuri l'accumulazione materiale sulla sonda che causerebbe altrimenti un guasto della sensibilità. Il circuito di Nul1-KoTeTM è eccitato con la stessa radiofrequenza potenziale di quella applicata alla sonda di percezione. Poiché la corrente non può scorrere allo stesso potenziale, il circuito di Nul1-KoTeTM isola il flusso corrente che scorre normalmente dalla sonda stimolata attraverso il materiale impilato la parete della nave. Questo modo il materiale intorno alla sonda stimolata è misurato, non il materiale impilato.
Caratteristica del progetto del commutatore del livello di entrata di NYSP-UK861 rf
1.Versatile: Possono essere utilizzati in vari media conduttivi e non conduttivi, quali i liquidi, i materiali viscosi, le particelle, polveri e la cenere volatile.
2.Anti-adhesive: I circuiti antiadesivo brevettati eliminano i segnali falsi causati tramite adesione materiale.
sonda 3.Detachable: Non c'è il collegamento di cavo fra il regolatore e la sonda, in modo dal regolatore può essere rimosso in qualunque momento e sostituito senza colpire il materiale ricevuto o uscente.
4.High e resistenza di bassa temperatura: Adatto a luogo di lavoro da -184℃ a 280℃ ed a sonda ceramica per il più alta temperatura è inoltre disponibile;
forma 5.Output: l'uscita del segnale del relè del doppio tiro del Doppio coltello, mentre c'è una luce di stato per mostrare lo stato dell'uscita e là è una funzione di ritardo da 0 a 30 secondi.
diagnosi 6.Non-intelligent: Dopo potere sopra, il circuito dello strumento individua automaticamente se lo stato di lavoro è normale.
Parametri tecnici del commutatore del livello di entrata di NYSP-UK861 rf
Applicazione tipica | Liquido, polvere, particella, controllo livellato solido |
Materiale della sonda | 304, PTFE (facoltativi) |

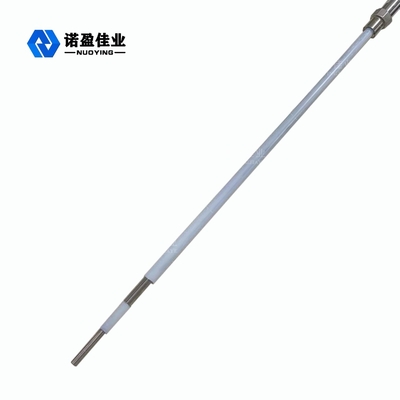

Lunghezza della sonda | 500mm (la lunghezza può essere personalizzata secondo gli stati del sito) |
Potere del rifornimento | 24VDC, 220VAC (facoltativi) |
Temperatura trattata | -40~+130℃ |
Pressione trattata | <2.0MPa |
Collegamento trattato | Filo, flangia (facoltativa) |
Uscita del segnale | Uscita di DPDT, 5A 24VDC o 5A 220VAC |
Ad azione ritardata | adeguamento 0-30s |
Allarme di guasto | Tomaia o limite inferiore, regolabile sul sito |
Livello di protezione | IP67 |
Grado protetto contro le esplosioni | Exia II CT6 GA (facoltativo) |
Nota: I prodotti possono essere personalizzati secondo i requisiti specifici degli utenti.
Campo di applicazione del commutatore del livello di entrata di NYSP-UK861 rf
macchinario 1.Casting: Individui il livello della sabbia.
trattamento delle acque 2.Environmental: Individui il livello delle acque luride.
macchinario 3.Hydraulic: Individui il livello dell'olio lubrificante
macchinario 4.Construction: Individui il livello materiale di carro armato del silo e di mescolanza di cemento.
mulino 5.Flour: Individui il livello materiale di farina e di grano.
fabbrica 6.Feed: Individui il livello della farina di soia.
pianta 7.Power: Individui il livello materiale di cenere volatile.
fabbrica 8.Glass: Individui il livello materiale di sabbia del quarzo e di vetro rotto.
pianta 9.Chemical: individui il livello liquido di poliestere, di elastam, di acido, di alcali e di altri materiali chimici.
pianta 10.Boiler: Individui il livello dell'acqua di corpo cilindrico e di altri contenitori a pressione.
occasioni 11.Other: Rilevazione di gas naturale, del succo di frutta, del ketchup, ecc.
