Dettagli:
|
| Ad azione ritardata: | 0~30s regolabile | Sensibilità: | 0. 5pf~750pf |
|---|---|---|---|
| Temperatura trattata: | -40~+130℃, -184~+260℃ | Materiale della sonda: | 304, 316, PTFE, ceramici (facoltativo) |
| Forma della sonda: | Tipo di cavo, tipo della barretta, tipo piano | Collegamento trattato: | Filo, sostegno, flangia (facoltativa) |
| Protezione di perdita di potere: | Normalmente aperto, normalmente chiuso, scambiabile sul sito | Grado protetto contro le esplosioni: | ExiaIICT6Ga, ExdIICT6Gb (si veda il certificato per i dettagli) |
| Evidenziare: | Commutatore del livello di liquido di entrata di rf,Commutatore astuto del livello di entrata di rf,Sensore livellato di entrata di controllo di livello dell'acqua |
||

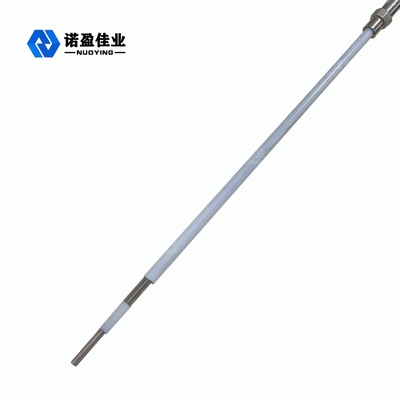

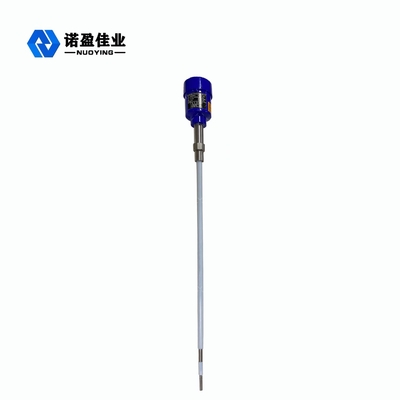

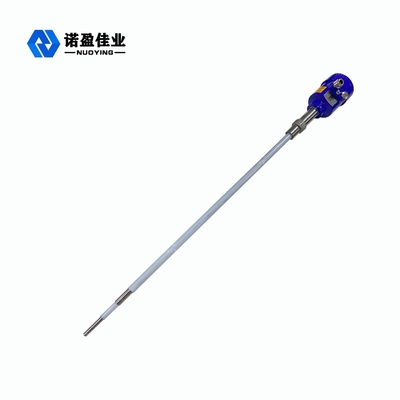

Controllo di livello dell'acqua livellato liquido del commutatore di rf di entrata del commutatore astuto del livello
Principio di funzionamento del commutatore di entrata di radiofrequenza
La regolazione corretta della sensibilità del commutatore del livello di entrata di rf colpirà il cambiamento corretto dell'uscita del sensore. Il circuito nullo-KoTeTM della sonda può fare il circuito di misura trascura il materiale accumulato sulla sonda. Altrimenti causerà il guasto della sensibilità. Il circuito nullo-KoTeTM è eccitato con lo stesso potenziale di radiofrequenza applicato alla sonda di percezione. Poiché la corrente non può scorrere allo stesso potenziale, il circuito nullo-KoTeTM interrompe il flusso della corrente che scorrerebbe normalmente dalla sonda stimolata attraverso il materiale alla rinfusa la parete della nave. Ciò misura il materiale intorno alla sonda stimolata, non il materiale accumulato.
Descrizione del commutatore di entrata di radiofrequenza
Il principio di lavoro del commutatore del livello di entrata di radiofrequenza è basato sulla tecnologia capacitiva di radiofrequenza (rf). Una radiofrequenza si applica alla sonda e, con l'analisi continua, gli effetti causati dall'ambiente circostante sono determinati. Poiché tutti i materiali hanno una costante dielettrica e la loro conducibilità è differente da quella di aria, quando la sonda è in contatto con il materiale, l'impedenza totale riflessa dai piccoli cambiamenti dello spostamento di capacità. Poiché la sonda stimolata e la parete del contenitore costituiscono i due piatti polari del condensatore, l'isolante della sonda e l'aria circostante si trasformano nel materiale dielettrico, quando l'aria (di cui la costante dielettrica è 1,0) è sostituita da qualunque altro materiale (la costante dielettrica > 1), l'effetto capacitivo è migliorata, cambiante così l'impedenza dell'applicazione. Cioè il cambiamento del valore di capacità causa il cambiamento dell'impedenza. Questo effetto è misurato dal circuito ed è confrontato al riferimento stabilito dalla regolazione della sensibilità (circuito).
Parametro tecnico del commutatore di entrata di radiofrequenza
| Applicazione tipica | Gli alti ed allarmi a basso livello per i liquidi, spolvera, particelle, solidi ed altri media |
| Modello del prodotto | NYSP-UK861, NYSP-UK862, NYSP-UK863, NYSP-UK864, NYSP-UK865, NYSP-UK866 |
| Forma della sonda | Tipo di cavo, tipo della barretta, tipo piano |
| Materiale della sonda | 304, 316, PTFE, ceramici (facoltativo) |
| Lunghezza della sonda | 500mm (lunghezza può essere personalizzata secondo gli stati del sito) |
| Alimentazione elettrica | 24VDC, CA 220V |
| Uscita del segnale | Doppia uscita bipolare del relè del tiro (DPDT), CC di 5A 24V o 5A 220VAC |
| Temperatura ambiente | - 40 ~ + ℃ 80 |
| Temperatura trattata | -40~+130℃, -184~+260℃, >+260℃ scelgono la sonda ad alta temperatura ceramica |
| Pressione trattata | -0.1~2.0MPa |
| Collegamento trattato | Filo, sostegno, flangia (facoltativa) |
| Ad azione ritardata | 0~30s regolabile |
| Protezione di perdita di potere | Normalmente aperto, normalmente chiuso, scambiabile sul sito |
| Sensibilità | 0. 5pf~750pf |
| Allarme di errore | Tomaia o limite inferiore, regolabile sul sito |
| Grado di protezione | IP67 |
| Grado protetto contro le esplosioni | ExiaIICT6Ga, ExdIICT6Gb (si veda il certificato per i dettagli) |
Note del ※: I prodotti possono essere personalizzati secondo i requisiti specifici degli utenti!
