Dettagli:
|
Applicazione tipica: | Misura di flusso del gas | tubo diritto: | Parte anteriore 5DN, 3DN posteriore |
---|---|---|---|
Temperatura media: | -20℃~/+80℃ | Temperatura ambiente: | -30℃~/+65℃ |
Umidità relativa: | 5%~95% | Pressione atmosferica: | 86KPa~106KPa |
Metodo del collegamento: | Flangia | Valutazione di pressione: | ≤4.0Mpa |
Evidenziare: | Misuratore di portata di vortice della turbina,Misuratore di portata di vortice del gas,Misuratore di portata della turbina di rilevazione di temperatura di pressione |

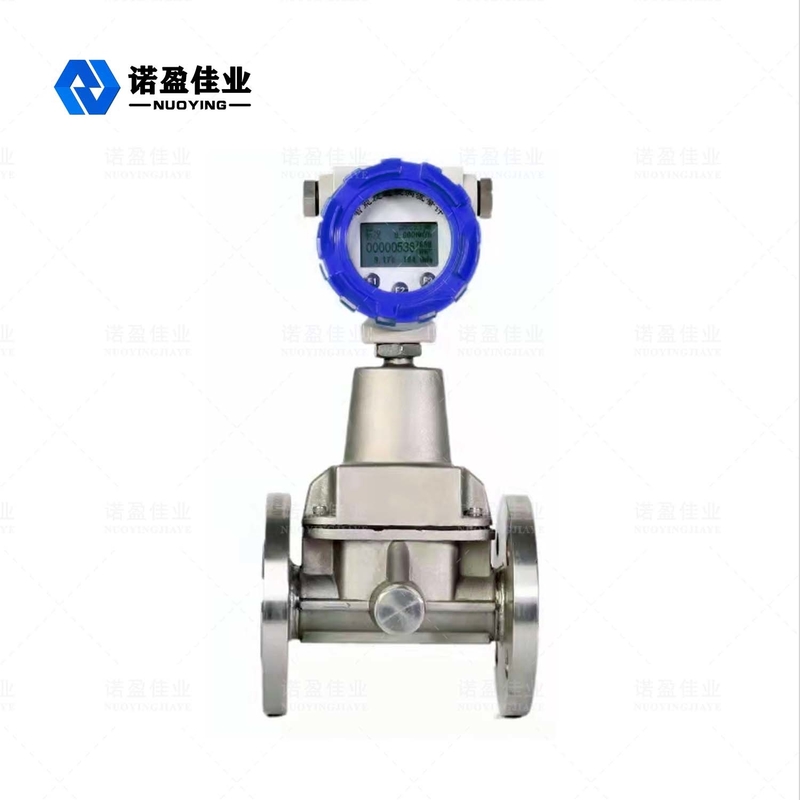

Misuratore di portata di vortice della turbina a gas di rilevazione di temperatura di pressione
Descrizione del misuratore di portata di vortice della turbina
Il misuratore di portata intelligente di vortice della turbina integra le funzioni di rilevazione di flusso, della temperatura e della pressione e può compensare automaticamente il fattore della temperatura, di pressione e di compressione. È uno strumento ideale per la misura del gas in petrolio, nella energia elettrica chimica e, nella metallurgia ed in altre industrie.
Caratteristica del progetto del misuratore di portata di vortice della turbina
◎Facendo uso della tecnologia di EEPROM, la regolazione di parametro è conveniente, può permanentemente essere conservata e può conservare fino a un anno di dati storici;
◎Il convertitore può produrre l'impulso di frequenza, il segnale analogico 4~20mA ed ha interfaccia RS485.
◎uscita Multi-fisica dell'allarme di parametro, una di cui può essere selezionata dall'utente;
◎La testa del misuratore di portata può essere girata 270 gradi, che è facile da installare ed usare;
◎L'intera macchina ha basso consumo energetico e può essere alimentata tramite la batteria interna o l'alimentazione elettrica esterna.
Parametro tecnico del misuratore di portata di vortice della turbina
Applicazione tipica | Misura di flusso del gas |
Campo di misura | Progetti |
Diametro nominale | 15-200mm |
Gamma di velocità | 0.1~10m/s |
Tubo diritto | Parte anteriore 5DN, 3DN posteriore |
Temperatura media | -20℃~/+80℃ |
Temperatura ambiente | -30℃~/+65℃ |
Umidità relativa | 5%~95% |
Pressione atmosferica | 86KPa~106KPa |
Alimentazione elettrica | AC220V /DC24V/3.6V |
Consumo di energia | 3W |
Uscita del segnale | 4… 20 m. A; RS485; 协议 di HART; 协议 di MODBUS |
Metodo del collegamento | Flangia |
Valutazione di pressione | ≤4.0MPa |
Accuratezza | 1.0%F.S-1.5%F.S |
Materiale di Shell | Inossidabile, lega di alluminio (facoltativa) |
Principio di funzionamento | 220VAC, tolleranza di 15% o 24VDC, ondulazione ≤5% |
Grado di protezione | IP65 |
Grado protetto contro le esplosioni | Exia II CT4 GA, Exd II CT5 GB (si veda il certificato per i dettagli) |
Nota del ※: I prodotti possono essere personalizzati secondo i requisiti specifici degli utenti!
