Dettagli:
|
Nome di prodotto: | Commutatore di flusso caldo | Gamma di portata: | Acqua: 0-3 aria di m/s: 0-30 m/s |
---|---|---|---|
Tempo di riscaldamento: | ≤ 3 minimo | Pressione ambiente: | 86-106 kPa |
Umidità ambientale: | 5%~90% | Temperatura ambiente: | -20℃~60℃ |
Tempo di reazione: | ≤ 5S | Alimentazione elettrica: | 24VDC |
Evidenziare: | Il flusso termico liquido commuta il kPa 106,Commutatore di flusso caldo di temperatura di 106 KPa,Commutatore di scorrimento dell'acqua della turbina |

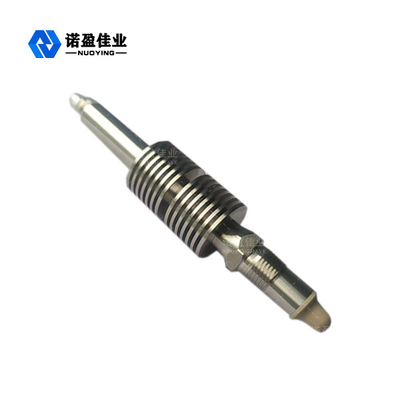

Temperatura liquida calda di misura di sicurezza del commutatore di flusso per determinare flusso Rate Changes
Principio di misurazione di commutatore di flusso caldo
I commutatori di flusso termici sono progettati basati per principio che il mutamento di temperatura della sonda produce una differenza. Un elemento riscaldante e due sensori termici sono costruiti nella sonda, che sono in contatto con il medium. Quando il commutatore di flusso termico sta funzionando, l'elemento riscaldante emette il calore costante. Quando non c'è medium che entra nella conduttura, il calore ricevuto dal sensore termico è un valore costante. Quando c'è uno scorrimento medio, il calore ricevuto dal sensore termico seguirà. La portata dei cambiamenti medi ed il sensore termico converte il segnale di differenza della temperatura in segnale elettrico. Quando la portata raggiunge un determinato del punto vincente, il commutatore di flusso termico produce un segnale di commutatore.
Parametri tecnici del commutatore di flusso caldo
Alimentazione elettrica | Tensione di funzionamento |
15 - 36 VCC Norma: 24VDC/0.5A Ondulazione residua permissibile: Su = 30Mv, Uss < 10="" mV="" at="" 0=""> Rumore massimo: U a 500Hz ~ 10KHz EFF = 2,0 sistemi MV |
Corrente di funzionamento | < 150="" mA=""> | |
Uscita | Relè | 220VAC 16A |
Prestazione | Gamma di portata | Acqua: 0-3 aria di m/s: 0-30 m/s |
Temperatura ambiente | - 20 ~ 60℃ | |
Umidità relativa | 45% - 75% | |
Pressione ambiente | 86-106 kPa | |
Temperatura media | 0 ~ 60℃ | |
Precisione | ± 5% | |
Tempo di riscaldamento | ≤ 3 minimo | |
Tempo di reazione | ≤ 5S |
Panoramica del commutatore di flusso caldo
I commutatori di flusso termici possono essere utilizzati per controllare la portata di liquido in una conduttura, interruzioni del monitor, o impedisca girare al minimo delle pompe. I commutatori di flusso termici sono ampiamente usati in varie industrie dove è necessario da controllare il tasso del flusso di fluido nella conduttura o da proteggere l'attrezzatura importante quando il flusso liquido viene a mancare, quali le pompe idrauliche proteggenti, controllanti i circuiti dell'olio lubrificante, la refrigerazione ed i circuiti di riscaldamento, controllanti le rotture della conduttura, le perdite del monitoraggio, ecc…
Il commutatore di flusso termico misura la temperatura del liquido per determinare il cambiamento nella portata. Quando il liquido attraversa l'estremità del sensore, la diminuzione della temperatura è proporzionale alla portata. Quando il cambiamento di portata raggiunge l'utente del punto vincente, lo stato del commutatore cambierà per visualizzare la situazione di traffico.
