Dettagli:
|
| Applicazione tipica: | Misura di densità del tubo e del carro armato | Campo di misura: | 0.5~2.5g/cc (³ di 500-2500kg/m) |
|---|---|---|---|
| Alimentazione elettrica: | 24VDC, ≥50 mA | Uscita del segnale: | 4~20 mA, 0~1000Hz, RS485 Modbus RTU |
| Temperatura di operazione: | -50~+200℃ | Pressione di esercizio massima: | 207 barre (3000 PSI) |
| Collegamento trattato: | ANSI 150 - 1500 rf, DN 50 PN16, DN 50 tipo sanitario di PN40, dell'IDF e di RJT | Abitazione del tipo: | Cassa blu elettrica della fusion d'alluminio, cassa gialla luminosa della fusion d'alluminio, caso d |
| Evidenziare: | Indicatore di livello del carro armato del radar della forcella,Densimetro del diapason del tubo,Densitometro portatile del diapason |
||

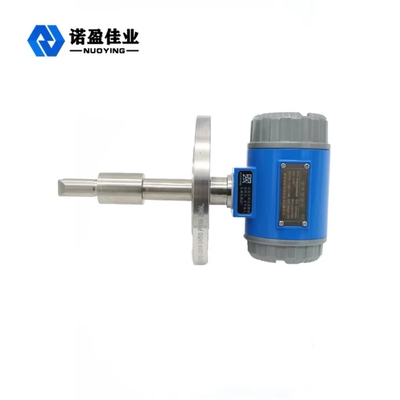

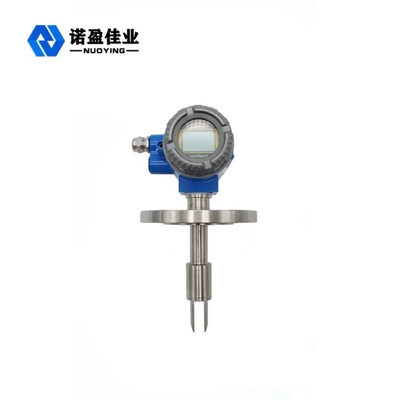

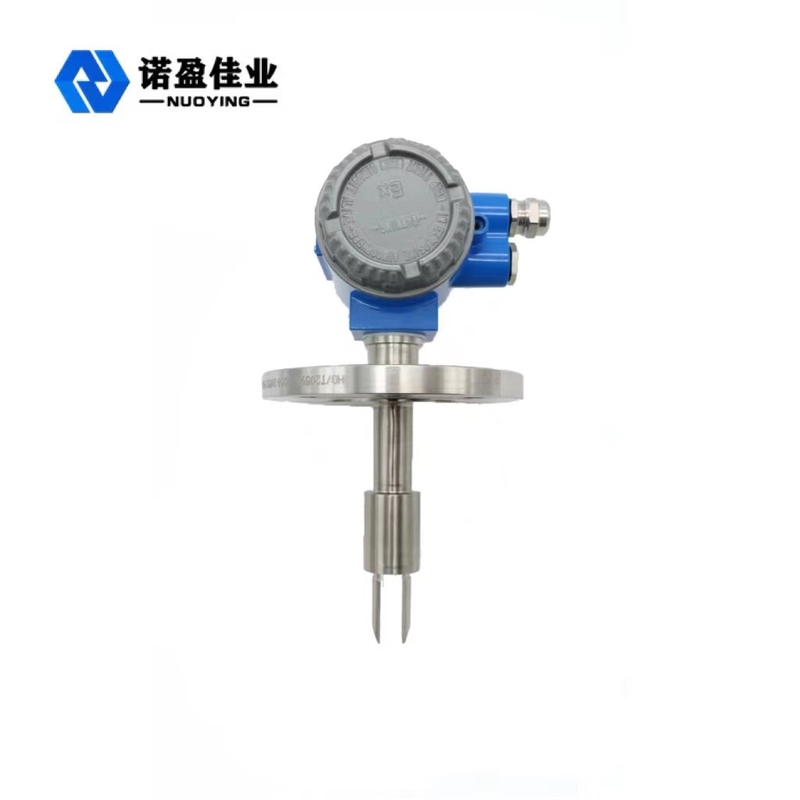

Facile installare ed usare il densitometro del diapason di misura NYDE-CR di densità del tubo e del carro armato
Il tipo densitometro di NYYC-MD di inserzione può essere usato per rilevazione online in tempo reale di densità. Può essere utilizzato nel controllo dei processi dei prodotti con densità come il parametro di base o controllo di qualità con la percentuale solida o la percentuale di concentrazione come il riferimento. Facendo uso del tipo installazione di inserzione, ampiamente usata in condutture, contenitori aperti del carro armato e contenitori del recipiente chiuso nella densità fluida di rilevazione di densità di media dipende direttamente dalla frequenza di vibrazione ricevuta dal diapason inserito nel medium. Sensore di temperatura incorporato del sensore per fornire la compensazione di temperatura. Ampiamente usato in petrolio, chimico, facente, elaborazione farmaceutica e minerale dell'alimento, (quali argilla, carbonato, silicato, ecc.), applicazioni specifiche nelle industrie di cui sopra nella rilevazione varia dell'interfaccia della conduttura, mescolante rilevazione di densità della miscela, monitoraggio di punto finale del reattore, rilevazione dell'interfaccia dello ionizer.
Principio di funzionamento del densitometro del diapason di NYDE-CR
Il sensore lavora al principio di vibrazione componente, l'elemento che è la parte del diapason immersa nel liquido misurato. La parte del diapason percepisce le vibrazioni tramite un dispositivo piezoelettrico intrinseco riparato all'estremità inferiore del corpo della forcella. La frequenza di vibrazione è individuata da un dispositivo piezoelettrico secondario riparato all'altro estremo della forcella e poi il segnale è amplificato da un circuito alla cima. La densità del liquido e la frequenza della vibrazione quando i flussi liquidi misurati sono strettamente connessi e quando la densità dei cambiamenti liquidi misurati, la frequenza della vibrazione quando il liquido scorre inoltre cambiamenti. Con l'equazione D=Ko+KIT+KETz, la densità del liquido misurato può essere calcolata esattamente.
D = densità del medium misurato senza calibratura (³ di kg/m)
T = frequenza della vibrazione (μs).
Ko, Ki, K2 = costanti
Nel processo di rilevazione di densità, il densitometro alimentabile di NYYC-MD può compensare automaticamente l'effetto della temperatura sulla densità del medium misurato (D) e della pressione non ha effetto significativo sulla densità.
Parametri tecnici del densitometro del diapason di NYDE-CR
| Applicazione tipica | Misura di densità del tubo e del carro armato |
| Abitazione del materiale | Fusion d'alluminio |
| Campo di misura | 0.5~2.5g/cc (³ di 500-2500kg/m) |
| Gamma di calibratura | 0.5~2.5g/cc (³ di 500-2500kg/m) |
| Alimentazione elettrica | 24VDC, ≥50 mA |
| Uscita del segnale | 4~20 mA, 0~1000Hz, RS485 Modbus RTU |
| Temperatura di operazione | -50~+200℃ |
| Pressione di esercizio massima | 207 barre (3000 PSI) |
| Collegamento trattato | ANSI 150 - 1500 rf, DN 50 PN16, DN 50 tipo sanitario di PN40, dell'IDF e di RJT |
| Materiale unito | 316L, acciaio inossidabile, Hastelloy |
| Rivestimento del corpo della forcella | Norma, PTFE, lucidatura elettrolitica |
| Livello di protezione | IP67 |
| Grado protetto contro le esplosioni | Exia II CT6 |
| Abitazione del tipo | Cassa blu elettrica della fusion d'alluminio, cassa gialla luminosa della fusion d'alluminio, caso di acciaio inossidabile |
Caratteristica del progetto del densitometro del diapason di NYDE-CR
1. Adatto a carri armati, a condutture, a scorrimento o a misura stazionaria di densità di media. Adatto a temperatura elevata di misurazione, bassa temperatura, media di grande viscosità che contengono le impurità.
2. Dispositivo elettronico su microelaboratore di conversione, elaborazione dei segnali d'integrazione, calcolo e funzioni diagnostiche.
3. La misura online continua di densità e della temperatura liquide, alta precisione, più sicuro ed affidabile, può direttamente essere usata per il controllo dei processi di produzione.
4. Può comunicare direttamente con il PC attraverso l'interfaccia RS485 e gli utenti possono direttamente eseguire la configurazione di nodo, la diagnosi dei guasti ed i dati online collegante la.
5. Mentre misurano la densità e la temperatura, la densità di base, la percentuale di concentrazione, la percentuale di massa, la percentuale del volume ed altri parametri possono essere calcolati.
6. Struttura di protezione eccellente di sovrappressione, stabilità di temperatura superiore, progettazione robusta ed affidabile completamente saldata della guarnizione.
7. Facile installare ed usare, inseriscono il liquido per visualizzare la lettura.
8. Manutenzione semplificata, nessuna pulizia regolare.
9. Calibratura senza fonte di riferimento standard, nessuna calibratura del laboratorio, nessun'interruzione trattata.
10. Di per sé sicuro per i siti pericolosi, igienico per i siti di produzione alimentare.
