Dettagli:
|
Intervallo di temperatura media: | -50℃~+200℃ | Pressione di esercizio: | 3000PSI |
---|---|---|---|
Effetto di sforzo: | Trascurabile | Rivestimento del corpo della forcella: | PTFE o PFA standard |
Alimentazione elettrica: | 24VDC, ≥50 mA | Accuratezza dell'uscita (20℃): | ±0.1% di lettura |
Livello di protezione: | IP67, IP68 | Shell: | Lega di alluminio |
Evidenziare: | Densimetro portatile 24VDC del diapason,Densimetro del diapason della lega di alluminio,Densimetro di acciaio inossidabile della flangia |

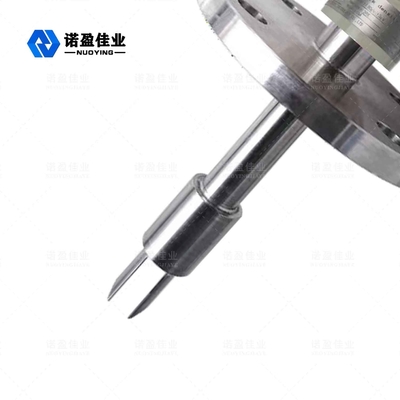

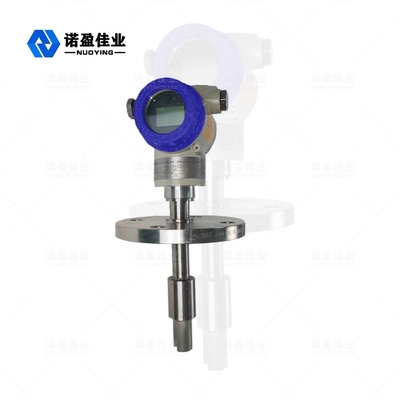

Acciaio inossidabile 24VDC 0-600CP della flangia del densimetro del diapason della lega di alluminio NYDE
Principio di funzionamento del densimetro del diapason di NYDE
Gli impianti del sensore basati per principio di vibrazione componente e l'elemento è la parte del diapason immerso nel liquido misurato. La misura online continua di densità e della temperatura liquide, alta precisione, più sicuro ed affidabile, può direttamente essere usata per il controllo dei processi di produzione. La parte del diapason induce la vibrazione tramite un dispositivo piezoelettrico interno riparato all'estremità inferiore del corpo della forcella. La frequenza di oscillazione è individuata da un dispositivo piezoelettrico secondario riparato all'altro estremo del corpo della forcella e poi il segnale è amplificato dal circuito sulla cima. Manutenzione facile, nessuna pulizia regolare. La densità del liquido è strettamente connessa alla frequenza di vibrazione quando i flussi liquidi misurati. Quando la densità dei cambiamenti liquidi misurati, la frequenza di vibrazione quando il liquido scorre inoltre cambiamenti. Dispositivo elettronico su microelaboratore di conversione, elaborazione dei segnali integrata, calcolo e funzioni diagnostiche. Con la seguente equazione, la densità del liquido misurato può essere calcolata esattamente.
D= K0+K1T+K2T2
Densità Uncalibrated di D= del medium misurato (kg/m3)
Frequenza di vibrazione di T= (μ s).
K0, K1, costante di K2=
Nel corso di rilevazione di densità, il densimetro alimentabile di NYDE può compensare automaticamente l'influenza della temperatura sulla densità (D) del medium misurato e della pressione non ha influenza significativa su densità.
Parametri tecnici del densimetro del diapason di NYDE
Campo di misura | 0,5 – 2,5 g /cc (0 – 2500 kg/m3), 0~100.0% |
Gamma di calibratura | 0,5 – 2,5 g /cc (0 – 2500 kg/m3) |
Gamma di temperature media | -50℃~+200℃ |
Pressione di esercizio | 3000psi |
Effetto di sforzo | Trascurabile |
Sensore di temperatura incorporato | Sensore di Digital |
Materiale bagnato | 316L, 2205 leghe inossidabili e di titanio |
Rivestimento del corpo della forcella | PTFE o PFA standard |
Alimentazione elettrica | 24VDC, ≥50 mA |
Uscita del segnale analogico | 4-20 mA, RS485 Modbus RTU |
Accuratezza dell'uscita (20℃) | ±0.1% di lettura |
Ripetibilità dell'uscita (- 40~+85℃) | ± 0,05% FS |
Collegamento trattato | BACCANO PN16 DI BACCANO 50 50 PN40 |
IDF e RJT sanitari | |
Livello di protezione | IP67, IP68 |
Shell | Lega di alluminio |
