Dettagli:
|
Applicazione tipica: | Liquido | Calibro dello strumento: | Collegamento infilato; Collegamento della flangia |
---|---|---|---|
Accuratezza di misura: | ±1.0%R, ±0.5%R, ±0.2%R (personalizzabili) | Rapporto della gamma: | 1:10; 1:15; 1:20 |
Materiale del sensore: | (l) acciaio inossidabile 304 acciaio inossidabile, 316, ecc. | Temperatura di media: | -20℃~+120℃ |
Pressione atmosferica: | 86Kpa~106Kpa | Uscita del segnale: | Segnale di impulso, 4 ~ segnale 20mA |
Evidenziare: | Alta precisione liquida del flussometro della turbina,Flussometro liquido della turbina di acciaio inossidabile 304,Misuratore di portata infilato della turbina dell'acqua |

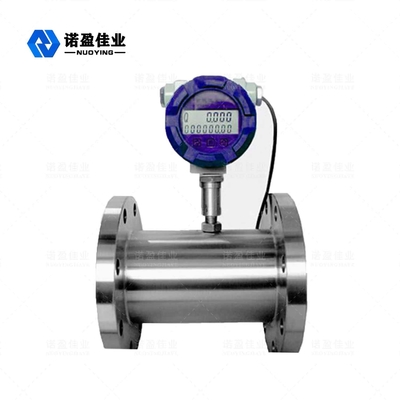

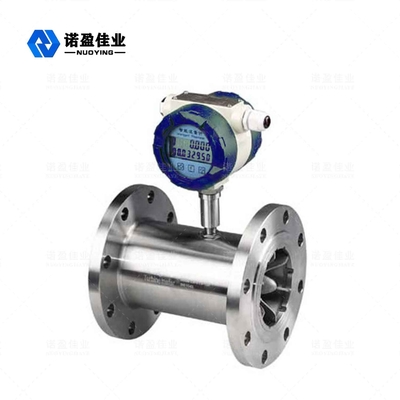

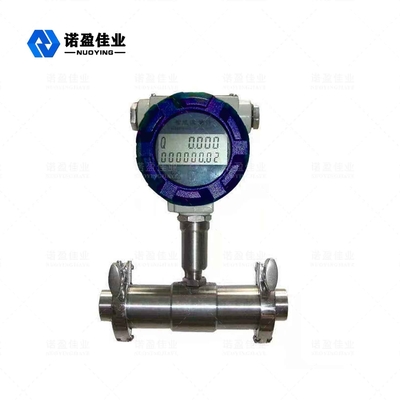

Buon flussometro della turbina del liquido NYWL-L di ripetibilità di alta precisione
Principio di funzionamento del flussometro della turbina di NYWL-L
Il flussometro della turbina di serie di NYWL-L è assorbito la tecnologia avanzata dei misuratori di portata nel paese ed all'estero dopo progettazione dell'ottimizzazione, con la struttura semplice, peso leggero, l'alta precisione, la buona riproducibilità, rispondente, facile installare e mantenere l'uso di una nuova generazione di flussometro della turbina, ampiamente usata nella misurazione della conduttura chiusa con acciaio inossidabile 1CraNigTi, 2Cris ed il corindone Alc0a, la lega dura non corrode. E nessuna fibra, le particelle ed altre impurità, la viscosità cinematica di lavoro della temperatura meno di 5 di × 10-6m3/liquido di s, per il maggior di 5 liquido del ²/s del × 10-6m della viscosità cinematica, il flussometro possono essere usate dopo la calibratura del liquido reale. Se lo strumento dell'esposizione con le funzioni speciali, può anche essere controllo, allarme del sovra-volume, ecc. quantitativi, è lo strumento ideale per la misura ed il risparmio energetico di flusso.
Il coefficiente di strumentazione del sensore è derivato dalla calibratura del dispositivo di calibratura di flusso, che non chiede il meccanismo fluido interno del sensore affatto, il sensore come scatola nera, secondo l'input (flusso) ed uscita (segnale di impulso di frequenza) per determinare il suo coefficiente di conversione, è conveniente per le applicazioni pratiche. Tuttavia, dovrebbe essere notato che questo fattore di conversione (fattore di strumentazione) è condizionale, i suoi stati di calibratura è condizioni di riferimento, se l'uso di deviazione dai coefficienti di questo stato cambierà, il cambiamento dipende dal tipo di sensore, dai parametri fisici fluidi di stato dell'installazione del tubo e della situazione.
Caratteristica del progetto del flussometro della turbina di NYWL-L
1. Alta precisione, generalmente fino a ± 1% R, ± 0,5% R, tipo di alta precisione fino a ± 0,2% R.
2. Buona ripetibilità, ripetibilità a breve termine di fino a 0,05% ~ 0,2%, è a causa di buona ripetibilità, quale la frequente calibratura o la calibratura online può ottenere molto l'alta precisione, nello stabilimento commerciale è il flussometro preferito.
3. Segnale di frequenza di impulso dell'uscita, adatto a misura ed a collegamento totali del computer, nessuna deriva allo zero assoluto, forte abilità anti-interferenza.
4. Può ottenere un segnale di very high frequency (3 ~ 4kHz), forte risoluzione del segnale.
5. Vasta gamma, diametro medio e grande fino al 1:20, diametro del 1:10, struttura compatta e leggera, installazione facile e manutenzione, capacità a larga diffusione.
6. Applicabile per fare pressione la misura, il corpo del tester non deve aprire il foro, il tipo ad alta pressione facile da fare strumento.
7. I tipi speciali del sensore, possono essere progettati secondo le esigenze speciali degli utenti di vari tipi di sensori speciali, quali tipo a bassa temperatura, tipo bidirezionale, il tipo del martello, la sabbia che mescolano il tipo speciale, ecc.
8. Può essere trasformato il tipo di inserzione, adatto a misura del grande diametro, la piccola perdita di pressione, prezzo basso, può essere rimosso senza flusso, facile installare e mantenere.
Parametri tecnici del flussometro della turbina di NYWL-L
Applicazione tipica | liquido |
Calibro dello strumento | Collegamento infilato; Collegamento della flangia |
Accuratezza di misura | ±1.0%R, ±0.5%R, ±0.2%R (personalizzabili) |
Rapporto della gamma | 1:10; 1:15; 1:20 |
Materiale del sensore | (l) acciaio inossidabile 304 acciaio inossidabile, 316, ecc. |
Temperatura di media | -20℃~+120℃ |
Temperatura dell'ambiente | -20℃~+60℃ |
Umidità relativa | 5% ~ 90% |
Pressione atmosferica | 86Kpa~106Kpa |
Uscita del segnale | Segnale di impulso, 4 ~ segnale 20mA |
Uscita di comunicazione | HART/RS485 |
Alimentazione elettrica | Alimentazione elettrica esterna: +24VDC±15%, alimentazione elettrica interna dell'ondulazione ≤±5: 2.0~3.0V |
Interfaccia di linea del segnale | Tipo di base, tipo protetto contro le esplosioni |
Protezione/grado protetto contro le esplosioni | IP 67/ExiaCT4Ⅱ o Ⅱ BT6 di Exd |
