Dettagli:
|
| Rapporto della gamma: | 1:10 | Stress da lavoro: | DN15~DN50: 4.0MPa |
|---|---|---|---|
| Viscosità media: | DN15<5mPa*s | Metodo del collegamento: | Collegamento infilato, collegamento della flangia |
| Lunghezza totale: | Segnale di impulso, 4 ~ segnale 20mA | Alimentazione elettrica: | 24VDC |
| Gamma di misura: | 2.5~60000) l/h dell'acqua (, ³ /h dell'aria (0.07~2000) m., (a 0,101025 MPa, 20℃) | Accuratezza di misura: | ±1.0%R, ±0.5%R, ±0.2%R (personalizzabili) |
| Evidenziare: | Flussometro del galleggiante della metropolitana del metallo 24VDC,Flussometro del galleggiante della metropolitana del metallo della turbina,Flussometro della turbina della metropolitana del metallo |
||

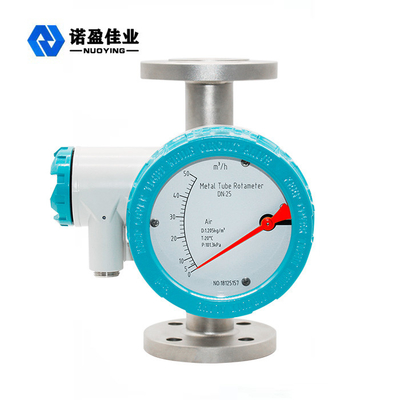

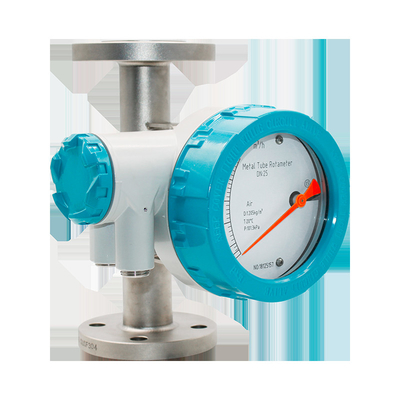

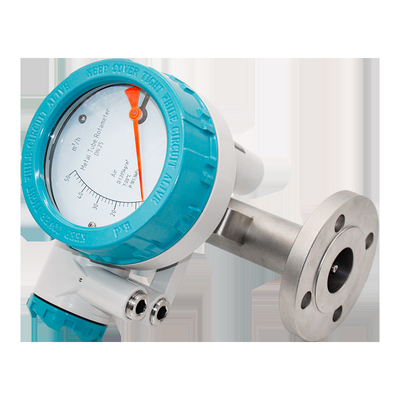

Flussometro affidabile del galleggiante della metropolitana del metallo della vasta gamma NYGZ-L di alta precisione del lavoro
La struttura del flussometro del galleggiante del tubo del metallo di serie di NYGZ-L è lavoro semplice e affidabile, l'alta precisione, vasta gamma delle applicazioni. Rispetto al flussometro di vetro del rotore può resistere ad ad alta pressione. Il flussometro di serie di NYGZ-L ha indicazione in situ, la trasmissione a distanza elettrica, l'allarme del commutatore di limite, la resistenza della corrosione, tipo rivestito, attenuando il tipo e le varietà protette contro le esplosioni. Ampiamente usato nella difesa nazionale, prodotto chimico, petrolio, metallurgia, energia elettrica, protezione dell'ambiente, industria di luce e della medicina ed altri dipartimenti di liquido, misura di flusso del gas e controllo automatico.
Le parti di rilevazione del flussometro sono fatte di acciaio inossidabile 1Cr18Ni9Ti, le occasioni speciali possono anche essere fatte di Cr18Ni12Mo2Ti o F46 ed altri materiali resistenti alla corrosione. Eccezione fatta per le specifiche speciali, l'altezza del misuratore di portata è di 250 millimetri e la flangia di collegamento è norma GB/T9119.8~10, che può anche essere personalizzata secondo l'esigenza particolare degli utenti.
Principio di funzionamento del flussometro del galleggiante della metropolitana del metallo di NYGZ-L
Quando il liquido dal fondo per completare i passaggi attraverso il tubo di misurazione dritto, il galleggiante aumenta nell'ambito dell'azione della differenza di pressione e dell'altezza dell'aumento del galleggiante rappresenta la dimensione del flusso. Il galleggiante aumenta ad un'altezza che rappresenta la portata ed è trasmessa all'indicatore attraverso un accoppiamento fra il magnete nel galleggiante ed il magnete nell'indicatore, che guida il puntatore nell'indicatore per girare.
Parametri tecnici del flussometro del galleggiante della metropolitana del metallo di NYGZ-L
| Gamma di misura | 2.5~60000) l/h dell'acqua (, ³ /h dell'aria (0.07~2000) m., (a 0,101025 MPa, 20℃) |
| Accuratezza di misura | ±1.0%R, ±0.5%R, ±0.2%R (personalizzabili) |
| Rapporto della gamma | 1:10 |
| Stress da lavoro | DN15~DN50: 4.0MPa |
| Temperatura di media | -80℃~+200℃ (F46 flussometro allineato 0℃~80℃) |
| Viscosità media | DN15<5mPa*s |
| Metodo del collegamento | Collegamento infilato, collegamento della flangia |
| Lunghezza totale | Segnale di impulso, 4 ~ segnale 20mA |
| Materiale di misurazione del tubo |
Tipo ordinario: 1Cr18Ni9Ti Resistente alla corrosione: Cr18Ni12Mo2Ti, 316L, 316 |
| Segnale in uscita | (4 - 20) mA a due fili, 3 cavo (0 - 10) mA |
| Linearità | 1,0% |
| Alimentazione elettrica | 24VDC |
| Consumo di energia | 25MW |
| Temperatura dell'ambiente | -25℃~+55℃ |
| Grado protetto contro le esplosioni | Exia IICT5 |
