Dettagli:
|
Applicazione tipica: | Liquido, gas, vapore | MODELLO DEL PRODOTTO: | NP-93420-IB/-IF/-IX/-IC/-IT/-IQ/-II/-III |
---|---|---|---|
Materiale del diaframma: | 316 L facoltativo | Alimentazione elettrica: | 24 VCC |
Uscita del segnale: | 4… 20 mA /HART/RS485/Modbus… | Sovraccarico permesso: | <2 times="" the="" rated="" range=""> |
Grado di protezione: | IP67 | Grado protetto contro le esplosioni: | ExiaIICT6Ga, ExdIICT6Gb |
Evidenziare: | Moltiplicatore di pressione intelligente del carro armato,Moltiplicatore di pressione del carro armato 93420,Trasmettitore del sensore di pressione del carro armato |

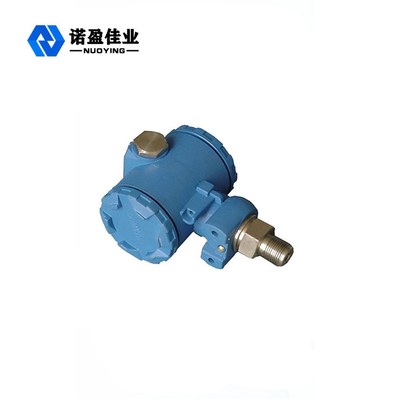

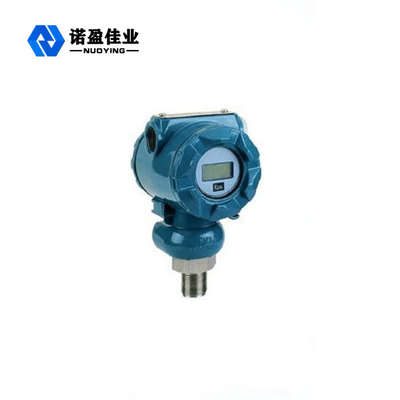

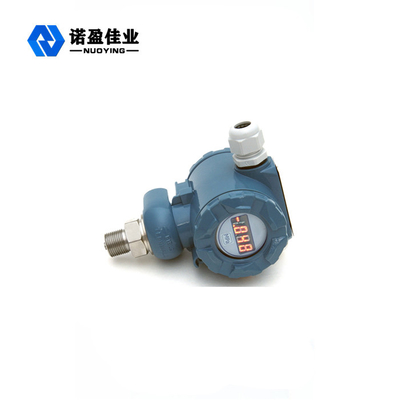

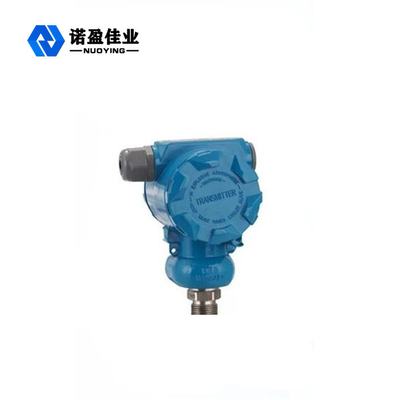

Uscita stabile ed alto moltiplicatore di pressione di sensibilità NP93420
Principio di funzionamento di moltiplicatore di pressione
La serie NP93420 ha diffuso i moltiplicatori di pressione del silicio è interamente chip importati uso, una nuova generazione di sensori di pressione prodotti dopo progettazione strutturale, l'elaborazione dei segnali e l'assemblea e le prove attente nell'accordo rigoroso con le norme nazionali. Questa serie di prodotti ha l'uscita stabile, l'alta sensibilità e precisione ed inoltre ha le buone caratteristiche della temperatura e forte abilità anti-interferenza
La serie NP93420 è fatta dell'effetto di resistenza della pressione dei semiconduttori e la tecnologia della micro-macchina, sulla direzione di cristallo specifica del wafer dei silici monocristallini, facendo uso della tecnologia photoetching, la diffusione ed altri processi a semiconduttore per fare un ponte di Wheatstone per formare un diaframma sensibile, una volta sottoposta a forza esterna, un leggero cambiamento si presenta, i cambiamenti di resistività ed i cambiamenti della resistenza del braccio del ponte (un paio diventa più grande e l'altro diventa più piccolo) nell'uscita del segnale di tensione di eccitazione, attraverso la compensazione di temperatura del computer, adeguamento della resistenza del laser, amplificazione del segnale e l'altra assemblea rigorosa e di metodo di lavorazione difficili, calibratura ed altri processi per produrre un moltiplicatore di pressione con un'uscita standard segnale.
Caratteristica del progetto del moltiplicatore di pressione
◎L'uscita è stabile, la sensibilità è alta, l'influenza di interferenza e rumore ed altri fattori sono relativamente piccoli, il costo corrispondente del circuito dell'amplificatore è ridotto e la risoluzione notevolmente è migliorata.
◎Il circuito integrato dedicato di V/I ha poche periferiche, alta affidabilità, installazione semplice e facile di manutenzione, e ricerca degli errori di piccola dimensione, leggere ed estremamente convenienti.
◎Coperture di fusione sotto pressione della lega di alluminio, isolamento del tre-terminale, strato elettrostatico di protezione dello spruzzo, robusto e durevole.
◎trasmissione bifilare del segnale di CC 4-20mA, forte abilità anti-interferenza e distanza di trasmissione lunga.
◎Il LED, LCD, puntatore, tre generi di teste dell'indicatore, lettura in loco è molto conveniente. Possono essere usate per misurare i media viscosi, cristallini e corrosivi.
◎Il moltiplicatore di pressione del silicio della diffusione è utilizzato nei campi pericolosi ed esplosivi. Il prodotto ha le caratteristiche di tensione a corrente debole e bassa e di basso consumo energetico. È un prodotto protetto contro le esplosioni di per sé sicuro ed è fornito di un certificato protetto contro le esplosioni.
◎Facendo uso del materiale di acciaio inossidabile e della struttura protettiva speciale e di una serie di misure della protezione quali protezione contro il fulmine, anti-interferenza, la anti-sovratensione e più corrente del circuito dell'amplificatore, migliora l'abilità del luogo di lavoro di sigillatura, anticorrosivo ed antiammortizzante affidabile ed è completamente adatto a siti industriali generali misura ed a bisogni di controllo.
Parametri tecnici del moltiplicatore di pressione
Applicazione tipica | Liquido, gas, vapore | |||
Modello del prodotto | NP-93420-IB/-IF/-IX/-IC/-IT/-IQ/-II/-III | |||
Campo di misura | LimitURL superiore | |||
Pressione relativa | Pressione relativa della guarnizione | Pressione assoluta | Pressione relativa | |
0~5KPa~3.5MPa | 0~7KPa~100MPa | 0~20KPa~35MPa | 0~0.1KPa~2MPa | |
Materiale del diaframma | (Facoltativo) 316 L | |||
Accuracyclass | Classe 0,1, Class0.2 | |||
Alimentazione elettrica | 24VDC | |||
Uscita del segnale |
Uscita del segnale 4… 20mA/HART/RS485/Modbus… |
|||
Temperatura ambiente | -40~+85℃ | |||
Temperatura trattata | -25~+125℃ (>+125℃can è personalizzato) | |||
Collegamento trattato | Filo, flangia (facoltativa) | |||
Attenuazione del tempo | 0,1 ~ 16s regolabile | |||
Sovraccarico permesso | <2 times="" the="" rated="" range=""> | |||
Esposizione in tensione | LCD (facoltativo) | |||
Grado di protezione | IP67 | |||
Grado protetto contro le esplosioni | ExiaIICT6Ga, ExdIICT6Gb (si veda il certificato per i dettagli) |
Nota del ※: Il prodotto può essere personalizzato secondo i requisiti specifici degli utenti.
