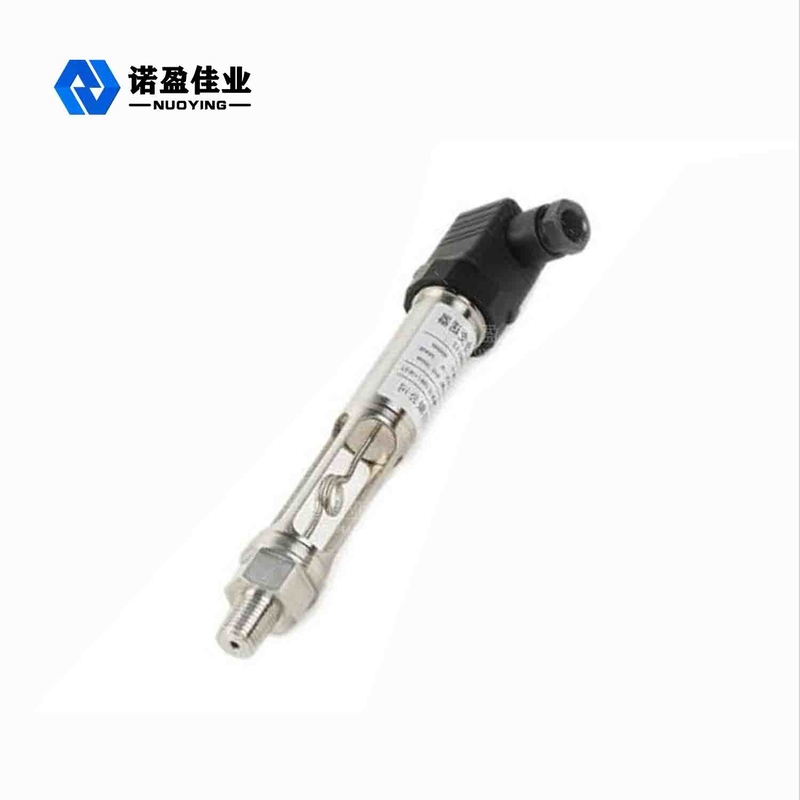

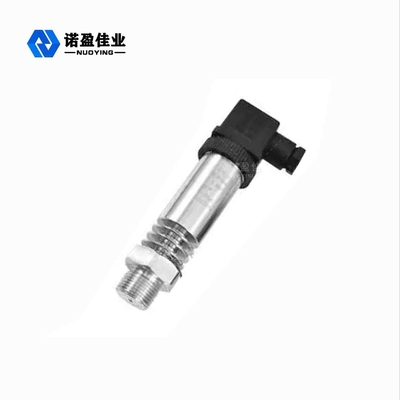

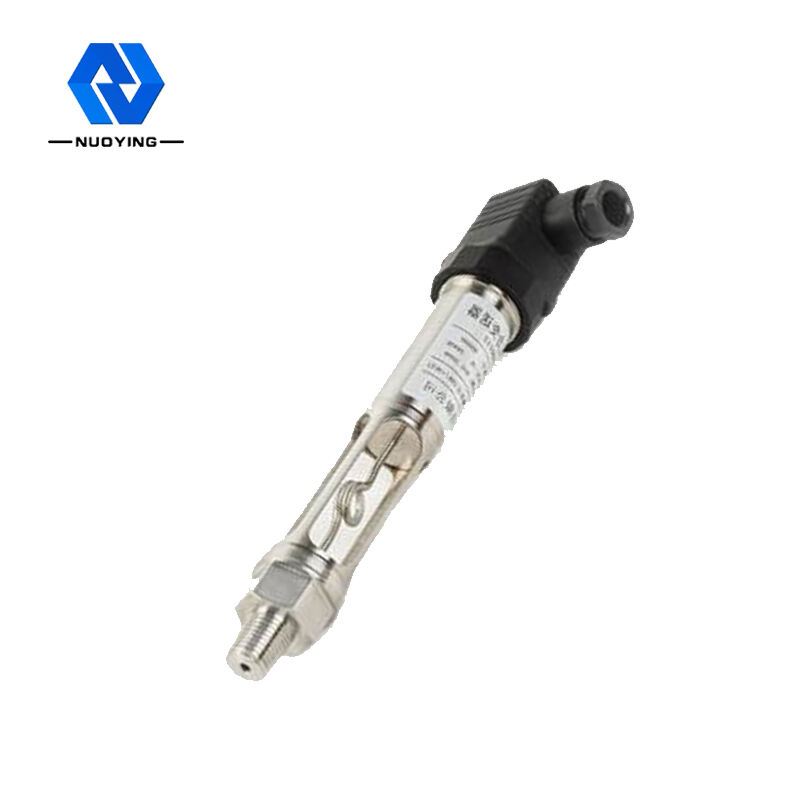

Sensore di pressione ad alta temperatura con flangia filettata del trasmettitore del sensore di pressione 12-36VDC

Il trasmettitore del sensore di pressione misura la pressione del gas liquido e del vapore

Trasmettitore del sensore di pressione

Trasmettitore del sensore di pressionePrincipio di funzionamento

La serie NP93420 è realizzata utilizzando l'effetto piezoresistivo dei semiconduttori e la tecnologia di microlavorazione. Nella specifica direzione cristallina del wafer di silicio monocristallino, il processo di litografia, diffusione e altri semiconduttori vengono utilizzati per fabbricare il ponte di Wheatstone per formare il diaframma sensibile, che cambia leggermente quando è soggetto a forze esterne. La resistenza del braccio del ponte viene modificata dalla variazione della resistività, l'uscita del segnale di tensione di eccitazione viene modificata (una coppia è più grande e l'altra è più piccola), dopo la compensazione della temperatura del computer, la regolazione della resistenza del laser, l'amplificazione del segnale e altri mezzi di elaborazione e un rigoroso rilevamento dell'assemblaggio, calibrazione e altri processi, la produzione di un trasmettitore di pressione del segnale di uscita standard.

Trasmettitore del sensore di pressioneTecnicoParametro

Trasmettitore del sensore di pressioneApplicazione

Ampiamente usato nel petrolio, nell'industria chimica, nella metallurgia, nell'energia elettrica, nell'industria leggera, nei materiali da costruzione, nella medicina, nella protezione ambientale, nella ricerca scientifica e in altre imprese e istituzioni, è in grado di testare la pressione del fluido di processo ed è adatto a varie occasioni, ambienti per tutte le stagioni e tutti i tipi di liquidi corrosivi.

Trasmettitore del sensore di pressioneCaratteristiche

• L'uscita è stabile, la sensibilità è elevata, l'influenza delle interferenze e del rumore è relativamente piccola, il costo corrispondente del circuito amplificatore è ridotto e la risoluzione è notevolmente migliorata.
• Circuito integrato speciale V/I, pochi dispositivi periferici, alta affidabilità, semplice manutenzione, facile, piccolo volume, leggero, facile da installare e debuggare.
• Guscio pressofuso in lega di alluminio, isolamento a tre estremità, strato protettivo in plastica a spruzzo elettrostatico, durevole.
• Trasmissione del segnale a due fili CC 4-20 mA, forte capacità anti-interferenza, lunga distanza di trasmissione.
• LED, LCD, puntatore tre indicatori, la lettura del sito è molto comoda. Può essere utilizzato per misurare mezzi viscosi, cristallini e corrosivi.
• Quando utilizzato in campi pericolosi ed esplosivi, viene adottato il trasmettitore di pressione al silicio diffuso. Il prodotto ha le caratteristiche di bassa corrente, bassa tensione e basso consumo energetico. Appartiene a un prodotto a sicurezza intrinseca e antideflagrante ed è dotato di certificato antideflagrante.
• Adottando una serie di misure protettive, come materiale in acciaio inossidabile, struttura protettiva speciale e circuito di amplificazione per la protezione da fulmini, anti-inceppamento, anti-sovratensione, sovracorrente, ecc., migliora la capacità di tenuta affidabile e anticorrosione e anti-ambiente di lavoro avverso. Completamente adatto per esigenze generali di misurazione e controllo sul campo industriale.

Trasmettitore del sensore di pressioneProprietà fisiche

• Diaframma isolato: SS316 o diaframma in ceramica
• Parti bagnate: acciaio inossidabile
• Anello di tenuta: NBR
• Alloggiamento: lega di alluminio
• Placcatura del corpo: resina epossidica
• Tipo di connessione al processo: M20×1,5 maschio, 1/2NPT maschio
• Collegamento elettrico: il foro del cavo è 8
