Tipo di ingresso Trasduttori di pressione del livello dell'acqua Diaframma ceramico HART

NH93420 Trasmettitore del sensore di pressione del trasmettitore di livello del liquido

Il trasmettitore di livello del liquido della serie NH93420 è l'estensione e lo sviluppo della tecnologia del trasmettitore di pressione, secondo il principio della relazione lineare tra la pressione generata dal diverso peso specifico del liquido a diverse altezze, per ottenere misurazioni e trasmissioni accurate del volume di acqua, olio e pasta, altezza del liquido, peso.

NH93420 Trasmettitore di livello del liquidoParametro tecnico

※ Nota:Prodottipuò esserepersonalizzato secondoalrequisiti specificidiutenti!

NH93420 Trasmettitore di livello del liquido Operativo Principio

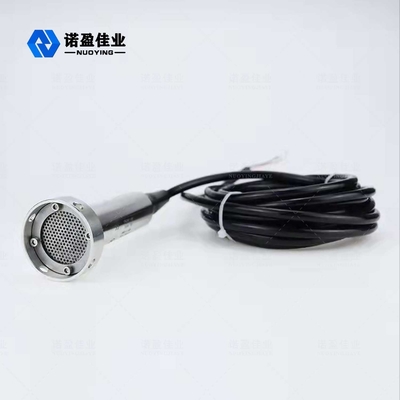

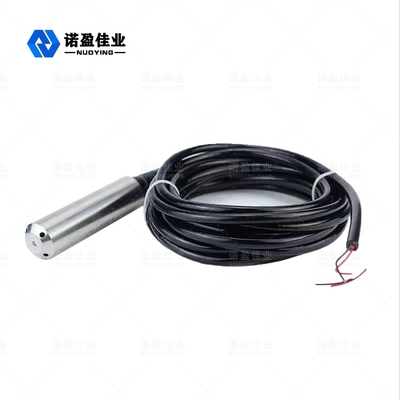

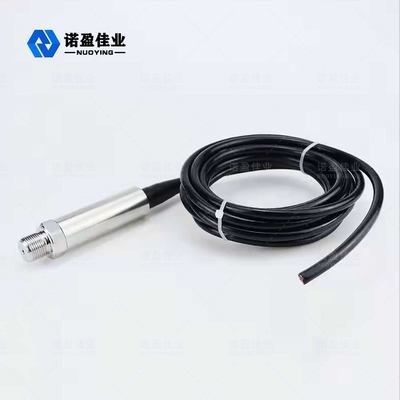

Il trasmettitore di livello del liquido è costituito da uno speciale cavo di guida del gas integrato in un tubo capillare, un giunto a compressione e una sonda.La sonda del misuratore di livello è costituita da un nucleo in acciaio inossidabile con un diaframma nella parte inferiore e un guscio di plastica con fori.La misurazione del livello del liquido è in realtà la differenza tra la pressione idrostatica sulla testa della sonda e la pressione atmosferica effettiva, quindi il sensore ceramico (fissato alla pellicola in acciaio inossidabile) e il componente elettronico convertono la differenza di pressione nel segnale di uscita 4〜20mA .
Quando il trasmettitore di livello del liquido idrostatico viene inserito in una certa profondità del liquido misurato, la formula della pressione del sensore è la seguente: PA= p・g・h+Po per ottenere la formula del livello del liquido:h = PA- Po/ p *G.
Allo stesso tempo, la pressione del liquido viene introdotta nella camera di pressione positiva del sensore attraverso la conduzione del gas in acciaio inox, quindi la pressione atmosferica sulla superficie del liquido viene collegata alla camera di pressione negativa del sensore, in modo da contrastare il Po, sul retro del sensore e rendere la pressione misurata del sensore PA-Po= p・g・h.
Se la densità del liquido è uniforme, la differenza di pressione statica è proporzionale all'altezza del livello del liquido.

NH93420 Trasmettitore di livello del liquido Caratteristiche del progetto

• Installazione semplice, facile da usare, forte intercambiabilità.
• Adatto per misurare il livello del liquido e l'interfaccia del mezzo liquido nel contenitore.Oltre all'indicazione del campo, può anche essere dotato di trasmettitore remoto, interruttore di allarme, funzione di rilevamento completo.
• Nuova indicazione, lettura intuitiva, accattivante, osservazione della direzione dell'indicatore può essere modificata in base alle esigenze dell'utente.
• Ampio campo di misura, non limitato dall'altezza del serbatoio di accumulo.
• Il meccanismo di indicazione è completamente isolato dal mezzo testato, con buone prestazioni di tenuta, elevata affidabilità e funzionamento sicuro.
• Struttura semplice, facile installazione, facile manutenzione, resistenza alla corrosione, nessuna alimentazione, antideflagrante.
• Sensibilità del sensore di alta qualità, velocità di risposta rapida, riflette accuratamente il flusso o il livello del liquido statico di variazioni sottili, elevata precisione di misurazione.
• Con capacità antideflagrante a sicurezza intrinseca e isolamento antideflagrante, può essere utilizzato in vari luoghi pericolosi.
• Il design anti-blocco può realizzare la misurazione del livello del liquido nel mezzo di pasta.

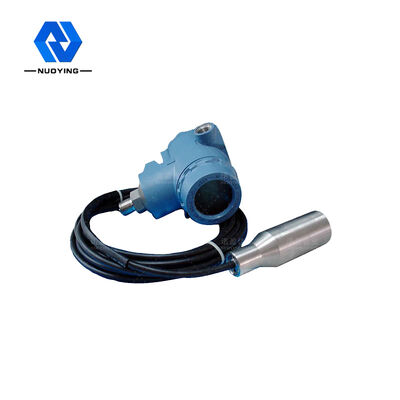

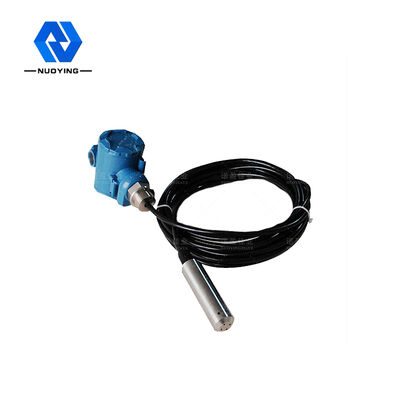

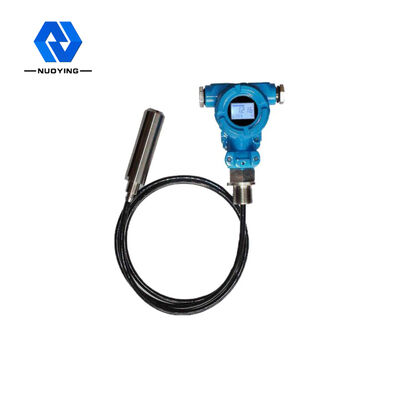

• È molto comodo da leggere in loco con tre tipi di testine indicatrici: scala uguale al 100%, LED e LCD.
• Trasmissione del segnale a due fili CC 4-20 mA, forte capacità anti-interferenza, lunga distanza di trasmissione.
• Zero unico fine, gamma completa, compensazione non lineare, per garantire lo strumento all'interno della gamma di condizioni operative di precisione, stabilità a lungo termine.
• Il sensore di pressione rileva direttamente la pressione del livello del liquido, non influenzata dal gorgogliamento del materiale, dalla deposizione.

​
