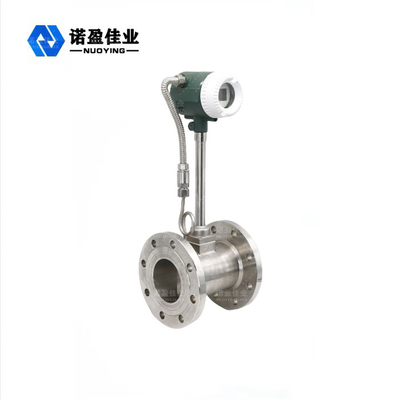

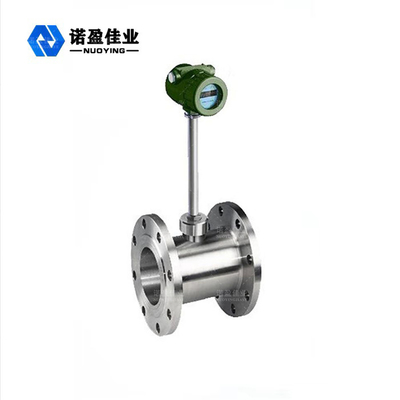

Strumenti protetti contro le esplosioni NYLU - JB del flussometro di vortice di alta precisione 24VDC

Strumenti protetti contro le esplosioni NYLU - JB del flussometro di vortice di alta precisione 24VDC
Strumenti protetti contro le esplosioni NYLU - JB del flussometro di vortice di alta precisione 24VDC Strumenti protetti contro le esplosioni NYLU - JB del flussometro di vortice di alta precisione 24VDC

Grande immagine :  Strumenti protetti contro le esplosioni NYLU - JB del flussometro di vortice di alta precisione 24VDC

Dettagli:
Luogo di origine: Xi'an, Shaanxi, Cina
Marca: NUOYINGJIAYE
Certificazione: CE
Numero di modello: NYLU-JB
Termini di pagamento e spedizione:
Quantità di ordine minimo: pc 1
Prezzo: $450 to $1700 /pcs
Imballaggi particolari: Cartone, 60cm×30cm×30cm
Tempi di consegna: 7 giorni lavorativi
Termini di pagamento: T/T
Capacità di alimentazione: un mese di 1000 pc pre

Strumenti protetti contro le esplosioni NYLU - JB del flussometro di vortice di alta precisione 24VDC

descrizione
Alimentazione elettrica: 12~24VDC Grado di accuratezza: 1,0, 1,5
Temperatura di media: -40~350℃ Perdita di pressione: Coefficiente di resistenza cd≤2.4
Grado protetto contro le esplosioni: Exia II CT6 (facoltativo) Pressione nominale: 1.6MPa, 2.5MPa, 4.0MPa e sopra
Segnale in uscita: ≥ ad alto livello a basso livello 6V, segnale corrente standard 4~20mA del ≤ 1V di impulso di tensio
Evidenziare:

Flussometro di vortice protetto contro le esplosioni

,

Flussometro di vortice liquido

,

Tipo misuratore di portata 24VDC della turbina

Alto flussometro di vortice protetto contro le esplosioni degli strumenti NYLU-JB di accuratezza 24VDC di misura





Il flussometro di vortice è basato sulla ricerca e sulla produzione di principio di vortice di Carmen, pricipalmente per la misura industriale del flusso di fluido della conduttura, quali gas, liquido, vapore ed altri media. Le sue caratteristiche sono piccola perdita di pressione, una vasta gamma, alta precisione, nella misurazione del flusso di volume delle condizioni di lavoro quasi indipendenti da densità fluida, da pressione, dalla temperatura, dalla viscosità e da altri parametri. Nessun parti meccaniche mobili, così alta affidabilità e manutenzione bassa. I parametri dello strumento possono essere stabili col passare del tempo. Il misuratore di portata di vortice adotta il sensore piezoelettrico di sforzo, che è altamente affidabile e può lavorare nella gamma di temperatura di funzionamento di -20℃~+250℃. Ha il segnale standard analogico ed uscita digitale del segnale di impulso, in modo da è facile da essere usato con il sistema digitale quale il computer, che è uno strumento di misura avanzato ed ideale.



Principio di funzionamento del flussometro di vortice di NYLU-JB



Il flussometro di vortice è progettato nel campo di flusso del generatore di vortice, sonda di rilevazione ed i circuiti elettronici corrispondenti ed altre componenti. Quando il liquido attraversa il generatore di vortice, forma due file alternanti dei vortici da entrambi i lati, questo vortice è conosciuto come via di vortice di Carmen. Strohal, in base alla teoria della via di vortice di Carmen, ha proposto che la frequenza della via di vortice di Carmen fosse proporzionale alla velocità di flusso di fluido ed ha dato la relazione fra frequenza e velocità di flusso: f = × V/d della st

f: frequenza di vortice (hertz)

v: la velocità di flusso media da entrambi i lati del generatore di vortice (m/s)

St: Coefficiente di Strohal (costante)

Questi vortici alternanti formano una serie di alternare la pressione negativa, che agisce sulla sonda di rilevazione e genera una serie di alternare i segnali elettrici, che sono convertiti, modellati ed amplificati dal preamplificatore e poi producono un segnale di frequenza di impulso o il segnale standard proporzionale alla sincronizzazione di vortice.



Caratteristica del progetto del flussometro di vortice di NYLU-JB



1. Facile installare struttura semplice, nessun parti commoventi di usura.

2. Alta accuratezza di misura, alta affidabilità, nessun'esigenza di ricerca degli errori in loco.

3. Può trasmettere il segnale di flusso da un'interurbana e può essere di reti con il computer realizzare la gestione centralizzata.

4. Il bordo dell'amplificatore adotta la progettazione unica ed è comune per gas e liquido.

5. C'è segnale standard analogico ed uscita digitale del segnale di impulso, che possono essere usati facilmente con i sistemi digitali quali i computer.

6. Gli strumenti protetti contro le esplosioni possono essere utilizzati nei posti protetti contro le esplosioni corrispondenti.

7. Progettazione e produzione su misura secondo i requisiti di cliente.



Parametri tecnici del flussometro di vortice di NYLU-JB



Alimentazione elettrica 12~24VDC
Pressione nominale 1.6MPa, 2.5MPa, 4.0MPa e sopra
Grado di accuratezza 1,0, 1,5
Temperatura di media -40~350℃
Perdita di pressione Coefficiente di resistenza cd≤2.4
Segnale in uscita ≥ ad alto livello a basso livello 6V, segnale corrente standard 4~20mA del ≤ 1V di impulso di tensione
Grado protetto contro le esplosioni Exia II CT6 (facoltativo)
