Misuratore di portata anulare della turbina del piatto di orifizio di Manica per la struttura NYLD liquido - KB

Misuratore di portata anulare della turbina del piatto di orifizio di Manica per la struttura NYLD liquido - KB
Misuratore di portata anulare della turbina del piatto di orifizio di Manica per la struttura NYLD liquido - KB Misuratore di portata anulare della turbina del piatto di orifizio di Manica per la struttura NYLD liquido - KB

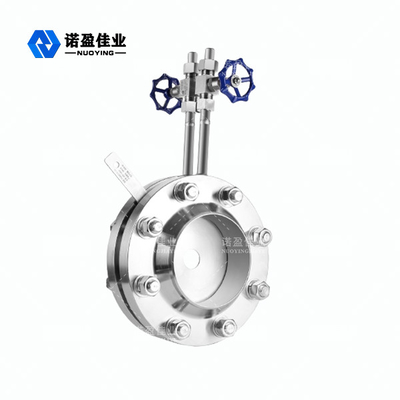

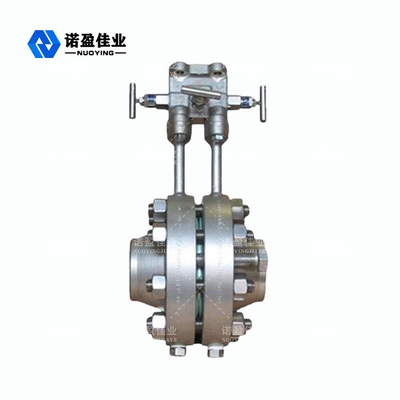

Grande immagine :  Misuratore di portata anulare della turbina del piatto di orifizio di Manica per la struttura NYLD liquido - KB

Dettagli:
Luogo di origine: Xi'an, Shaanxi, Cina
Marca: NUOYINGJIAYE
Certificazione: CE
Numero di modello: NYLD-KB
Termini di pagamento e spedizione:
Quantità di ordine minimo: pc 1
Prezzo: $450 to $1700 /pcs
Imballaggi particolari: Cartone, 60cm×30cm×30cm
Tempi di consegna: 7 giorni lavorativi
Termini di pagamento: T/T
Capacità di alimentazione: un mese di 1000 pc pre

Misuratore di portata anulare della turbina del piatto di orifizio di Manica per la struttura NYLD liquido - KB

descrizione
Metodo dell'estrazione di pressione: Estrazione C di pressione standard Pressione nominale: ≤450MPa
Diametro nominale: DN50~DN2600 Accuratezza: ±1.5%~±2.5%
temperatura di funzionamento: -200~450℃ Metodo del collegamento: Collegamento della flangia, collegamento saldato
Evidenziare:

Tipo di Manica anulare misuratore di portata della turbina

,

Misuratore di portata DN50 della turbina del piatto di orifizio

,

Metro liquido della turbina della struttura

Tipo di Manica anulare orifizio liquido Tyoe Ring Plate Flowmeter della struttura NYLD-KB





Il flussometro anulare del piatto di orifizio di serie di NYLD-KB è un sensore di flusso di soffocamento sviluppato in base al piatto di orifizio standard, perché adotta il tipo di canale anulare struttura, di modo che i vari media sporchi misurati possono passare facilmente attraverso la fessura anulare fra il piatto di orifizio ed il tubo. Di conseguenza, il flussometro anulare del piatto di orifizio è ampiamente usato nella misura di flusso dei media sporchi.



Orifizio Tyoe Ring Plate Flowmeter Working Principle di NYLD-KB



La sezione di flusso minimo del flussometro circolare del piatto di orifizio è il foro circolare nel centro del piatto, quando il liquido attraverso il foro circolare dovuto la contrazione improvvisa dell'area e dell'accelerazione di flusso per misurare il flusso e la sezione di flusso minimo del flussometro circolare del piatto di orifizio è il bordo esterno del piatto e della parete interna del tubo per formare un cerchio, il liquido con la contrazione improvvisa dell'area di flusso e l'accelerazione, il liquido intorno al bordo del piatto di orifizio circolare e lo strato superficiale risultante sarà cilindrico, il principio di resistenza al liquido è simile, in modo dal coefficiente di resistenza è causato dal flussometro circolare del piatto di orifizio al liquido relativamente simile, che permette affinchè entrambi abbia un simile coefficiente di uscita.



Orifizio Tyoe Ring Plate Flowmeter Technical Parameters di NYLD-KB



Metodo dell'estrazione di pressione Estrazione C di pressione standard
Pressione nominale ≤450MPa
Diametro nominale DN50~DN2600
Accuratezza ±1.5%~±2.5%
Temperatura di funzionamento -200~450℃
Metodo del collegamento Collegamento della flangia, collegamento saldato



Orifizio Tyoe Ring Plate Flowmeter Design Feature di NYLD-KB



1. Non solo può misurare il flusso dei liquidi generali, ma anche può applicarsi ai liquidi contenere le varie impurità (quali polvere, la sospensione, la precipitazione, ecc.), quali i vari tipi di aria calda del gas, di gas di combustione, di gas naturale, di acqua di circolazione di raffreddamento, ecc.

2. Il vapore surriscaldato di misurazione del vapore saturo può evitare l'accumulazione condensata costituita dall'interruzione del vapore e quando il vapore è inviato ancora, può entrare rapidamente nella misura accurata. Un'altra sezione del corpo dello strumento ha un tubo di misurazione diritto, di modo che gli errori dell'installazione (quali eccentricità, le guarnizioni conficcare il tubo) hanno scarso effetto sulla misura dello strumento una volta installati sul sito.

3. Facendo uso «della struttura dell'anello di pressione uguale», quando la lunghezza della sezione diritta del tubo non è abbastanza lunga, può ancora essere misurato esattamente. Per esempio: in a valle di un gomito di 90 °, il metro può avere 2D lunghezza prima; in a valle di un gomito di 30 °, il metro può avere 0,5 lunghezze di D prima.

4. Facendo uso «del collegamento di metodo di saldatura», adatto a liquidi ad alta temperatura ed ad alta pressione (quale vapore surriscaldato), basso costo, lavoro affidabile, prestazione stabile.

5. Adotti «la struttura dell'isolamento del rivestimento», adatta a cristallizzazione facile, a vaporizzazione facile e ad altri liquidi che devono essere riscaldati o raffreddati.
