Dettagli:
|
Diametro nominale: | DN50~DN1000 | Pressione nominale: | ≤450MPa |
---|---|---|---|
Temperatura dell'ambiente: | -20℃~+55℃ | Temperatura media: | -20℃~+300℃ |
Accuratezza: | ±1.0%~±1.5% | Metodo del collegamento: | Flangiano premere, il collegamento infilato, il collegamento della flangia, il tipo dell'inserzione, |
Requisiti diritti della sezione del tubo: | La sezione diritta verso l'alto del tubo dovrebbe essere ≥ 10DN, sezione diritta a valle del tubo do | ||
Evidenziare: | Flangia che preme il misuratore di portata della turbina,misuratore di portata della turbina 450MPa,Contatore del gas della turbina del comando |

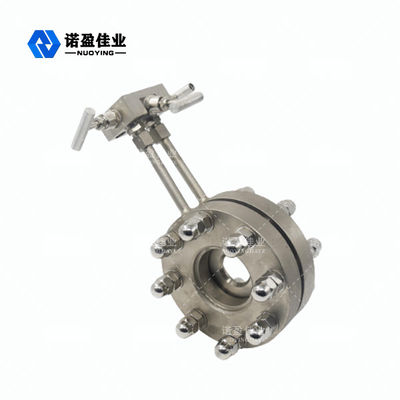

La vasta gamma della prestazione stabile delle applicazioni tutta compresa ha pilotato il metro
Il dispositivo del comando presenta molti vantaggi, ma generalmente ritiene la tangente comune nel campo che pone il carico di lavoro, ma anche alla la perdita incline, il bloccaggio ed altri problemi. Negli ultimi anni, i moltiplicatori di pressione differenziale hanno reso lo sviluppo rapido, non solo la dimensione compatta e la prestazione stabile, facile regolare, basicamente nessuna necessità di regolare l'allo zero assoluto nel corso di uso. Questi vantaggi hanno contribuito allo sviluppo ed all'applicazione del flussometro di un pezzo del comando (piatto di orifizio compreso, piatto di orifizio anulare, ugello, ecc.).
Tutto compreso ha pilotato il principio di funzionamento del tester
Installato nell'orifizio della conduttura o l'ugello interno ed altre parti di soffocamento, dovuto le parti di soffocamento dell'apertura più piccola del diametro interno del tubo, quando il liquido attraversa le parti di soffocamento, la sezione trasversale del fascio di flusso si è contratta improvvisamente, la portata è accelerato. La pressione statica del liquido al back end del comando è ridotta, in modo dalla differenza di pressione statica è generata prima e dopo il comando, che ha una relazione numerica definita con il tasso del flusso di fluido, in conformità con Q = K.√P.△ Il moltiplicatore di pressione differenziale (o metro di pressione differenziale) è usato per misurare la pressione differenziale prima e dopo il comando raggiungere la misura della portata.
Tutto compreso ha pilotato la caratteristica del progetto del tester
1. Il calcolo del piatto di orifizio adotta la norma internazionale e l'elaborazione.
2. Il dispositivo di soffocamento di tipo corrente può essere messo in uso senza calibratura reale di flusso.
3. Il piatto di orifizio di un pezzo è più facile da installare, nessuna necessità di estrarre il tubo di pressione, può direttamente essere collegato al moltiplicatore di pressione differenziale ed al moltiplicatore di pressione.
4. La vasta gamma delle applicazioni, tutto il flusso monofase può essere misurata, parte del flusso di misto-fase può anche applicarsi.
5. La struttura del dispositivo di soffocamento è facile da copiare, la prestazione semplice, solida, stabile ed affidabile, tempo di impiego lungo e prezzo basso.
Tutto compreso ha pilotato i parametri tecnici del tester
Diametro nominale | DN50~DN1000 |
Pressione nominale | ≤450MPa |
Temperatura dell'ambiente | -20℃~+55℃ |
Temperatura media | -20℃~+300℃ |
Accuratezza | ±1.0%~±1.5% |
Metodo del collegamento |
Flangiano premere, il collegamento infilato, il collegamento della flangia, il tipo dell'inserzione, ecc.
|
Requisiti diritti della sezione del tubo |
La sezione diritta verso l'alto del tubo dovrebbe essere ≥ 10DN, sezione diritta a valle del tubo dovrebbe essere gas 5DN del ≥
|
Regolazione di funzione | Secondo le esigenze degli utenti, gli strumenti pertinenti possono essere selezionati per raggiungere la trasmissione a distanza del segnale (può avere funzione del bus del campo), la compensazione intelligente, il flusso dell'esposizione o la portata in peso, il flusso di volume standard, ecc. |
