Dettagli:
|
| Pressione nominale: | 0.25~4.0MPa, 0.25~6.3MPa | Diametro nominale: | DN50~DN1200, DN50~DN2600 |
|---|---|---|---|
| Accuratezza: | ±0.1%~±1.5% | Temperatura di media: | -50℃≤ t ≤500℃ |
| Metodo del collegamento: | Collegamento della flangia, infilato, saldato | Norme di riferimento: | GB/T2624-2006, JJG640-94 e ASMEPTC19.5-2004 |
| Evidenziare: | Misuratore di portata della metropolitana Venturi di misura di flusso,Misuratore di portata della metropolitana Venturi del collegamento della flangia,Misuratore di portata dispositivo Venturi della turbina |
||

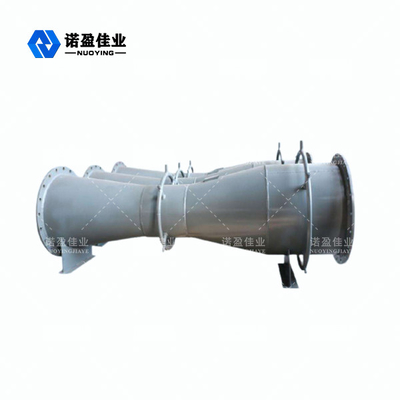

Piccola perdita di pressione di prestazione durevole e stabile dispositivo Venturi classico
Principio di funzionamento classico Venturi
Il liquido che riempie il tubo, quando attraversa il comando nel tubo, la portata formerà una contrazione locale al collo della gola Venturi. Quindi, gli aumenti di portata, le diminuzioni di pressione statica, così nel collo della gola Venturi della sezione prima e dopo la differenza di pressione. Maggior il flusso di fluido, maggior la pressione differenziale, di modo che la pressione differenziale può essere misurata basata sulla dimensione del flusso. Questo metodo di misura è basato sull'equazione di continuità di flusso (legge di conservazione di massa) e sull'equazione di Bernoulli (legge di risparmio energetico).
Caratteristica del progetto classica Venturi
1. Struttura semplice sopra, prestazione durevole e stabile.
2. Piccola perdita di pressione, risparmiante l'energia stata necessaria per trasporto fluido.
3. Calcolo accurato, piccolo consumo di energia.
4. Può essere usato per i vari media sporchi quali liquido, gas, vapore e flusso bifase.
5. Il corpo standard Venturi è più lungo, circa 2 - 5 volte del diametro del tubo.
6. Nell'ordine di 50 ~ 1200 diametro, nessun'esigenza della calibratura reale di flusso. Oltre questa gamma, può essere progettata e fabbricata da riferimento. Quando il più alta accuratezza è richiesta, la calibratura reale di flusso può essere realizzata.
Parametri tecnici classici Venturi
| Pressione nominale | 0.25~4.0MPa, 0.25~6.3MPa |
| Diametro nominale | DN50~DN1200, DN50~DN2600 |
| Accuratezza | ±0.1%~±1.5% |
| Temperatura di media | -50℃≤ t ≤500℃ |
| Metodo del collegamento | Collegamento della flangia, infilato, saldato |
| Norme di riferimento | GB/T2624-2006, JJG640-94 e ASMEPTC19.5-2004 |
