Dettagli:
|
Pressione nominale: | ≤2.5MPa | Diametro nominale: | DN500~DN2600 |
---|---|---|---|
Accuratezza: | ±3%~±5% | ||
Evidenziare: | Misuratore di portata Venturi dell'inserzione,Misuratore di portata Venturi di pressione differenziale,Misuratore di portata della metropolitana di DN500 dispositivo Venturi |

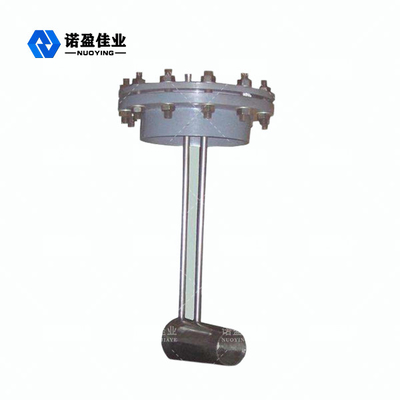

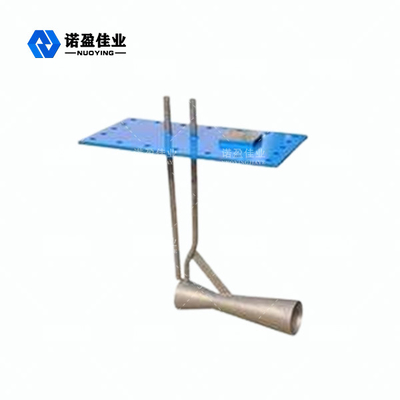

Grande inserzione dispositivo Venturi di pressione differenziale di breve dell'installazione stabilità di dimensione buona
Il dispositivo Venturi di inserzione è un dispositivo Venturi classico più di diametro basso inserito nel centro di un tubo circolare. La differenza fra la pressione statica nel tubo diritto anteriore e la pressione statica nella gola di questo tubo inserito è misurata per conoscere la portata, che può essere usata per la portata dei gas con i più grandi diametri del tubo (per esempio gas di altoforno, gas di combustione, ecc.).
Principio di funzionamento Venturi dell'inserzione
Un dispositivo per la misurazione della pressione differenziale dei liquidi, inventata dal fisico italiano G.B. Venturi, quindi dal nome. Un dispositivo Venturi è un tubo che i primi contratti e poi espande gradualmente. La differenza di pressione fra la sezione di entrata e la più piccola sezione è misurata e la portata è trovata facendo uso del teorema di Bernoulli. Il tubo Venturi consiste di seguenti parti:① sezione di entrata: una breve sezione cilindrica, il suo diametro è D; sezione di contrazione del ②: la forma di un tubo conico, angolo del cono circa 21 del ° del ± 2 del °; gola del ③: una breve sezione diritta, diametro di circa 1/3 - 1/4 di D, uguale di lunghezza al diametro del tubo; sezione di diffusione del ④: un angolo del cono 8 di ° ~ tubo del cono di 15 °. Dall'estremità della parte di entrata 0,25 ~ 0.75D all'estremità di un anello di pressione, là sono almeno quattro fori di pressione ed anello di pressione al manometro. Inoltre, c'è inoltre un anello di pressione dell'multi-orifizio che conduce al manometro al centro della gola. La differenza di pressione fra la sezione di entrata e la più piccola sezione (cioè la sezione della gola) può essere misurata dalla scala del manometro o da un registratore automatico.
Caratteristica del progetto Venturi dell'inserzione
1. Breve dimensione dell'installazione, facili installare e basso costo.
2. Piccola perdita di pressione, energia di risparmio.
3. La buona stabilità, può essere usata per il controllo di processo.
4. Grande pressione differenziale, alta precisione, ampio campo di misura.
5. Buona stabilità, con le caratteristiche regolari di pressione differenziale.
6. La vasta gamma di uso, di gas generale, del gas di combustione, del gas di altoforno che contengono più impurità, ecc., uso a lungo termine non accade fenomeno di bloccaggio. Prima e dopo la sezione diritta del tubo è più breve del dispositivo di soffocamento standard, circa 1.5D prima e 1D dopo.
7. Con la struttura integrata autocorrettiva online di pressione e di temperatura.
Parametri tecnici Venturi dell'inserzione
Pressione nominale | ≤2.5MPa |
Diametro nominale | DN500~DN2600 |
Accuratezza | ±3%~±5% |
