Dettagli:
|
| Accuratezza: | Liquido 1,0%; Aria 1,5% | Materiale: | SS316 |
|---|---|---|---|
| Pressione stimata: | 4.0MPa (DN15, DN25, DN40, DN50) | Livello protettivo: | IP65 |
| Portata: | Liquido: 2.5-100000L/h; Aria: 0.07-3000m^3/h | Rapporto della gamma: | 10:1 (DN≤100mm); 5:1 (DN>100mm) |
| Collegamento: | Avviti, premi, flangi | Uscita: | 4~20mA, RS485 |
| Tipo: | Rotametro della metropolitana del metallo | Garanzia: | 12 mesi |
| Evidenziare: | Misuratore di portata del galleggiante della metropolitana del metallo IP65,Rotametro del flusso d'aria di a sezione variabile,Rotametro del flusso d'aria della metropolitana del metallo SS316 |
||

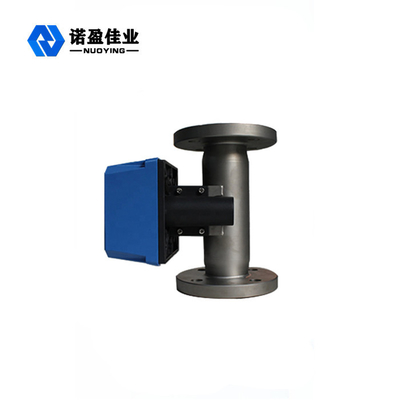

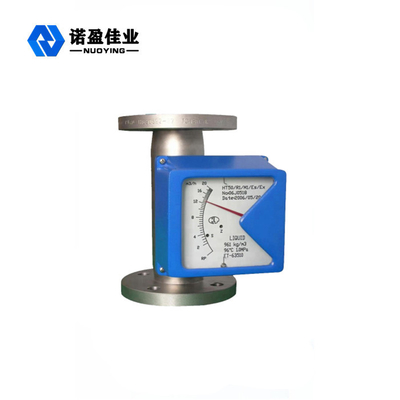

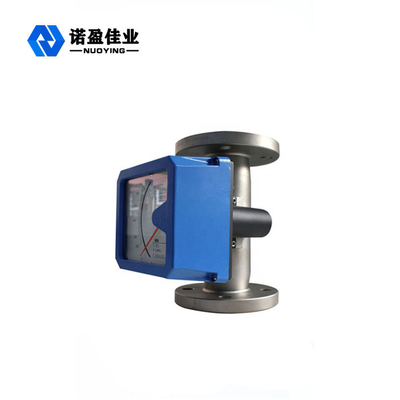

Misuratore di portata di a sezione variabile del galleggiante della metropolitana del metallo del rotametro del flusso d'aria
Descrizione del rotametro del flusso d'aria:
Il rotametro del tubo del metallo di serie di NYGZ-L ha la struttura semplice, l'operazione affidabile, l'alta precisione ed ampia gamma dell'applicazione. Può resistere alle più alte pressioni che i rotametri di vetro. I flussometri di serie di NYGZ-L hanno indicazione locale, la trasmissione a distanza elettrica, l'allarme del commutatore di limite, la resistenza della corrosione, tipo del rivestimento, attenuando il tipo e le varietà protette contro le esplosioni. È ampiamente usato nella misura ed il controllo automatico di flusso del gas e del liquido nella difesa nazionale, l'industria chimica, petrolio, metallurgia, energia elettrica, protezione dell'ambiente, l'industria di luce e della medicina ed altri dipartimenti.
Alcune parti della rilevazione del flussometro sono fatte del materiale di acciaio inossidabile 1Cr18Ni9Ti e possono anche essere composte di materiali resistenti alla corrosione quali Cr18Ni12Mo2Ti o F46 nelle occasioni speciali. Eccezione fatta per le specifiche speciali, l'altezza del flussometro è di 250 millimetri. La flangia di collegamento adotta la norma GB/T9119.8~10 e può anche essere personalizzata secondo l'esigenza particolare degli utenti
Parametri del rotametro del flusso d'aria:
| Parametro tecnico | |
| Pressione nominale | DN15, DN25, DN50-- 4.0MPa (massimo: 20MPa) |
| DN80, DN100, DN150-- 1.6MPa | |
| DN80-- 10MPa massimo | |
| DN100-- 6.4MPa massimo | |
| DN150--4.0MPa massimo | |
| Impiegati medi | Norma: -30℃~+120℃, temperatura elevata: 120℃~350℃ |
| Gamma del diametro | DN15,25,50,80,100,150 |
| Accuratezza | 1,0% |
| Alimentazione elettrica | 24VDC (12~36VDC) |
| Viscosità | DN15: η<30mpa> |
| DN25: η<250mpa> | |
| DN50~DN150: η<300mpa> | |
| Uscita del segnale | 4~20mADC (bifilare); HART Protocol allegato ha conceduto |
| Tipo di collegamento | Norma: Collegamento della flangia, GB/T9119-2000 |
| Gamma di flusso | Liquido: 1.0-150000L/H; Gas: ³ /H di 0.5-3000m |
| Rapporto di misura | 10:1, |
| Protetto contro le esplosioni | Tipo di sicurezza intrinseca: ExiaIICT6 |
| Tipo ignifugo: ExdIICT6l | |
| Materiale bagnato | R1: 304,1Cr18Ni9Ti |
| Ro: 316, 0Cr18Ni12Mo2Ti | |
| RL: 316L, 00Cr17Ni14Mo2Ti; | |
| Ti: Lega di titanio; | |
| Rp: Allineare di PTFE | |
Il rotametro del flusso d'aria caratterizza:
1.Two scrive del medium
I rotametri del metallo hanno potuto verificare i tipi del liquido e del gas due medi.
rapporto di flusso 2.Large
Il rotametro con il grande rapporto di flusso di 1:10, sia liquido che medium del gas
3.simple e chiara lettura di dati
Il flusso misura con il displat digitale meccanico di American National Standard, con linea doppia per visualizzare la portata ed il flusso totale.
4.Functions dei rotametri
Il rotametro del gas con il collegamento della flangia ed il flusso facoltativo e vario dell'uscita 4-20ma variano per voi riferimento.
applicazione 5.Wide
Tipo verticale ed orizzontale metodi dell'installazione che è più adatto ad occasioni differenti.
vita 6.Long e stabilità
Tutti nella costruzione del metallo, progettata per la misurazione del medium corrosivo del &pressure ad alta temperatura
Può selezionare il sistema di misura dei materiali che è fatto di acciaio inossidabile, lega di Hart, titanio, PTFE.
La struttura di coppia magnetica che è garanzia il trasporto di dati, che fa il segnale è più costante.
