Dettagli:
|
| Numero di modello: | NYLU-JB | Alimentazione elettrica: | 12~24VDC |
|---|---|---|---|
| Classe di precisione: | 1,0, 1,5 | Pressione nominale: | 1.6Mpa |
| Perdita di pressione: | Coefficiente di resistenza cd≤2.4 | Grado protetto contro le esplosioni: | si veda il certificato per i dettagli |
| Temperatura media: | -40~350°C | Segnale in uscita: | Segnale corrente standard 4~20mA |
| Evidenziare: | misuratori di portata liquidi di 20mA Digital,Misuratori di portata liquidi di vortice,misuratore di portata liquido della turbina 1.6MPa |
||
Il vortice basso Digital 4-20mA ha prodotto i misuratori di portata liquidi
Descrizione
Questo misuratore di portata dell'uscita 4-20mA usa la tecnologia differenziale avanzata, con isolamento, misure proteggenti, di filtrazioni ed altre sormontare i simili prodotti, la resistenza di scossa difficile, piccolo disordine di dati del segnale ed altre edizioni e l'uso di una tecnologia d'imballaggio e dei provvedimenti cautelari del sensore unico assicurare l'affidabilità di prodotto.

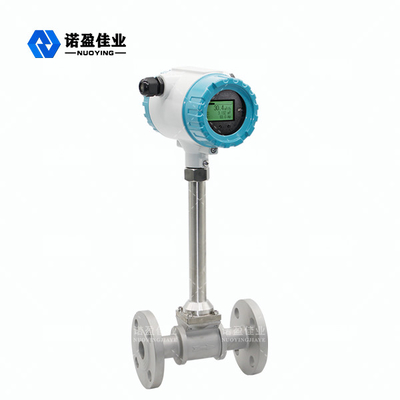

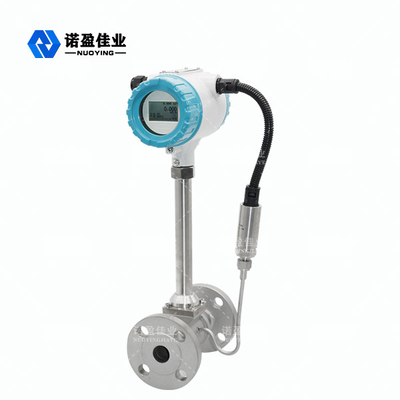

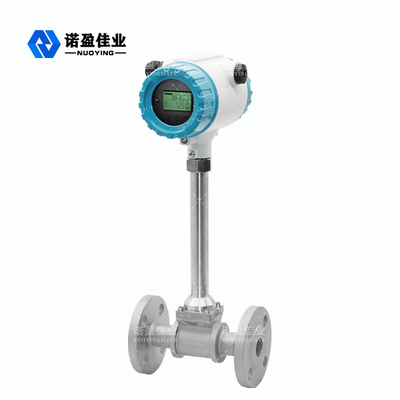

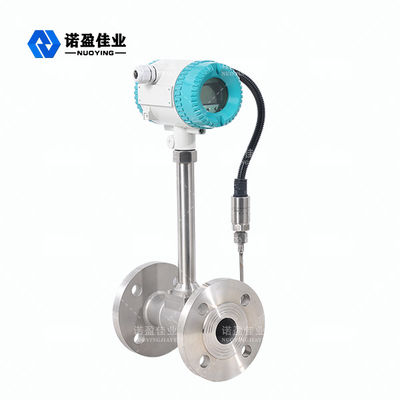

Immagini dettagliate
Specificazione
| Il vortice basso Digital 4-20mA ha prodotto i misuratori di portata liquidi | |||
| Passaggio nominale (millimetri) | 15, 20, 25, 40, 50, 65, 80, 125, 150, 200, 250, 300 | ||
| Materiale dello strumento | 1Cr18Ni9Ti | ||
| Pressione nominale (Mpa) | PN1.6Mpa; PN2.5Mpa; PN4.0Mpa | ||
| Temperatura media misurata | -40℃ ~ +250℃; -40℃ ~ +350℃ | ||
| Condizioni ambientali | Temperatura | Umidità | Pressione atmosferica |
| -10℃ ~ +55℃ | 5% - 90% | 86 ~ 106Kpa | |
| Accuratezza | Liquido: ±0.5 per l'indicazione; Gas o vapore: ±1.0, ±1.5 | ||
| Rapporto della gamma | 1:10; 1:15 | ||
| Segnale in uscita | 4-20mA o impulso facoltativo | ||
| Alimentazione elettrica | Sensori | Trasmettitori | Live Display Type |
| CC di 12V DC/24V | CC 24V | Lo strumento viene con la batteria al litio 3.2V | |
| Metodo dell'installazione | Flangia premere o il collegamento integrato della flangia | ||
| Grado protetto contro le esplosioni | ExdllBT6 | ||
| Grado di protezione | IP65 | ||
| Il vortice basso Digital 4-20mA ha prodotto i misuratori di portata liquidi | ||
| Gamma di flusso | ||
| Calibro (millimetri) | Gamma liquida (m.3/H) | Cucina a gas (m.3/H) |
| DN15 | 1.2-6.2 | 5-25 |
| DN20 | 1.5-10 | 8-50 |
| DN25 | 1.6-16 | 10-70 |
| DN32 | 1.9-19 | 15-150 |
| DN40 | 2.5-26 | 22-220 |
| DN50 | 3.5-38 | 36-320 |
| DN65 | 6.2-65 | 50-480 |
| DN80 | 10-100 | 70-640 |
| DN100 | 15-150 | 130-1100 |
| DN125 | 25-250 | 200-1700 |
| DN150 | 36-380 | 280-2240 |
| DN200 | 62-650 | 580-4960 |
| DN250 | 140-1400 | 970-8000 |
| DN300 | 200-2000 | 1380-11000 |
Caratteristiche
· Nessun parti mobili, stabilità a lungo termine, struttura semplice e facile installare e mantenere
· Facendo uso del circuito per la misurazione del rumore e della testa antivibrazione del sensore, con una determinata prestazione anti-ambientale di vibrazione
· Facendo uso di singola tecnologia del microcomputer del chip di potere ultrabasso, una batteria al litio del pc 3.2V10AH con più di 5 anni di tempo di impiego
· Il coefficiente dello strumento della correzione non lineare da software, migliora l'accuratezza di misura
· Piccola perdita di pressione, ampio campo di misura
· Facendo uso di EEPROM al flusso cumulativo di spenga la protezione, la protezione per più di 10 anni
Applicazioni
Il misuratore di portata dell'uscita 4-20mA è un flussometro volumetrico che può misurare il flusso volumetrico di gas, vapore o liquido, flusso volumetrico o portata in peso. E può essere utilizzato come trasmettitore di flusso nel sistema di controllo automatizzato.
Prodotti relativi
FAQ
Q: Quanto tempo mi risponderete?
: Vi contatteremo appena possibile ma entro 12 ore
Q: Posso ottenere alcuni campioni?
: Sì, l'ordine del campione è disponibile per il controllo di qualità e la prova del mercato. Ma dovete pagare il costo preciso.
Q: Quando potete sistemare la vostra produzione?
: Una volta che ottenendo la vostra conferma del prodotto e ricevendo il prepagamento, la produzione sarà iniziata immediatamente.
Q: Che cosa è termine di consegna?
: Richiede solitamente circa 3-5 giorni lavorativi per piccolo ordine e i 10-15 giorni per grande ordine.
Q: Come controllate la vostra qualità?
: Tre punti di ispezione (dell'originale, della produzione e dei prodotti finiti) + buon servizio della garanzia (libero 1 anno di cambiare un nuovo senza qualsiasi fattori umani di danno).
Q: Che certificati avete?
: ISO9000, CE, certificazione protetta contro le esplosioni, RoHs pronto. E prima del delievry delle merci, la certificazione di ispezione della sicurezza e di qualità pubblicata dalle terze parti anche può essere offerta.
Q: Potrei visitare la vostra fabbrica?
: Molto benvenuto! Mosca all'aeroporto di Xian Yang. Era un grande piacere per noi.
Q: Che cosa è i vostri termini di garanzia?
: Offriamo 12 mesi di tempo della garanzia.
Q: potete fornire l'OEM & il servizio su misura?
: Sì, l'OEM ed il ODM sono entrambe il disponibile, noi hanno il dipartimento professionale di R & S che può fornire le soluzioni professionali per voi.
Descrizione del misuratore di portata della turbina
Il misuratore di portata di vortice di NYLU-JB è ricercato e prodotto secondo il principio di flusso di vortice di Karman e pricipalmente è utilizzato per la misura di flusso dei liquidi medi in condutture industriali, quali gas, liquido, vapore ed altri media. È caratterizzato da piccola perdita di pressione, vasto campo di misura, alta precisione e quasi non è colpito dai parametri quali densità, pressione, la temperatura, la viscosità, ecc. fluidi quando misura il flusso di volume della condizione di lavoro. Nessun parti meccaniche commoventi, così alta affidabilità e manutenzione bassa. I parametri dello strumento possono essere stabili a lungo. Il misuratore di portata di vortice adotta il sensore piezoelettrico di sforzo, che ha alta affidabilità e può lavorare nella gamma di temperature di lavoro di -20℃~+250℃. C'è segnali standard analogici ed uscita digitale del segnale di impulso, che è facile da essere usato con i sistemi digitali quali i computer. È uno strumento di misura relativamente avanzato ed ideale.
◎L'accuratezza di misura è alta, l'affidabilità è alta e nessuna ricerca degli errori in loco è richiesta.
◎Può trasmettere i segnali stradali sopra le distanze lunghe e può essere di reti con i computer raggiungere la gestione centralizzata.
◎Il bordo d'amplificazione adotta una progettazione unica, che può essere usata per sia gas che liquido.
◎Ci sono segnali standard analogici ed uscite digitali del segnale di impulso, che sono di facile impiego con i sistemi digitali quali i computer.
◎Gli strumenti protetti contro le esplosioni possono essere utilizzati nei posti protetti contro le esplosioni corrispondenti.
◎Progettazione e produzione su misura secondo i requisiti di cliente.
Parametro tecnico del misuratore di portata della turbina
| Alimentazione elettrica | 12~24VDC |
| Pressione nominale | 1.6MPa, 2.5MPa, 4.0MPa e sopra |
| Classe di precisione | 1,0, 1,5 |
| Temperatura media | -40~350°C |
| Perdita di pressione | Coefficiente di resistenza cd≤2.4 |
| Segnale in uscita | Impulso di tensione ≤IV a basso livello ≥6V ad alto livello. Segnale corrente standard 4~20mA |
| Grado protetto contro le esplosioni | ExiaIICT6Ga (si veda il certificato per i dettagli) |
