Dettagli:
|
Applicazione tipica: | Vario liquido, polvere, solido del grano | Modello di prodotto: | NYCSUL-501 |
---|---|---|---|
Metodo di installazione: | Filo, flangia | Campo di misura: | 5M (su misura) |
Protezione dell'alimentazione: | Normalmente aperto, normalmente chiuso, campo scambiabile | Temperatura trattata: | ℃ 40~+130 (su misura) |
Pressione trattata: | <2> | uscita del segnale: | Uscita 5A, 24VDC o 5A, 220VAC di DPDT |
Evidenziare: | Interruttore di ammissione Rf anti adesione,interruttore di ammissione RF universale,sensore di livello di ammissione RF industriale |
Forteuniversalità Interruttore di ammissione RF AntiUNadesione Applicazioni Industriali
AltoUNnd Resistenza alle basse temperatureInterruttore di ammissione RF a 26 GHz in schiuma Sonda ampiamente rimovibilePrincipio operativo
L'interruttore del livello di ammissione RF si basa sulla tecnologia del condensatore RF.La testina della sonda riceve la radiofrequenza.Attraverso un'analisi continua, che conferma l'impatto causato dall'ambiente circostante.Perché i materiali hanno costanti dielettriche diverse e la loro conduttività è diversa dall'aria.l'impedenza totale cambia così come lo spostamento della capacità durante il contatto.La sonda eccitata e la parete del vaso formano due elettrodi del condensatore, quindi l'isolante della testa della sonda e l'aria circostante diventano materiali dielettrici.Quando l'aria (con costante dielettrica 1,0) viene sostituita da qualsiasi altro materiale (con costante dielettrica>1), l'efficienza capacitiva sarà rafforzata.Questo cambia l'impedenza dell'applicazione.La variazione del valore della capacità provoca la variazione dell'impedenza.Il circuito misura l'effetto, quindi confronta con i dati di riferimento stabiliti dall'impostazione della sensibilità.
La corretta impostazione della sensibilità dell'interruttore di livello di ammissione RF influisce sulla corretta modifica dell'uscita del sensore.Il circuito Null -KoTeTM della sonda può far sì che il circuito di misura ignori i materiali impilati sulla sonda, altrimenti causerà un'interruzione della sensibilità.Il circuito Null-KoTeTM è eccitato dalla stessa radiofrequenza applicata alla testa della sonda.Poiché la corrente non può fluire allo stesso livello di circuito, il circuito Null-KoTeTM blocca il flusso di corrente che fluisce dalla sonda eccitata
attraverso materiale accatastato alla parete del vaso.In questo caso, l'interruttore di livello di ammissione RF può misurare il livello corretto del materiale.
RFUNdmittanceSCaratteristica di design della strega
◎ Forte universalità: può essere utilizzato per la misurazione di vari mezzi conduttivi e non conduttivi, come liquidi, sostanze viscose, particelle, polveri e ceneri volanti.
◎ Anti adesione: il circuito brevettato anti adesione può eliminare i falsi segnali causati dall'adesione del materiale.
◎ Sonda rimovibile: non c'è collegamento via cavo tra il controller e la sonda, quindi il controller può essere rimosso, sostituito e riparato in qualsiasi momento, senza intaccare i materiali in entrata e in uscita.
◎ Resistenza alle alte e basse temperature;Adatto per ambienti di lavoro da - 184 ℃ a 280 ℃ e può essere fornita anche una sonda in ceramica adatta per temperature più elevate:
Modulo di uscita: uscita del segnale a relè bipolare a doppia corsa, con una spia di stato per visualizzare lo stato dell'uscita e una funzione di ritardo da 0 a 30 secondi.
◎ Diagnosi: dopo l'accensione, il circuito dello strumento rileva automaticamente se lo stato di lavoro è normale.
RFUNdmittanceSstregaParametro tecnico
Applicazione tipica | Vari liquidi, polvere, grano solido |
Modello di prodotto | NYSP-861,NYSP-862,NYSP-863 |

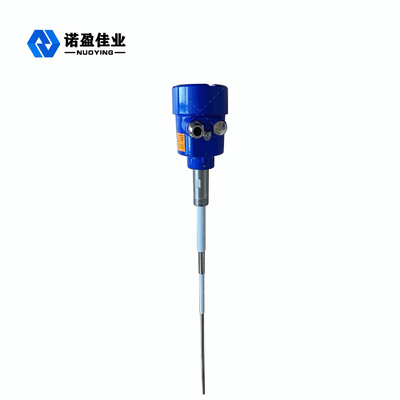

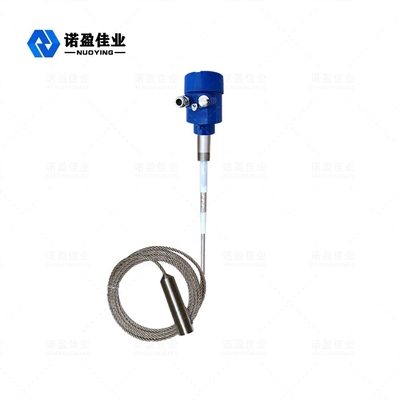

Tipo di antenna | asta rigida, tipo con cavo morbido |
Materiale dell'antenna | 304, PTFE |
Campo di misura | 5m (personalizzato) |
Temperatura di processo | 40 ~ + 130 ℃ (personalizzato) |
Pressione di processo | <2,0 MPa |
Protezione dell'alimentazione | normalmente aperto, normalmente chiuso, commutabile in campo |
Ritardo | 0~30s (regolabile) |
Connessione al processo | filettatura, flangia, (opzionale) |
Interfaccia elettrica | M20 x 1,5,1/2" NPT |
Fornire energia | 24 V CC, 220 V CA (opzionale) |
Uscita del segnale | Uscita DPDT 5A, 24VDC o 5A, 220VAC |
Grado di protezione | IP67, (opzionale) |
Grado a prova di esplosione | Exia II CT6 (dettagli nel certificato) |
RFUNdmittanceSstregaApplicazione del prodotto
Macchine di colata: controllare il livello della sabbia;
Trattamento delle acque ambientali: rilevamento del livello delle acque reflue:
◎ Macchine idrauliche: controllare il livello dell'olio lubrificante.
◎ Macchine edili: controllare il livello del silo di cemento e della vasca di miscelazione.
◎ Mulino: controlla il livello della farina e del chicco di grano.
◎ Fabbrica di mangimi;Rilevamento del livello di farina di soia.
◎ Centrale elettrica: controllare il livello delle ceneri volanti.
◎ Vetreria: controllare il livello di sabbia di quarzo e rottame;
◎ Stabilimento chimico;Rileva il livello del liquido di poliestere, spandex, acido, alcali e altri materiali chimici.
◎ Fabbrica di caldaie: controllare il livello dell'acqua del tamburo del vapore e di altri recipienti a pressione.
◎ Altre occasioni: test di gas naturale, succhi di frutta, salsa di pomodoro, ecc.
