Dettagli:
|
| Applicazione tipica: | Liquido, vapore, medium del gas, superficie solida | Modello di prodotto: | NH-93420 |
|---|---|---|---|
| Tipo dell'antenna: | Cavo, barretta dura, cavo anticorrosivo, tipo anticorrosivo della barretta | Campo di misura: | -200~+1600 ℃ |
| Materiale di caso: | di alluminio (facoltativo) | Capacità di carico: | 0~500 Ω |
| Potere del rifornimento: | 24 V CC | uscita del segnale: | 4-20 mA /HART/RS485/Modbus |
| Evidenziare: | NT-93420 Trasmettitore di temperatura,sensore di trasmettitore di temperatura del liquido |
||

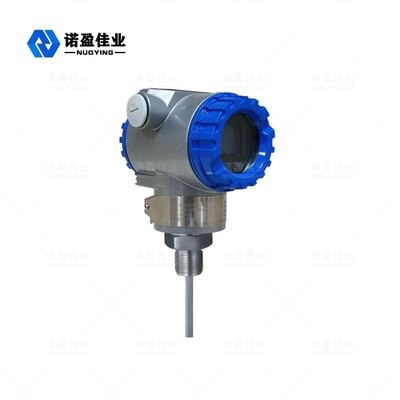

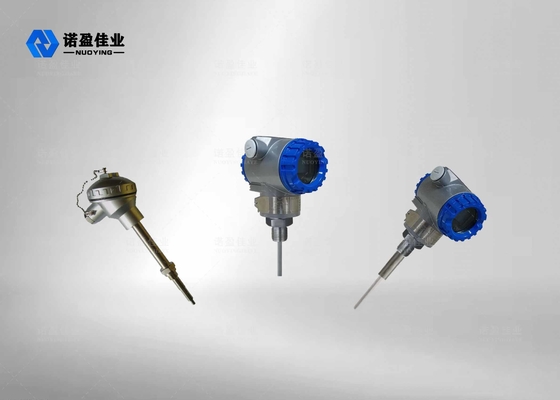

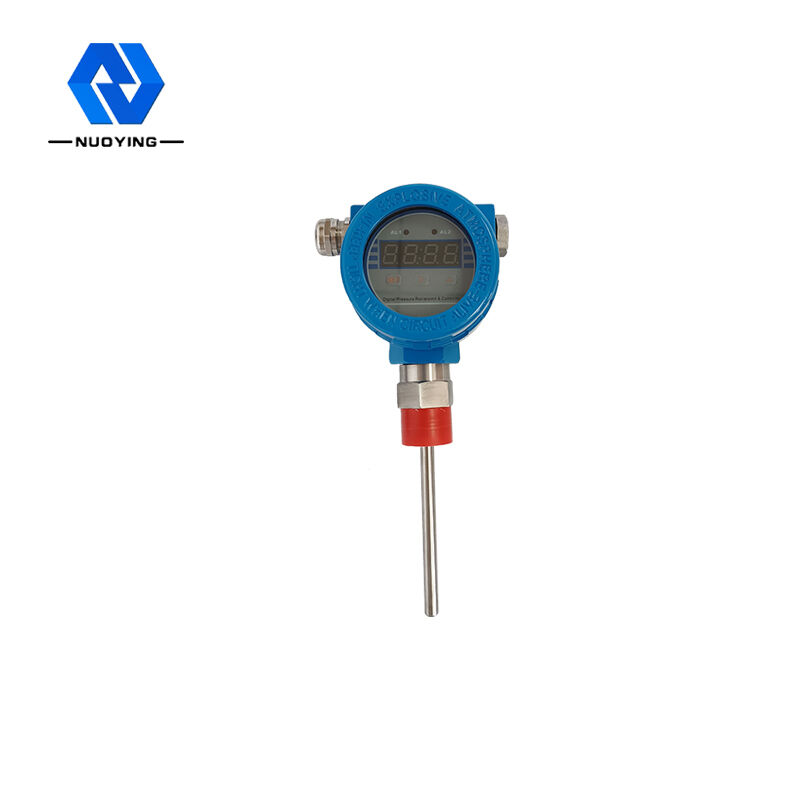

PprocessoRaffidabilità NT-93420TemperaturaTtrasmittenteVelocità di reazione rapidaPerLiquido Applicazioni
UnicoScustodeTecnologia NT-93420 temperaturaTtrasmittente BassoeenergiaCassunzione Principio operativo
Il trasmettitore di temperatura NT-93420 è uno strumento che converte la variabile di temperatura in un segnale di uscita standard.Viene utilizzato principalmente per la misurazione e il controllo dei parametri di temperatura nei processi industriali.È composto da due parti, un sensore e un convertitore di segnale.Il sensore è composto da termocoppia o resistenza termica.Il convertitore di segnale è composto principalmente da unità di misura, elaborazione del segnale e unità di conversione.Alcuni trasmettitori sono dotati di unità di visualizzazione e alcuni hanno la funzione bus di campo, che converte i segnali di misura fisici oi normali segnali elettrici in segnali elettrici standard per l'uscita sotto forma di protocolli di comunicazione.
Il trasmettitore di temperatura NT-93420 utilizza termocoppie e resistori termici come elementi di misurazione della temperatura.I segnali di uscita dagli elementi di misurazione della temperatura vengono inviati al modulo trasmettitore.Dopo il filtraggio della stabilizzazione della tensione, l'amplificazione operativa, la correzione non lineare, la conversione V/I, la corrente costante, la protezione inversa e altre elaborazioni del circuito, vengono convertiti in segnali di corrente 4~20mA 0-5V/0-10V che sono lineari con la temperatura o in uscita il segnale con protocollo RS485.
NT-93420 temperaturaTtrasmittente Caratteristica di design
◎Tecnologia dei sensori unica per garantire stabilità a lungo termine e affidabilità del processo:
◎Basso consumo energetico e dimensioni ridotte
◎Installazione semplice, più campi di misurazione della temperatura disponibili
◎Gas liquido a doppio uso, qualsiasi mezzo compatibile con 316L
◎I segnali analogici lineari multipli sono opzionali
◎Alta velocità di reazione, alta precisione, struttura squisita e durevole, forte capacità anti-interferenza
◎Impermeabile, antideflagrante, resistente alla temperatura e antisismico
◎La progettazione e la produzione del prodotto soddisfano elevati standard di qualità
NT-93420 temperaturaTtrasmittenteTecnicoParametro
| Applicazione tipica | Liquido, vapore, gas medio, superficie solida |
| Modello di prodotto | NT-93420 |
| Tipo di antenna | Cavo, asta dura, cavo anticorrosione, tipo asta anticorrosione |
| Campo di misura | -200~+1600 ℃ |
| Materiale della conchiglia | Alluminio (opzionale) |
| Capacità di carico | 0~500 Ω |
| Tempo di risposta | <350 ms |
| Deriva di temperatura | +0,025%/℃ |
| La deriva del tempo | inferiore a ± 0,5% all'anno |
| Connessione al processo | Filettatura, flangia, installazione staffa (opzionale) |
| Materiale del tubo protettivo | 1Cr18Ni9Ti o tubo in ceramica o alluminio alto |
| Fornire energia | 24 V CC |
| Uscita del segnale | Sistema a due fili 4... 20mA DC Sistema a tre fili 1~5VDC |
| Grado di protezione | IP67 |
| Grado a prova di esplosione | Exia II BT6 Exd II BT5 6 (dettagli nel certificato) |
※ Note: i prodotti possono essere personalizzati e progettati in base alle specifiche esigenze
NT-93420 temperaturaTtrasmittenteProdotto Applicazione
Petrolio, industria chimica, fibra chimica: tessile, gomma, materiali da costruzione: energia elettrica, metallurgia, medicina, cibo e altri settori industriali controllo del processo di misurazione della temperatura sul campo.
È particolarmente adatto per sistemi di misurazione e controllo computerizzati e può essere utilizzato anche con strumenti.Come la misurazione e il controllo della temperatura delle tubazioni e del sistema di ventilazione, del sistema idraulico e pneumatico, del sistema di raffreddamento e del sistema di riscaldamento, del sistema di approvvigionamento idrico e dell'acqua calda, del sistema di condizionamento dell'aria e del sistema automatico.
