Dettagli:
|
| Applicazione tipica: | misura livellata liquida | Campo di misura: | 50~5000mm |
|---|---|---|---|
| Accuratezza di misurazione: | ±1%FS | Esposizione di stato: | LCD (OPTINAL) |
| Collegamento trattato: | flangia, sostegno (facoltativo) | Densità media: | ≤0.8Pa.s; 3Pa.s |
| Grado protetto contro le esplosioni: | Exia II CT6 | Pressione trattata: | -0.1~2.0MPa |

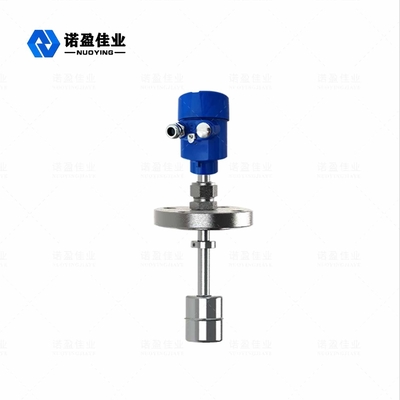

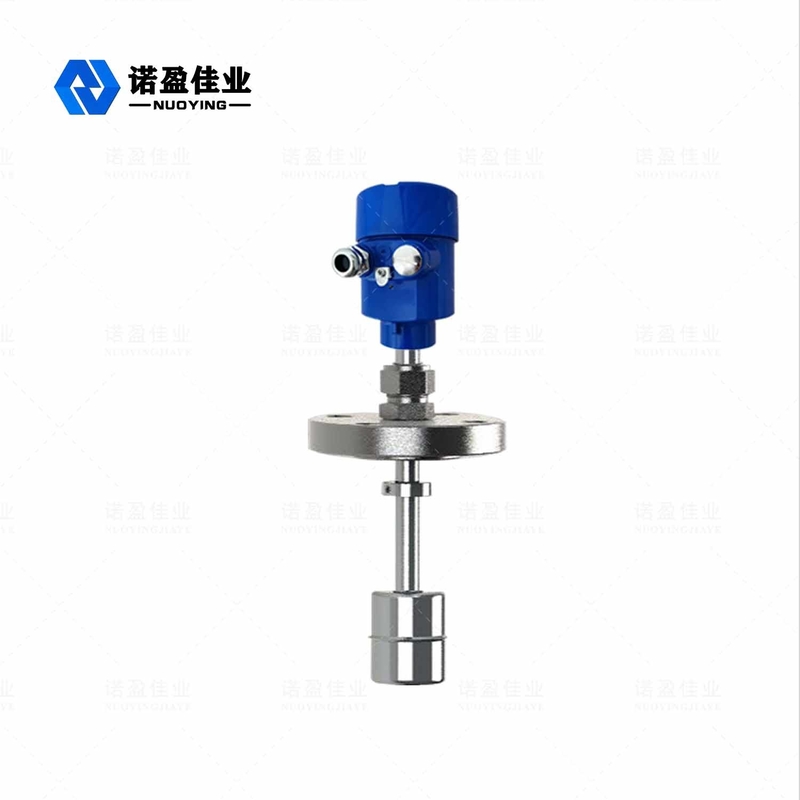

Metro livellato del galleggiante magnetico liquido di misura NYCFQ-UL relativo alla flangia
Principio di funzionamento livellato del tester del galleggiante magnetico di NYCFQ-UL
Quando il sensore sta funzionando, la parte del circuito ecciterà un impulso corrente sul cavo della guida d'onda e propagarsi corrente lungo il cavo della guida d'onda genererà un campo elettromagnetico di impulso intorno al cavo della guida d'onda. Un galleggiante è fornito fuori del metro campione del sensore che può muoversi su e giù da solo il metro campione con il cambiamento del livello liquido. Dentro il galleggiante è un insieme degli anelli magnetici permanenti quando il campo magnetico corrente pulsato incontra il giacimento di anello magnetico generato dal galleggiante il campo magnetico intorno ai cambiamenti del galleggiante in modo che il cavo di guida d'onda fatto di materiale magnetostrittivo generi un impulso di torsione alla posizione del galleggiante. quale è trasmesso indietro lungo il cavo ad una velocità fissa ed è individuato dal rivelatore. Misurando la differenza di tempo fra l'impulso corrente e la torsione ondeggi la posizione del galleggiante cioè che la posizione del livello liquido può essere determinata precisamente.
Parametri tecnici del tester livellato magnetico del galleggiante di NYCFQ-UL
| Applicazione tipica | Misura livellata liquida |
| Campo di misura | 50~5000mm |
| Accuratezza di misurazione | ±1%FS |
| Alimentazione elettrica | 24VDC (15-35V) |
| Uscita del segnale | 4… 20mA/HART/RS485/Modbus… |
| Temperatura trattata | -40~+130℃ |
| Pressione trattata | -0.1~2.0MPa |
| Densità media | ³ di 500~2000kg/m |
| Densità media | ≤0.8Pa.s; 3Pa.s |
| Collegamento trattato | flangia, sostegno (facoltativo) |
| Esposizione di stato | LCD (OPTINAL) |
| Livello di protezione | IP65 |
| Grado protetto contro le esplosioni | Exia II CT6 |
Caratteristica del progetto livellata del tester del galleggiante magnetico di NYCFQ-UL
1. Operazione robusta ed affidabile, stabile semplice della struttura.
2. L'esposizione indica il livello liquido nel rosso, che è intuitivo, vistoso e facile da leggere.
3. Le varie forme dell'installazione e le forme del collegamento possono essere selezionate.
4. Vasto campo di misura, nessun'area cieca nell'intero processo della misura.
5. Misura continua di vari liquidi come pure dei livelli medi ad alta temperatura, ad alta pressione, corrosivi ed infiammabili ed esplosivi.
