Dettagli:
|
Applicazione tipica: | Liquido | Tipo della sonda: | PTFE |
---|---|---|---|
Alimentazione elettrica: | 24 V CC | temperatura media: | -184~+ 260℃ |
Pressione trattata: | -0.1~1.0 MPa | legame di procedura: | Filo |
livelli di protezione: | IP 66 | uscita del segnale: | 4… 20mA |
Evidenziare: | Indicatore di livello della capacità di pressione,Indicatore di livello di capacità RF 20 m,Trasmettitore del sensore di pressione del liquido corrosivo |

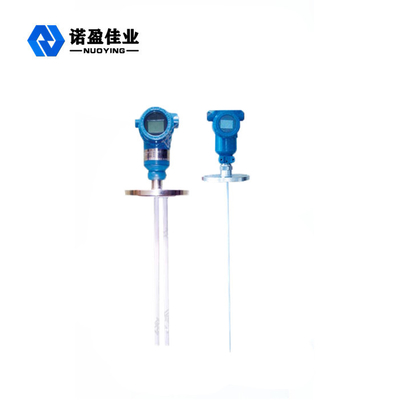

Indicatore di livello di capacità di rf per liquido corrosivo con campo di misura 20m
Il principio di lavoro di indicatore di livello di capacità di rf per liquido corrosivo con campo di misura 20m
Una radiofrequenza si applica alla sonda e gli effetti dell'ambiente circostante sono determinati con l'analisi continua. Poiché tutti i materiali hanno una costante dielettrica e la loro conducibilità è differente da quella di aria, l'impedenza totale dei cambiamenti della sonda dovuto un piccolo contrappeso di capacità in cui entr inare contatto con il materiale. Poiché la sonda stimolata e la forma di parete della nave i due piatti del condensatore, dell'isolante della sonda e dell'aria circostante si trasformano nel materiale dielettrico e quando l'aria (costante di dielettrico 1,0) è sostituita da qualunque altro materiale (constant> 1,0 del dielettrico), il cambiamento nel valore di capacità causa un cambiamento nell'impedenza. Questo effetto è misurato dal circuito ed è confrontato a riferimento un riferimento stabilito dalla regolazione della sensibilità (circuito).
Caratteristiche del progetto dell'indicatore di livello di capacità di rf per liquido corrosivo con campo di misura 20m
◎il convertitore modulare è integrato con il sensore, senza le parti mobili, l'alta affidabilità e la forte abilità anti-interferenza
◎più ampiamente applicabile, con le forme multiple della sonda, le forme trattate multiple del collegamento ed i materiali di costruzione multipli, che possono essere personalizzati;
◎l'installazione, la ricerca degli errori e la manutenzione sono estremamente convenienti
Parametri tecnici dell'indicatore di livello di capacità di rf per liquido corrosivo con campo di misura 20m
Applicazione tipica | Liquido liquido e corrosivo, ecc |
modello del prodotto | NYDR-3051 |
Forma dell'antenna | Cavo, Rod |
Materiale dell'antenna | PTFE, 304.316 |
campo di misura | 6m, 20m |
Alimentazione elettrica | 24VDC |
uscita del segnale | 4… 20mA/HART/RS485/Modbus… |
Temperatura trattata | -40~+130℃, - 184~+260℃ |
Termoresistenza del circuito | -40~+80℃ |
Pressione trattata | -0.1~1.6MPa |
Collegamento trattato | filettatura, flangia (selezionabile) |
ad azione ritardata | 0-30s continuamente regolabile |
Protezione di perdita di potere | Alto modo di /low, campo regolabile |
Interfaccia elettrica | M20*1.5, ″ NPT DEL ½ |
livelli di protezione | IP65, IP67, IP68 |
Grado protetto contro le esplosioni | Exia II CT6 GA, Exd II CT6 GB (si veda il certificato per i dettagli) |
Nota del ※: Il prodotto può essere personalizzato secondo i requisiti specifici degli utenti.
