Corpo della forchetta: -40~+220°C; strumento: -40~+80°C
Fornitore di energia:
24VDC, 220VAC
Distanza di misura:
0.5 ~ 2,5 g/cc ((500 ~ 2500 kg/m3)
Pressione di esercizio massima:
207 bar (3000 psi)
Collegamento delle procedure:
Filtro, flange (facoltativo)
Sottoscrizione del segnale:
4~20 mA,0~1000Hz,RS485 Modbus RTU
Imballaggi particolari:
40*30*30CM
Capacità di alimentazione:
1000 pezzi al mese
Descrizione del prodotto
Digital Tuning Fork Density Meter Lo strumento perfetto per la misurazione accurata della densità

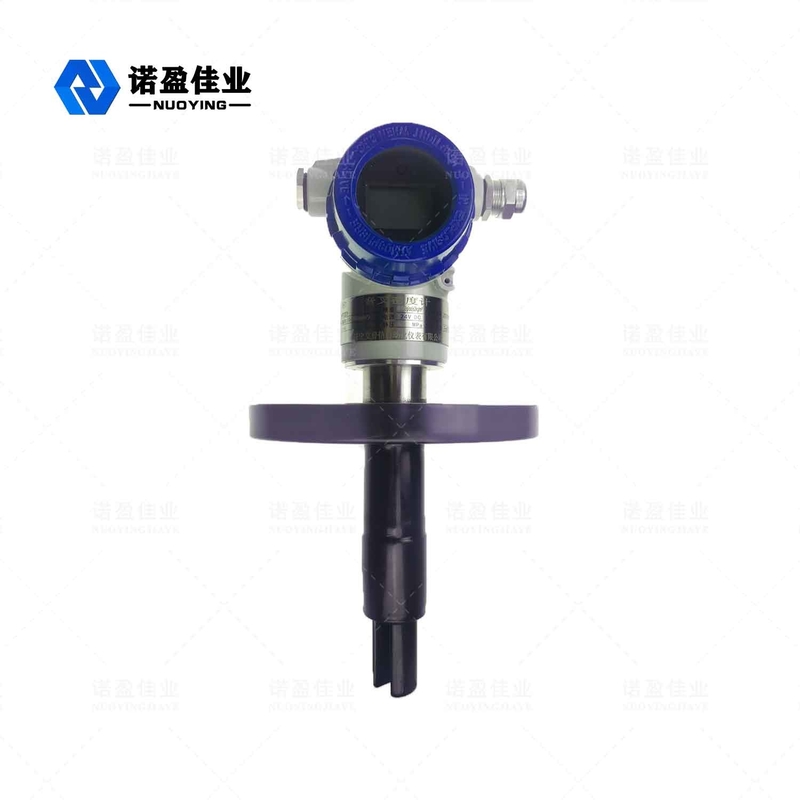

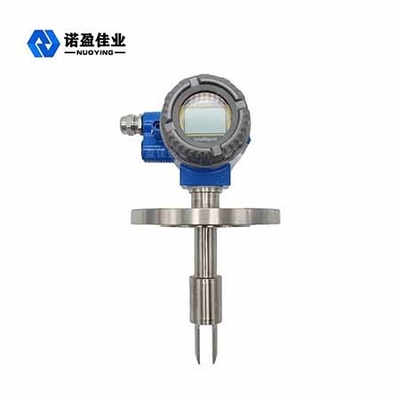

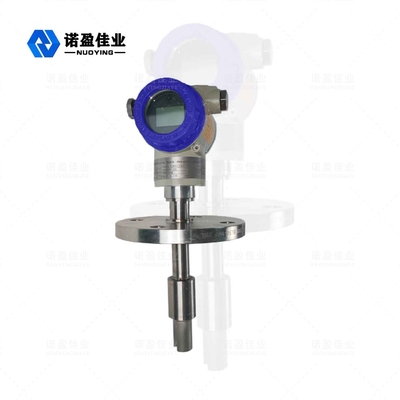

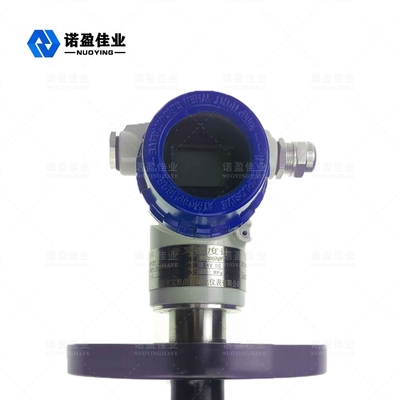

Densitometro per forcella di sintonizzazione NYDE-CR
Parametri del prodotto
Applicazione tipica
Misurazione della densità dei serbatoi e dei tubi
Intervallo di misura
0.5~2.5g/cc ((500~2500kg/m3)
Fornitore di alimentazione
24VDC
Temperatura di funzionamento
-50~+200°C
Materiale unito
316L, acciaio inossidabile, Hastelloy
Pressione massima di funzionamento
207 bar (3000 psi)
Connessione di processo
ANSI 150 a 1500 RF, DN 50 PN16
Descrizione dei prodotti
Descrizione dei prodotti
Principio di funzionamento del densitometro per forcella di sintonizzazione NYDE-CR

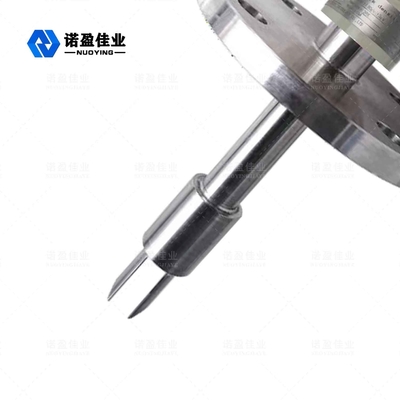

Il sensore funziona secondo il principio della vibrazione dei componenti, la parte componente è la parte della forcella sintonizzatrice immersa nel liquido misurato.La parte della forchetta sintonizzatrice rileva le vibrazioni attraverso un dispositivo piezoelettrico intrinseco fissato all'estremità inferiore del corpo della forchettaLa frequenza di vibrazione viene rilevata da un dispositivo piezoelettrico secondario fissato all'altra estremità della forchetta, e quindi il segnale viene amplificato da un circuito nella parte superiore.La densità del liquido e la frequenza di vibrazione quando i flussi di liquido misurati sono strettamente correlati, e quando la densità del liquido misurato cambia, cambia anche la frequenza di vibrazione quando il liquido scorre.la densità del liquido misurato può essere calcolata con precisione. D = densità del mezzo misurato senza taratura (kg/m3) T = frequenza di vibrazione (μs). Ko, Ki, K2 = costanti Nel processo di rilevamento della densità, il densitometro plug-in NYYC-MD può compensare automaticamente l'effetto della temperatura sulla densità del mezzo misurato (D),e la pressione non ha un effetto significativo sulla densità.
Caratteristica di progettazione dell'interruttore del condensatore RF NYDR
1. Adatto per la misurazione della densità di serbatoi, condotte, fluenti o stazionari. Adatto per la misurazione di media ad alta temperatura, a bassa temperatura e ad alta viscosità contenenti impurità. 2- dispositivo di conversione elettronica basato su microprocessore, che integra funzioni di elaborazione del segnale, calcolo e diagnostica. 3La misurazione continua in linea della densità e della temperatura del liquido, di alta precisione, più sicura e affidabile, può essere utilizzata direttamente per il controllo del processo di produzione. 4. Può comunicare direttamente con il PC tramite l'interfaccia RS485, e gli utenti possono eseguire direttamente la configurazione dei nodi online, la diagnosi dei guasti e la registrazione dei dati su di esso. 5Durante la misurazione della densità e della temperatura, è possibile calcolare la densità di base, la percentuale di concentrazione, la percentuale di massa, la percentuale di volume e altri parametri. 6Struttura eccellente di protezione da sovrapressione, stabilità alla temperatura superiore, sigillo completamente saldato, design robusto e affidabile. 7. Facile da installare e usare, inserire il liquido per visualizzare la lettura. 8- Manutenzione semplificata, nessuna pulizia regolare. 9. calibrazione senza fonte di riferimento standard, senza calibrazione di laboratorio, senza interruzione del processo. 10. intrinsecamente sicuri per i siti pericolosi, igienici per i siti di produzione alimentare.
