liquido, polvere, particelle, controllo della posizione del solido
Temperatura di funzionamento:
-40 ~ + 130 °C
Fornitore di energia:
24VDC, 220VAC
Materiale della barra:
304+PTFE (facoltativo)
Collegamento delle procedure:
Filtro, flange (facoltativo)
Sottoscrizione del segnale:
4~20 mA,0~1000Hz,RS485 Modbus RTU
Lunghezza della sonda:
500 mm (personalizzabile a seconda delle esigenze)
Pressione trattata:
< 2,0 MPa
Relai di uscita:
uscita doppio polo, doppio lancio (DPDT), 5A, 24VDC o 5A,220VAC
Classe di protezione/esplosione:
IP67/ExialCT6 (facoltativo)
Imballaggi particolari:
40*30*30CM
Capacità di alimentazione:
1000 pezzi al mese
Descrizione del prodotto

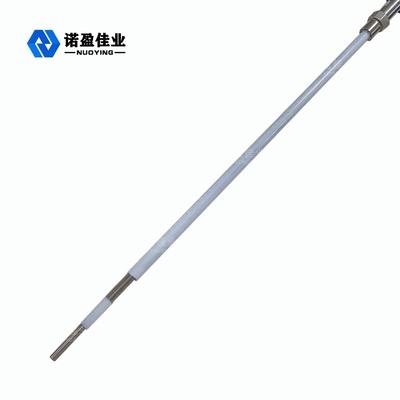

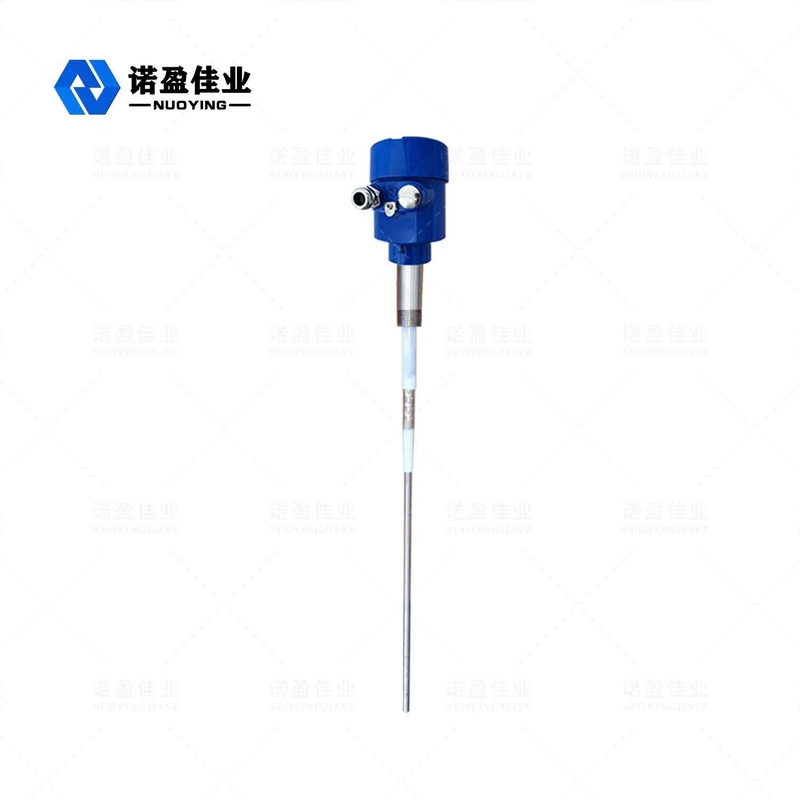

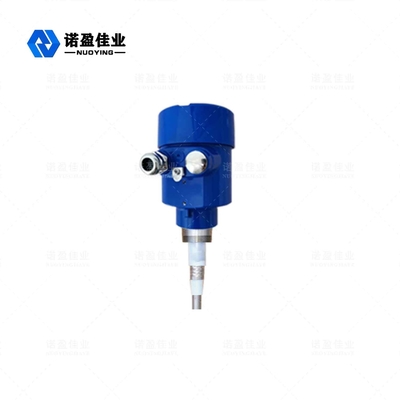

NUOYING Sensore di livello del materiale in polvere liquida NYSP-L861 Rf
NYSP-861Interruttore di ammissione a radiofrequenza
Visualizzazione
Descrizione dei prodotti
NYSP-L861 Principio di funzionamento dell'interruttore di livello di ammissione RF
Il principio di funzionamento degli interruttori di livello di conducibilità a radiofrequenza si basa sulla tecnologia di capacità a radiofrequenza (RF).
Una radiofrequenza viene applicata alla sonda e l'influenza causata dall'ambiente circostante viene determinata mediante analisi continua.Perché tutti i materiali hanno una costante dielettrica e la loro conduttività è diversa dall'aria, l'impedenza totale riflessa dal piccolo spostamento di capacità cambia quando la sonda è a contatto con il materiale.Perché la sonda alimentata e la parete del vaso costituiscono le due piastre del condensatore, l'isolatore della sonda e l'aria circostante diventano materiali dielettrici, e l'effetto capacitivo è rafforzato quando l'aria (la cui costante dielettrica è 1.0) è sostituito da qualsiasi altro materiale (costante dielettrica > 1)Così, l'impedenza dell'applicazione è cambiata. cioè, il cambiamento nel valore della capacità provoca un cambiamento nell'impedenza.Questo effetto viene misurato dal circuito e quindi confrontato con il quadro di riferimento di riferimento stabilito dalla impostazione della sensibilità (circuito). La corretta impostazione della sensibilità dell'interruttore di livello di ammissione RF influisce sulla corretta variazione dell'uscita del sensore.Il circuito Nul1-KoTeTM della sonda consente al circuito di misurazione di ignorare l'accumulo di materiale sulla sonda che altrimenti causerebbe un errore di sensibilitàIl circuito Nul1-KoTeTM è eccitato con lo stesso potenziale di radiofrequenza applicato alla sonda sensore.il circuito Nul1-KoTeTM isola il flusso di corrente che normalmente scorre dalla sonda alimentata attraverso il materiale impilato fino alla parete del recipienteIn questo modo viene misurato il materiale attorno alla sonda energizzata, non il materiale impilato.
Parametri del prodotto
Applicazione tipica
Controllo del livello di liquidi, polveri, particelle e solidi
