liquido, polvere, particelle, controllo della posizione del solido
Temperatura di funzionamento:
-184~+260C
Fornitore di energia:
24VDC, 220VAC
Materiale della barra:
304+PTFE (facoltativo)
Collegamento delle procedure:
Filtro, flange (facoltativo)
Sottoscrizione del segnale:
4~20 mA,0~1000Hz,RS485 Modbus RTU
Lunghezza della sonda:
500 mm (personalizzabile a seconda delle esigenze)
Pressione trattata:
0~2,0MPa
Relai di uscita:
uscita doppio polo, doppio lancio (DPDT), 5A, 24VDC o 5A,220VAC
Classe di protezione/esplosione:
IP67/ExialCT6 (facoltativo)
Imballaggi particolari:
40*30*30CM
Capacità di alimentazione:
1000 pezzi al mese
Descrizione del prodotto

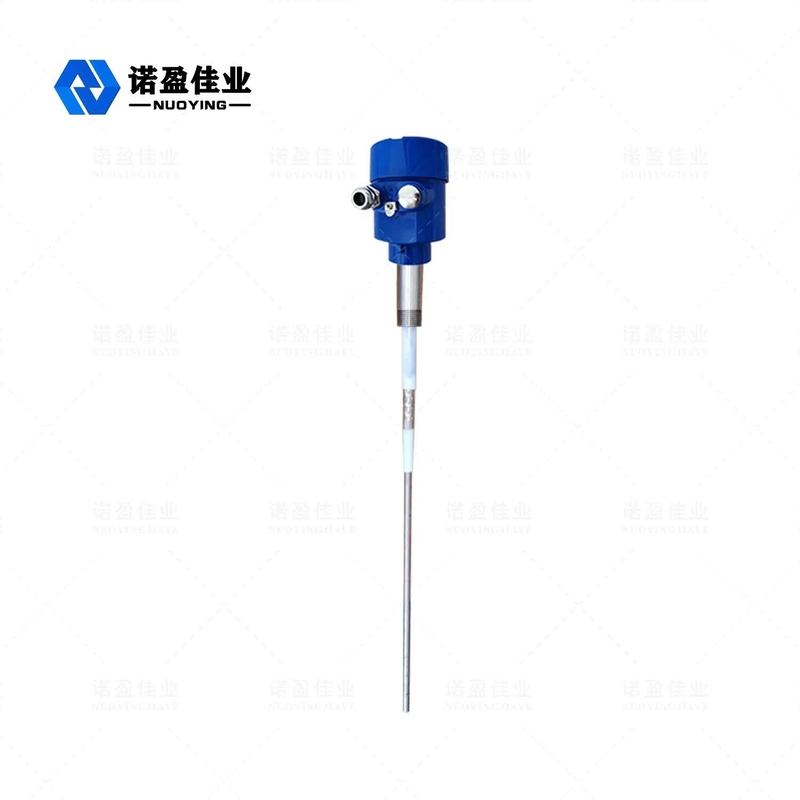

NUOYING Sensore del livello del materiale in polvere liquida NYSP-L862 Rf
L'indice di sicurezza è il seguente:Interruttore di ammissione a radiofrequenza
Visualizzazione
Parametri del prodotto
Applicazione tipica
Controllo del livello di liquidi, polveri, particelle e solidi
Materiale della sonda
304
Fornitore di alimentazione
24VDC, 220VAC (facoltativo)
Temperatura di funzionamento
-184~+260°C
Materiale unito
316L, acciaio inossidabile, Hastelloy
Pressione di lavoro
0~2,0MPa
Connessione di processo
Filtro
Descrizione dei prodotti
NYSP-UK862 Principio di funzionamento dell'interruttore di livello di ammissione RF
Il principio di funzionamento degli interruttori di livello di conducibilità a radiofrequenza si basa sulla tecnologia di capacità a radiofrequenza (RF). Una radiofrequenza viene applicata alla sonda e l'influenza causata dall'ambiente circostante viene determinata mediante analisi continua.Perché tutti i materiali hanno una costante dielettrica e la loro conduttività è diversa dall'aria, l'impedenza totale riflessa dal piccolo spostamento di capacità cambia quando la sonda è a contatto con il materiale.Perché la sonda alimentata e la parete del vaso costituiscono le due piastre del condensatore, l'isolatore della sonda e l'aria circostante diventano materiali dielettrici, e l'effetto capacitivo è rafforzato quando l'aria (la cui costante dielettrica è 1.0) è sostituito da qualsiasi altro materiale (costante dielettrica > 1)Così, l'impedenza dell'applicazione è cambiata. cioè, il cambiamento nel valore della capacità provoca un cambiamento nell'impedenza.Questo effetto viene misurato dal circuito e quindi confrontato con il quadro di riferimento di riferimento stabilito dalla impostazione della sensibilità (circuito). La corretta impostazione della sensibilità dell'interruttore di livello di ammissione RF influisce sulla corretta variazione dell'uscita del sensore.Il circuito Nul1-KoTeTM della sonda consente al circuito di misurazione di ignorare l'accumulo di materiale Il circuito Nul1-KoTeTM è eccitato con lo stesso potenziale di radiofrequenza applicato alla sonda di rilevamento.Dato che la corrente non può fluire allo stesso potenziale, il circuito Nul1-KoTeTM isola il flusso di corrente che normalmente scorre dalla sonda alimentata attraverso il materiale impilato fino alla parete del vaso.In questo modo il materiale intorno alla sonda energizzata viene misurato, non il materiale impilato.
NYSP-UK862 Caratteristica di progettazione dell'interruttore di livello di ammissione RF
1.Versatile: può essere utilizzato in una varietà di mezzi conduttivi e non conduttivi, come liquidi, materiali viscosi, particelle, polveri e cenere volante. 2.Antiadesivo: il circuito antiadesivo brevettato elimina i segnali falsi causati dall'adesione del materiale. 3.Sonda staccabile: non vi è alcun collegamento via cavo tra il controller e la sonda, quindi il controller può essere rimosso e sostituito in qualsiasi momento senza influenzare il materiale in entrata o in uscita. 4.Resistenza alle alte e basse temperature: adatta per ambienti di lavoro da -184°C a 280°C, e è disponibile anche una sonda ceramica per temperature più elevate; 5.Forma di uscita: uscita del segnale di trasmissione a doppio coltello a doppio lancio, con una luce di stato per indicare lo stato di uscita e una funzione di ritardo da 0 a 30 secondi. 6Diagnostica non intelligente: dopo l'accensione, il circuito dello strumento rileva automaticamente se lo stato di funzionamento è normale.
NYSP-UK862 Campo di applicazione del commutatore di livello di ammissione RF
1- Macchine di fusione: rilevare il livello di sabbia. 2Trattamento delle acque ambientali: rilevare il livello delle acque reflue. 3.macchine idrauliche: rilevare il livello di olio lubrificante 4.macchine da costruzione: rilevare il livello del materiale del silo del cemento e del serbatoio di miscelazione. 5.Molino di farina: rileva il livello di materia di farina e di grano. 6Fabbrica di mangimi: rilevare il livello di farina di soia. 7Centrale elettrica: rilevare il livello di cenere volante. 8.Fabbrica di vetro: rilevare il livello di sabbia di quarzo e vetro rotto. 9.impianto chimico: rilevare il livello liquido di poliestere, spandex, acidi, alcali e altri materiali chimici. 10.Installazione di caldaie: rilevare il livello dell'acqua del tamburo a vapore e di altri recipienti a pressione. 11Altre occasioni: rilevazione di gas naturale, succo di frutta, ketchup, ecc.
