liquido, particelle, controllo della posizione solida, specialmente per alte temperature
Temperatura di funzionamento:
> +260C
Fornitore di alimentazione:
24VDC, 220VAC
Materiale della barra:
316, ceramica (facoltativo)
Collegamento delle procedure:
Filtro, flange (facoltativo)
Sottoscrizione del segnale:
4~20 mA,0~1000Hz,RS485 Modbus RTU
Lunghezza della sonda:
500 mm (personalizzabile a seconda delle esigenze)
Pressione trattata:
0~2,0MPa
Relai di uscita:
uscita doppio polo, doppio lancio (DPDT), 5A, 24VDC o 5A,220VAC
Classe di protezione/esplosione:
IP67/ExialCT6 (facoltativo)
Imballaggi particolari:
40*30*30CM
Capacità di alimentazione:
1000 pezzi al mese
Descrizione del prodotto

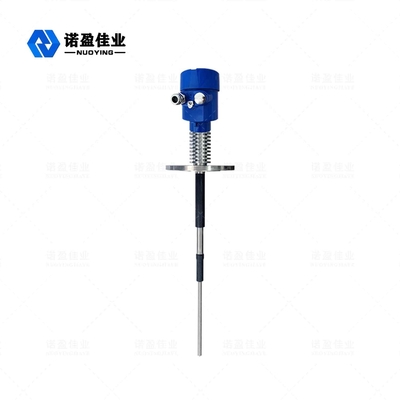

NYSP-L863 Interruttore di livello statico a alta temperatura anticorrosione a prova di esplosione Interruttore di livello di ammissione RF
L'indice di sicurezza è il seguente:Interruttore di ammissione a radiofrequenza

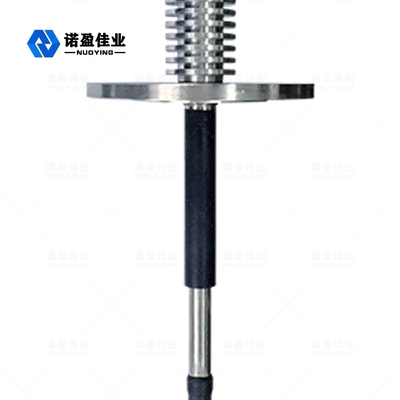

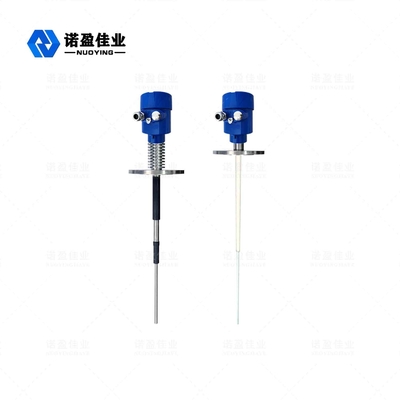

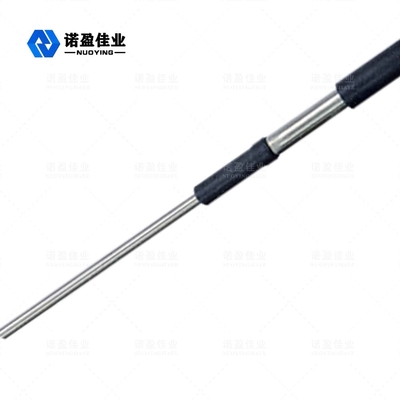

Visualizzazione
Parametri del prodotto
Applicazione tipica
Controllo del livello di liquidi, polveri, particelle e solidi
Materiale della sonda
304, PTFE (facoltativo)
Fornitore di alimentazione
24VDC, 220VAC (facoltativo)
Temperatura di funzionamento
> 260°C
Materiale unito
316L, acciaio inossidabile, Hastelloy
Pressione di lavoro
0~2,0MPa
Connessione di processo
Filtro, flange (facoltativo)
Descrizione dei prodotti
NYSP-L863 Principio di funzionamento dell'interruttore di livello di ammissione RF
Il principio di funzionamento degli interruttori di livello di conducibilità a radiofrequenza si basa sulla tecnologia di capacità a radiofrequenza (RF).
Una radiofrequenza viene applicata alla sonda e l'influenza causata dall'ambiente circostante viene determinata mediante analisi continua.Perché tutti i materiali hanno una costante dielettrica e la loro conduttività è diversa dall'aria, l'impedenza totale riflessa dal piccolo spostamento di capacità cambia quando la sonda è a contatto con il materiale.Perché la sonda alimentata e la parete del vaso costituiscono le due piastre del condensatore, l'isolatore della sonda e l'aria circostante diventano materiali dielettrici, e l'effetto capacitivo è rafforzato quando l'aria (la cui costante dielettrica è 1.0) è sostituito da qualsiasi altro materiale (costante dielettrica > 1)Così, l'impedenza dell'applicazione è cambiata. cioè, il cambiamento nel valore della capacità provoca un cambiamento nell'impedenza.Questo effetto viene misurato dal circuito e quindi confrontato con il quadro di riferimento di riferimento stabilito dalla impostazione della sensibilità (circuito). La corretta impostazione della sensibilità dell'interruttore di livello di ammissione RF influisce sulla corretta variazione dell'uscita del sensore.Il circuito Nul1-KoTeTM della sonda consente al circuito di misurazione di ignorare l'accumulo di materiale sulla sonda che altrimenti causerebbe un errore di sensibilitàIl circuito Nul1-KoTeTM è eccitato con lo stesso potenziale di radiofrequenza applicato alla sonda sensore.il circuito Nul1-KoTeTM isola il flusso di corrente che normalmente scorre dalla sonda alimentata attraverso il materiale impilato fino alla parete del recipienteIn questo modo viene misurato il materiale attorno alla sonda energizzata, non il materiale impilato.
