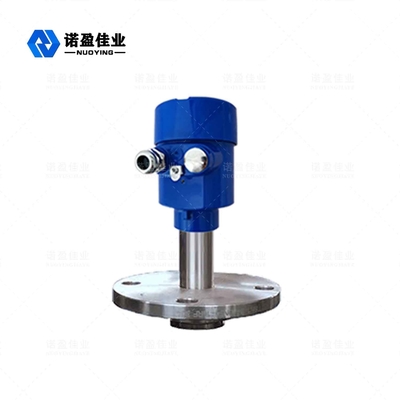

sonda a pannello piatto per risolvere l'impatto del materiale sfuso sulla sonda a canna
Temperatura di funzionamento:
-40 ~ + 130 °C, -184 ~ + 260 °C
Fornitore di energia:
24VDC, 220VAC
Materiale della barra:
304+PTFE (facoltativo)
Collegamento delle procedure:
Filtro, flange (facoltativo)
Sottoscrizione del segnale:
4~20 mA,0~1000Hz,RS485 Modbus RTU
Lunghezza della sonda:
lunghezza del cavo S può essere personalizzato in base alla richiesta
Pressione trattata:
0~2,0MPa
Relai di uscita:
uscita doppio polo, doppio lancio (DPDT), 5A, 24VDC o 5A,220VAC
Classe di protezione/esplosione:
IP67/ExialCT6 (facoltativo)
Imballaggi particolari:
40*30*30CM
Capacità di alimentazione:
1000 pezzi al mese
Descrizione del prodotto

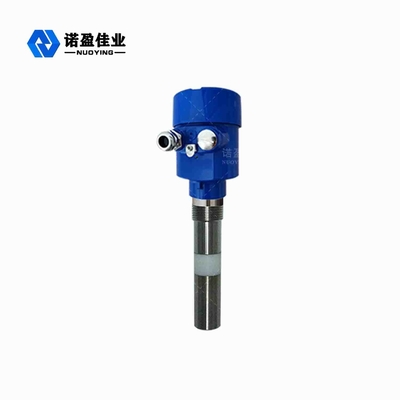

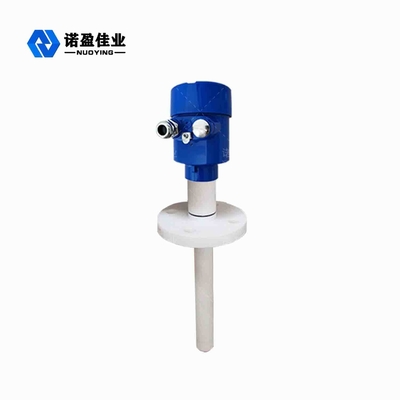

NUOYING Tabella di piastra per sensore di livello del materiale sfuso NYSP-L865 Rf
L'indice di sicurezza è:Interruttore di ammissione a radiofrequenza

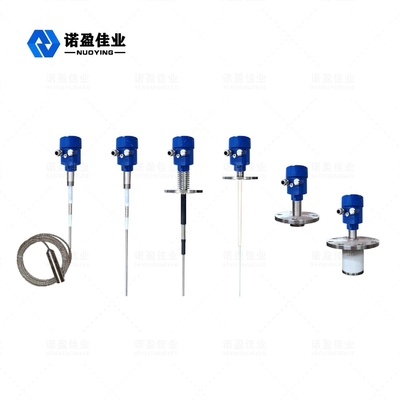

Visualizzazione
Descrizione dei prodotti
NYSP-L865 Principio di funzionamento dell'interruttore di livello di ammissione RF
Il principio di funzionamento degli interruttori di livello di conducibilità a radiofrequenza si basa sulla tecnologia di capacità a radiofrequenza (RF).
Una radiofrequenza viene applicata alla sonda e l'influenza causata dall'ambiente circostante viene determinata mediante analisi continua.Perché tutti i materiali hanno una costante dielettrica e la loro conduttività è diversa dall'aria, l'impedenza totale riflessa dal piccolo spostamento di capacità cambia quando la sonda è a contatto con il materiale.Perché la sonda alimentata e la parete del vaso costituiscono le due piastre del condensatore, l'isolatore della sonda e l'aria circostante diventano materiali dielettrici, e l'effetto capacitivo è rafforzato quando l'aria (la cui costante dielettrica è 1.0) è sostituito da qualsiasi altro materiale (costante dielettrica > 1)Così, l'impedenza dell'applicazione è cambiata. cioè, il cambiamento nel valore della capacità provoca un cambiamento nell'impedenza.Questo effetto viene misurato dal circuito e quindi confrontato con il quadro di riferimento di riferimento stabilito dalla impostazione della sensibilità (circuito). La corretta impostazione della sensibilità dell'interruttore di livello di ammissione RF influisce sulla corretta variazione dell'uscita del sensore.Il circuito Nul1-KoTeTM della sonda consente al circuito di misurazione di ignorare l'accumulo di materiale
Il circuito Nul1-KoTeTM è eccitato con lo stesso potenziale di radiofrequenza applicato alla sonda di rilevamento.Dato che la corrente non può fluire allo stesso potenziale, il circuito Nul1-KoTeTM isola il flusso di corrente che normalmente scorre dalla sonda alimentata attraverso il materiale impilato fino alla parete del vaso.In questo modo il materiale intorno alla sonda energizzata viene misurato, non il materiale impilato.
