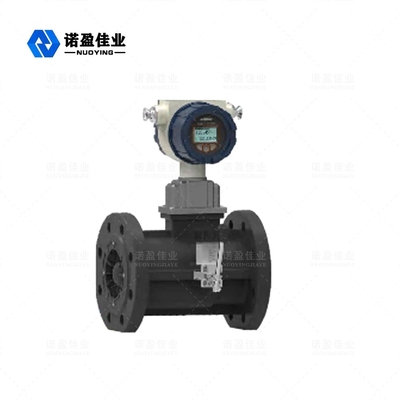

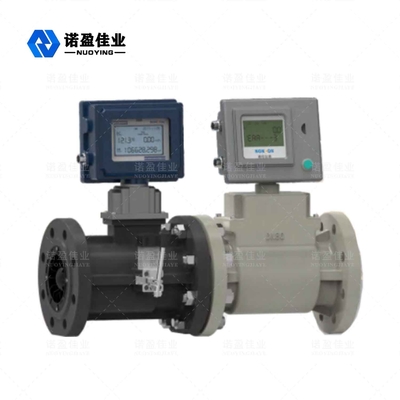

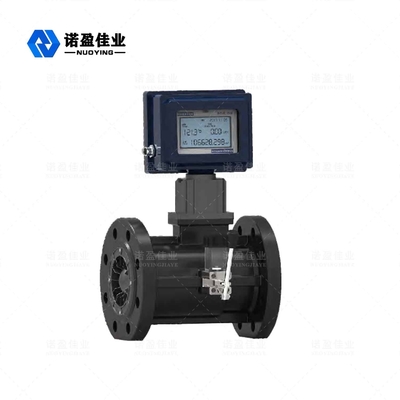

Il flussometro per turbine a gas della serie NY400Q è un sensore di temperatura, pressione, flusso e Il totale di flusso sviluppato da sé stesso, che ha assorbito la tecnologia avanzata di flusso L'obiettivo è quello di sviluppare un sistema integrato di La produzione di strumenti di misurazione di precisione di gas di alta precisione e di alta affidabilità, con eccellenti prestazioni di misurazione a bassa e alta pressione, metodi multipli di uscita del segnale e

bassa sensibilità ai disturbi dei fluidi, ampiamente utilizzati nel gas naturale, nel carbone-gas, nel gas liquefatto,misurazione di idrocarburi leggeri e di altri gas.

Questo prodotto è stato approvato dall'ispezione nazionale della qualità del prodotto a prova di esplosione Dipartimento secondo GB3836.2000 Apparecchiature elettriche per ambiente a gas esplosivi

Parte1: Requisiti generali", GB3836.2-2000 "Apparecchiature elettriche per ambiente a gas esplosivi

Parte 2: ignifughe "d" e GB3836.4-2000 "Apparecchiature elettriche per gas esplosivi" Ambiente Parte 4: Sicurezza intrinseca Tipo "i"" ha superato l'ispezione standard e il I marchi a prova di esplosione sono ExdIIBT6 (tipo a prova di fiamma), ExiaIICT6 (tipo intrinsecamente sicuro). adatto per luoghi pericolosi delle zone 0 (solo intrinsecamente sicuri) 1 e 2 contenenti esplosivi Miscele di gas dei gruppi di temperatura IIA, IIB, IIC T1~T4.

2. Caratteristiche

Turbina in lega di alta qualità, con maggiore flusso costante e resistenza alla corrosione Cuscinetti speciali importati di alta qualità con lunga durata di vita

La camera di misurazione è isolata dalla camera di ventilazione per garantire la sicurezza del strumento Può rilevare la temperatura, la pressione e il flusso del gas da misurare e può monitorare e compensare automaticamente il flusso e visualizzare il volume cumulato di gas nel stato standard (Pb=101,325KPa, Tb=293,15K); i valori di temperatura e pressione possono essere controllato in tempo reale

Ampio raggio di flusso (Qmax/Qmin≥20:1), buona ripetibilità, alta precisione (fino a classe 1.0), piccolo

perdita di pressione, basso flusso iniziale, fino a 0,6 m3/h

Correzione non lineare multipunto del coefficiente intelligente del contatore

Sensori di pressione e temperatura integrati, elevate prestazioni di sicurezza, struttura compatta e

bell' aspetto

Lo strumento ha funzioni di protezione contro le esplosioni e di protezione, il marchio anti-esplosione è:

ExdIIBT6, ExiaIICT6, e il livello di protezione è IP65

Il sistema funziona con basso consumo di energia, una batteria al litio 3.2V10AH può essere utilizzata

continuamente per più di 3 anni

Il coefficiente del contatore e il valore di flusso accumulato non saranno persi per dieci anni dopo la potenza

fallimento

3Principio di funzionamento

Quando il fluido entra nel flussometro, viene rettificato e accelerato sotto l'azione di

Il sistema di regolazione è dotato di un rettilineatore speciale integrato all'ingresso dell'aria.

In questo momento la turbina genera una coppia di rotazione.

In un certo intervallo di flusso, la turbina inizia a ruotare.

La velocità angolare della rotazione della turbina è proporzionale al flusso di volume del fluido.

principio di induzione elettromagnetica, un segnale di impulso proporzionale al flusso di volume del fluido è

Il segnale viene amplificato, filtrato e modellato in un calcolo di flusso intelligente insieme alla temperatura e alla pressione.

segnali dei sensori L'unità di microelaborazione dello strumento esegue l'elaborazione aritmetica e

mostra direttamente sullo schermo LCD il flusso di volume e la quantità totale di gas.
