Come funziona un misuratore di flusso di massa di Coriolis?   Il misuratore di flusso di massa Coriolis si basa sul principio di Coriolis, fa vibrare il tubo di flusso attraverso il quale scorre il mezzo, rileva e analizza i cambiamenti di frequenza,differenza di fase e amplitudine del tubo di flusso, misura direttamente la massa del mezzo che scorre attualmente attraverso il tubo di flusso e calcola la densità sulla base della frequenza di vibrazione.Può anche misurare molteplici variabili di processo della condotta, quali flusso di massa, flusso di volume, densità e temperatura.   Misuratore di flusso Coriolis vs Misuratore di flusso termico   I flussometri di Coriolis misurano il flusso di massa direttamente. La misurazione diretta del flusso di massa riduce le imprecisioni causate dalle proprietà del fluido. I flussometri termici misurano il flusso di massa indirettamente.A causa del modo in cui misurano, ci sono differenze fondamentali tra i due dispositivi e quindi applicazioni diverse per le quali ciascuno è adatto.   I misuratori di flusso di massa termico utilizzano la capacità termica del fluido per misurare il flusso di massa. The device is equipped with a heater and 1 or 2 temperature sensors for heating (1 sensor) The power applied or the temperature difference between the 2 sensors is directly proportional to the fluid mass flow rateI massometri di flusso termico sono utilizzati principalmente per i gas.   Poiché il principio di Coriolis misura direttamente il flusso di massa, i flussometri di Coriolis possono essere utilizzati sia per gas che per liquidi.   Applicazioni   Il flussometro di massa di Coriolis può essere utilizzato per misurare il flusso di massa di gas o miscele liquida mutevole o sconosciuta o per misurare gas supercritici.Non solo misura direttamente il flusso di massa senza essere influenzato dalle proprietà fisiche del fluidoIl flussometro Coriolis è un flussometro flessibile, affidabile e preciso.

Il flussometro a rotazione è uno dei principali prodotti di flussometro nel mondo, ampiamente utilizzato nel settore petrolifero, chimico, metallurgico e in altri settori industriali e nella costruzione municipale,progetti di protezione dell'ambiente- il flusso della maggior parte dei liquidi, dei gas e dei vapori è misurato, testato e controllato.l. trasmettitore di flusso rotativo a due fili: segnale di corrente di uscita da 4 a 20 mA, mentre sul posto viene visualizzato il flusso istantaneo, la frequenza del segnale e il valore di corrente di uscita.Ha la funzione di taglio a basso flusso ed eliminazione di interferenze fisse. 2. tipo di sottocarrozzeria: adatto ad alte temperature, altitudini elevate e altre situazioni difficili di installazione.3. tipo subacqueo: adatto per essere facilmente immerso nell'ambiente.     Requisiti di installazione Requisiti di base per l'installazione1. Il misuratore di portata può essere installato all' interno o all' esterno a una temperatura ambiente di -30°-+55° C. 2- quando la temperatura del mezzo di misura è superiore a 150° C, la testa del contatore può essere montata orizzontalmente o verticalmente verso il basso (cfr. figura 1):,L'intervallo massimo di estensione è di 110 metri.3Quando il mezzo di misura è liquido e il misuratore di portata è installato in una condotta verticale o inclinata, la direzione del flusso del liquido deve essere da basso verso l'alto (cfr. figura 3). 4Per agevolare la debug, lo smontaggio e la manutenzione in loco del misuratore di portata, se non è possibile garantirlo, lo spazio libero sopra la testa del misuratore è di almeno 0,5 metri (cfr. figura 4).l'angolo di installazione deve essere regolato durante l'installazione.5, il sistema a monte del misuratore di portata deve cercare di evitare l'installazione di valvole di regolazione e di valvole semiaperte,che possono essere installati dopo $D a valle del misuratore di portata in base ai requisiti del processo (cfr. figura 5).   6Distanza di trasmissione del segnale: la distanza massima di trasmissione del segnale di uscita corrente è di 800 metri. 7Se il misuratore di flusso di precisione è installato in una condotta con forti vibrazioni, è necessario installare un tubo di connessione morbido o fissare il tubo (cfr. figura 6). 8Quando si misurano gas o vapore, il misuratore di flusso di precisione deve essere installato nella parte alta della conduttura per evitare il condensato nella parte bassa.la trappola deve essere installata: Quando si misura il liquido, il misuratore di portata deve essere installato in un punto basso della condotta per garantire la misurazione completa del tubo.9.Riservare adeguati segmenti rettilinei anteriori e posteriori. Calibro nominale dello strumento, unità mm

Installazione di tubi a pressione differenziale 1) Quando il corpo di flusso misurato è un liquido pulito, il suo diagramma di installazione della condotta (come sopra) (2) Quando il corpo di flusso misurato è un liquido corrosivo, il suo diagramma di installazione del condotto (3) Quando il corpo di flusso misurato è un gas pulito, il suo diagramma di installazione del condotto(4) Quando il corpo di flusso misurato è un gas secco corrosivo, il suo diagramma di installazione del condotto (5) Quando il corpo di flusso misurato è vapore acqueo, il suo diagramma di installazione del condotto (6) Quando il corpo di flusso misurato è un gas pulito, il suo diagramma di installazione del condotto     Finale

Quando il fluido riempito di tubi scorre attraverso le parti di throttling (orifici, ugelli, ecc.) nei tubi, il fluido formerà una contrazione locale alle parti di throttling,in modo che la portata aumenta e la pressione statica diminuisce, in modo che la caduta di pressione o la differenza di pressione si produca prima e dopo le parti di stretta, maggiore è il flusso del flusso medio,maggiore è la differenza di pressione generata prima e dopo le parti di frenaturaPertanto, la portata del fluido può essere misurata misurando la pressione differenziale. Requisiti di base di installazione:(1) Prima dell'installazione del dispositivo di rimozione si deve verificare se il numero e le dimensioni del dispositivo di rimozione soddisfano i requisiti della posizione di installazione della condotta.(2) Il sistema di condotte appena installato deve essere installato dopo il lavaggio delle condotte.(3) Quando si installa il dispositivo di stretta, prestare attenzione alla direzione, e il gruppo con il numero "dieci" deve essere installato in direzione a monte.(4) Quando il dispositivo di throttling è installato nella condotta, esso deve garantire la perpendicolarità e la concentricità dell'asse della condotta; l'errore di perpendicolarità non deve superare ± 10,e la differenza di concentricità non deve superare 0.0025D/0.1+2.3B4.(5) Le varie guarnizioni di tenuta utilizzate durante l'installazione non devono sporgere nella parete interna del condotto.(6) La piastra a fori deve essere installata con una densità adeguata, non è consentita alcuna perdita e dopo l'installazione deve essere effettuata una prova di pressione.(7) Il tubo di guida della pressione deve essere installato verticalmente o inclinato e la sua inclinazione non deve essere inferiore a 1:12Per i fluidi con viscosità più elevata, l'inclinazione dovrebbe anche aumentare, e quando la distanza di trasmissione del segnale di pressione è superiore a 3 metri,il tubo di guida della pressione deve essere inclinato in sezioni, e un collettore di gas e un sedimentatore dovrebbero essere installati rispettivamente in ogni punto più alto e più basso(8) Al fine di evitare distorsioni della trasmissione del segnale di pressione differenziale, i tubi a pressione positiva e a pressione negativa devono essere posizionati il più vicino possibile.e le misure di anti-congelamento devono essere adottate anche nelle zone fredde.(9) Durante l'installazione si deve prestare attenzione anche alla posizione dell'apertura a pressione.la posizione dell'entrata di pressione può essere selezionata sul piano del dispositivo di entrata di pressione: Quando è installato sul tubo orizzontale, la posizione dell'entrata di pressione è indicata nella figura (immagine media di misura 1 per il liquido, immagine 2 per il gas)     (10) Lunghezza minima della sezione del tubo tra la parte superiore e la parte inferiore del dispositivo di blocco: (L1 e L2 sono multipli di D).

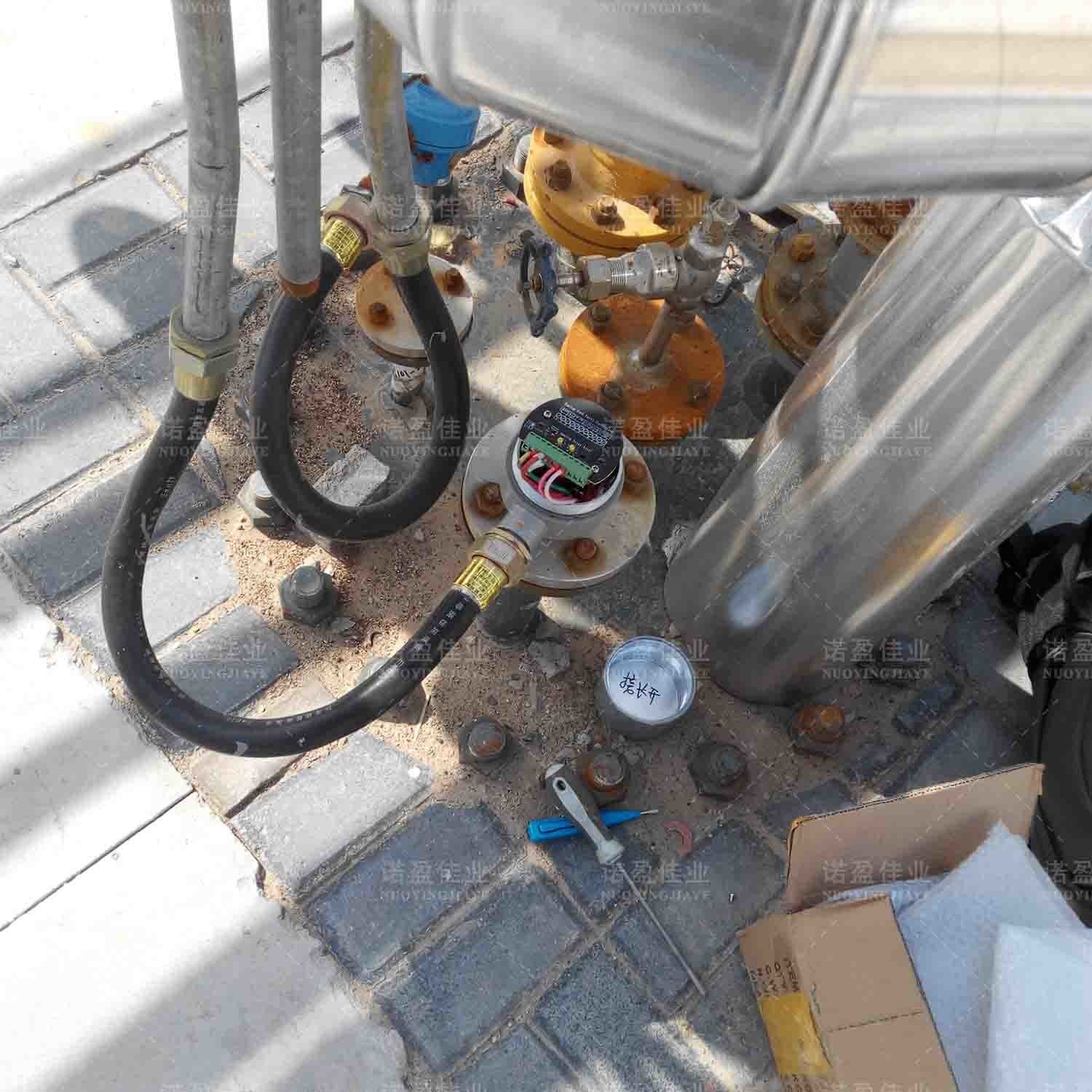

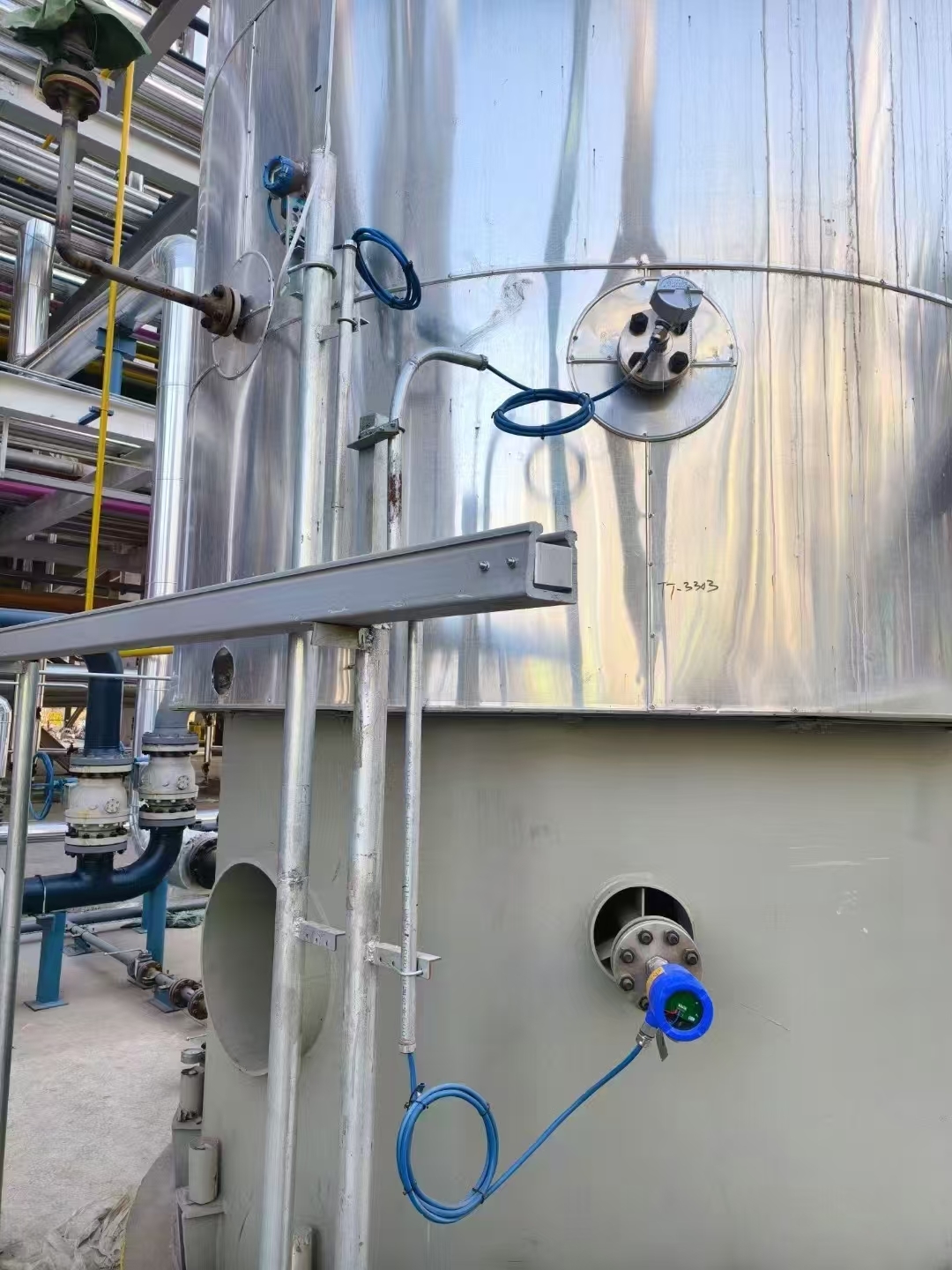

Il commutatore livellato liquido del diapason è un tipo di interruttore di comando livellato liquido. Il diapason è eccitato dal cristallo per generare la vibrazione. Quando il diapason è immerso in liquido, nei cambiamenti di frequenza di vibrazione e nel cambiamento di frequenza è individuato dal circuito elettronico e produce un valore del commutatore.   Principio: L'elemento di vibrazione (diapason) vibra a certa frequenza meccanica di risonanza nell'ambito dell'azionamento di ceramica piezoelettrica. Piezoceramics è meccanicamente fisso e quindi non limitato dalle scosse della temperatura. Una volta che l'elemento di vibrazione entr inare contatto con il medium misurato, i cambiamenti di frequenza di vibrazione. L'elettronica integrale individua questo cambiamento nella frequenza di vibrazione e lo traduce in comandi di commutazione. Le applicazioni tipiche sono riempiono troppo la protezione e la prevenzione di girare al minimo. dovuto la struttura semplice e robusta di questo strumento, la misura appena è colpita dalle proprietà fisiche e chimiche del medium misurato. Anche se la vibrazione esterna è forte o il medium misurato è cambiato, la misura non sarà colpita. Secondo la forma del collegamento, il commutatore livellato del diapason può essere diviso in: collegamento della flangia e collegamento infilato. Pricipalmente è installata sui serbatoi, contenitori e silos per mezzo di fili e flange e le misure alte, livelli medi e bassi di polvere solida o liquido e raggiunge lo scopo dell'allarme del segnale o del controllo livellato materiale attraverso il cambiamento di frequenza di vibrazione. Il commutatore livellato del diapason è uno strumento di misura indispensabile nel serbatoio di materia prima, trasportando la conduttura ed il contenitore liquido della fabbrica. Può essere detto che finchè un commutatore livellato del diapason altamente affidabile è installato, la posizione del livello liquido può essere controllata intelligentemente. Nel caso del salvataggio delle molte risorse di materiale e della manodopera, può notevolmente migliorare l'efficienza del lavoro della fabbrica.   Singola prova di macchina del commutatore livellato del diapason collegamenti:Il commutatore livellato del diapason è composto generalmente di insieme delle linee elettriche e di insieme delle linee di risposte del relè. Per quanto riguarda il collegamento i contatti normalmente aperti o dei contatti normalmente chiusi, è determinato generalmente dal progettista dello strumento.Ogni commutatore livellato del diapason è fornito di un insieme dei contatti di relè, che sono unico palo, doppio tiro. Il relè è utilizzato soltanto come commutatore e non può direttamente guidare l'allarme o l'altra attrezzatura ad alta potenza per agire. Tutti i segnali di controllo sono uscita dal blocchetto terminali alla cima dell'unità elettronica. Quando la luce verde è sopra, indica che il relè sta funzionando normalmente e quando la luce è disinserita, il relè è in uno stato dell'allarme (quando il potere è disinserito o lo strumento si guasta, il relè è inoltre in uno stato dell'allarme).   prova:Poiché l'indicatore di livello del diapason è inserita/disinserita, non c'è necessità di verificare se sia accurata, appena prova se può lavorare normalmente. Il metodo è: dopo che il potere è acceso, potete sentire la vibrazione del diapason, toccate la forcella con la vostra mano ed usare la posizione di accensione del multimetro per misurare l'uscita del segnale di commutazione dal diapason che corrisponde al tocco di vostra mano.Se il medium da misurare è un liquido o solido non tossico ed inoffensivo, potete utilizzare un contenitore per provare, poi attaccare la forcella di vibrazione nel medium, usate il medium invece della mano per pizzicare ed utilizzare l'ingranaggio di accensione del multimetro per misurare l'uscita di accensione del segnale dal diapason ed il tocco del medium corrisponde a quella.   Caso 1Nuonuo è un lavoratore eccellente dello strumento. Oggi, ho ricevuto un avviso riparare un commutatore livellato del diapason. È detto che questo orologio è sempre erroneamente in modo allarmante e non può individuare esattamente il livello del silo solido. Nuonuo ha riferito me: Questo orologio è stato messo a punto molte volte, il corpo della forcella di vibrazione è stato pulito e rimesso stato e può essere usato per alcuni giorni. Dopo alcuni giorni è venuto a mancare ancora e non so ripararlo. Sulla base della descrizione di cui sopra, faccio la seguente conclusione:1. Questo commutatore livellato del diapason è utilizzato per misurare le particelle solide.2. Dopo che il corpo della forcella di vibrazione è asciugato, può essere messo in funzione per un periodo.3. C'è molta polvere nel silo solido della particella. In conclusione:Nuonuo ed io hanno preso gli strumenti di prova pertinenti, hanno salito la scala alla posizione del commutatore livellato del diapason ed hanno provato che la sua tensione era 23.5V, che era all'interno della gamma di errore permissibile. Nel misurare i contatti di relè, sarà in funzione e a riposo per un po', che è ovviamente contradditorio con il livello materiale reale. Dopo l'eliminazione del corpo della forcella di vibrazione con l'elettricità, è stato trovato che è stato coperto di strato sottile di polvere solida. Dopo la pulitura della polvere solida pulita e poi la misurazione dei contatti di relè, è in conformità con la situazione reale.Tuttavia, agire in tal modo può risolvere soltanto il problema di uso temporaneo e non può garantire che sarà permanentemente esente dai problemi. Ciò è ovviamente dovuto il fatto che l'accuratezza di misura è troppo alta e l'elemento sensibile è troppo sensibile.Così ho deciso di riaccordarlo, ho chiesto a Nuonuo per prelevare alcuni campioni e per metterli accanto me, mentre giravo la sensibilità del commutatore livellato del diapason giù, lo ho verificato nei campioni. fino ad adattarlo completamente al materiale.   Caso 2L'un giorno Nuonuo mi ha detto che che il commutatore livellato del diapason della cisterna residua V-307 era stato rotto a lungo ed io mai ha avuto una probabilità ripararla. Questa volta là non è materiale nel carro armato V-307, possiamo prenderlo giù per la riparazione o la sostituzione. in conclusione:Sono venuto a questo commutatore del livello di liquido del diapason con Nuonuo con gli strumenti di prova pertinenti ed ho verificato la sua tensione a 24.5V, che è all'interno della gamma di errore permissibile. Il contatto del relè di misurazione è sempre in uno stato sconnesso, che è ovviamente contradditorio con il livello materiale reale.Nuonuo immediatamente ha eliminato l'orologio ed ha trovato una sporcizia simile per cokificare fra le forcelle di vibrazione, che hanno impedito la forcella vibrare e non potrebbe essere estratto con gli strumenti, in modo da potrebbe prenderlo soltanto alla stanza di manutenzione ed il vapore di uso la riscalda per dissolversi. Dopo che la prova è completamente normale, è di nuovo al lavoro.   Caso 3Nuonuo è venuto all'ufficio di mattina e che mi ha detto che che un commutatore livellato liquido del diapason bifilare recentemente è stato installato sul serbatoio V-208 ed ora non sta lavorando correttamente. La tensione a circuito aperto ha misurato sul sito è 24V e la tensione di misura del su carico è soltanto 9.5V.   In conclusione:Insieme a Nuonuo, sono venuto a questo commutatore del livello di liquido del diapason con gli strumenti di prova pertinenti ed ho eliminato un multimetro per misurare la tensione, Nuonuo ha detto. Sono andato alla stanza del gabinetto controllare che l'alimentazione elettrica di questo metro non proviene dalla barriera di sicurezza, ma dal modulo di sistema del DCS. Dopo la discussione con l'istituto di progettazione più successivamente, questa alimentazione elettrica non è adatta, in modo dal partito della costruzione è richiesto per aggiungere un potere della barriera e del rifornimento di sicurezza direttamente dalla barriera di sicurezza a questo metro.

  Condizioni del posto:Serbatoio olio orizzontale   Anche il serbatoio cilindrico orizzontale è ampiamente utilizzato.Grazie alla sua capacità di resistere a pressioni positive e negative elevate, è utile ridurre la perdita per evaporazione dei prodotti petroliferi e ridurre il rischio di incendio.Può essere prodotto in un lotto di macchinari e quindi trasportato sul sito per l'installazione, facile da maneggiare e demolire, buona mobilità.Lo svantaggio è che la capacità è generalmente inferiore, il numero con molto, copre un'area di grandi dimensioni.È adatto per piccoli depositi di distribuzione, depositi rurali, distributori di benzina urbani, depositi di campi dell'esercito o depositi di petrolio affiliati di imprese.Viene anche utilizzato come serbatoio ausiliario in grandi depositi di olio, come serbatoio di svuotamento e serbatoio di dosaggio.   Selezione del prodotto Trasmettitore di livello radar in acciaio inossidabile NYRD-702 medio benzina, gasolio Temperatura di processo Temperatura normale Pressione di processo Pressione atmosferica Campo di misura 0~1,5 m Uscita del segnale 4~20 mA Alimentazione elettrica 24 V CC Connessione al processo collegamento a flangia Grado di protezione IP67 Grado antideflagrante Exia IICT6 (opzionale)

  Condizioni del sito: Serbatoi di stoccaggio del petrolio greggio   Il petrolio greggio è petrolio, noto anche come "oro nero", comunemente noto come petrolio greggio estratto direttamente dai pozzi petroliferi, è un materiale combustibile liquido o semisolido viscoso di colore marrone scuro o verde scuro composto da vari idrocarburi.Il petrolio è utilizzato principalmente come olio combustibile e benzina, che costituiscono una delle più importanti fonti di energia primaria al mondo.   Selezione del prodotto Indicatore di livello magnetostrittivo NYCZ Sensore trasmettitore di temperatura NT93420 medio Olio crudo Temperatura di processo Temperatura normale Pressione di processo Pressione atmosferica Campo di misura 20m -20~80℃ Uscita del segnale 4~20 mA Alimentazione elettrica 24 V CC Connessione al processo collegamento a flangia Grado di protezione IP67 Grado antideflagrante Exia IICT6 (opzionale)

  Carro armato sanitario di acciaio inossidabile del grado di condizione del sito, senza mescolarsi   Selezione del prodotto Trasmettitore livellato del radar NYRD-805, trasmettitore livellato del radar NYRD701 Medium vongole verdi, zenzero del gelso e l'altra soluzione della medicina di cinese tradizionale Temperatura trattata 0~100℃ Pressione trattata 1.6mpa Gamma di misura 0~2m, 0~3m Uscita del segnale 4~20mA+Hart Alimentazione elettrica CC 24V Collegamento trattato flangia il collegamento, il collegamento del morsetto di salute
